七、张力内旋压机

航天科工集团三○六研究所研制成功的NX63—250CNC张力内旋压机，是一台具有自主知识产权的高精度多功能数控旋压机，可进行单臂内旋压、张力内旋压、模环旋压等工作。主要用于旋制内（外）部带环向加强筋以及各类高精度筒形件。张力旋压使工件的直径精度、直线度、圆度等均得以显著提高。模环旋压解决了长工件内旋压脱模的关键技术，大大降低模具制造费用。该旋压机主要由主轴箱、主床身、侧床身、单臂内旋压机构、模环旋压机构、张力机构等组成。主要技术参数：工件直径为1000mm，长度为2000mm，旋压力为250kN。模环旋压工作原理见图5-5-16。

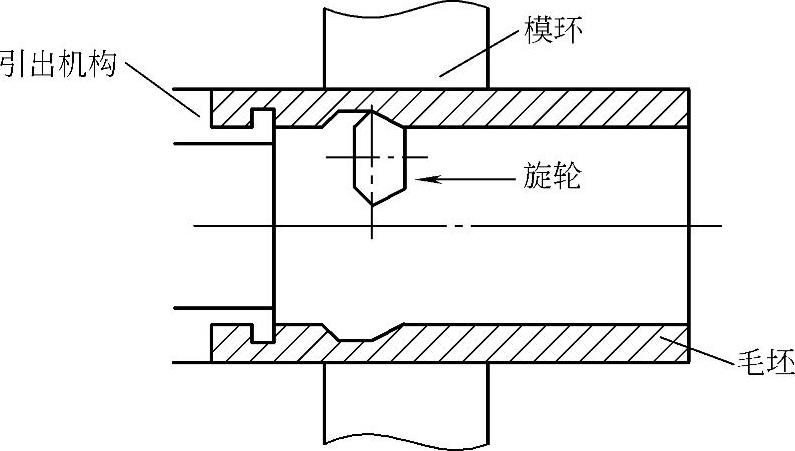

图5-5-16 模环旋压原理图
