筒形模用锥套固定

结构如图5-7-14所示。筒形模1套在具有1∶20锥度的锥套7上。用三个压紧螺钉6将有剖口的锥形套7压入锻辊2的锥端轴头上，使锥套弹性张开，借摩擦力将筒形模紧固。锥套与锻辊间有导向平键3传递扭矩。用另三个顶出螺钉4拆卸锻模。锻模与锻辊轴肩间必须留有0.5～0.8mm的间隙，以保证固紧。

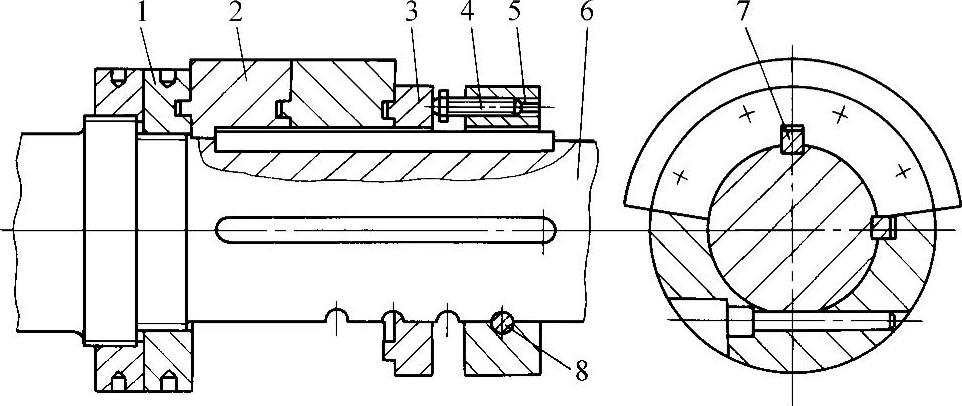

图5-7-12 扇形模凸凹槽定位压紧环固定

1—定位环 2—扇形模 3—压紧环 4—螺钉 5—挡环 6—锻辊 7—平键 8—圆销

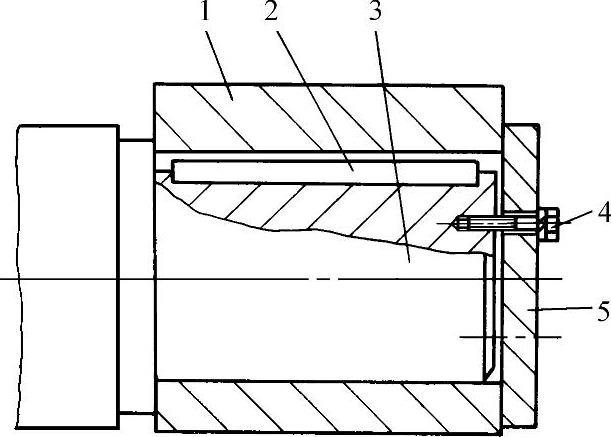

图5-7-13 筒形模用键固定

1—筒形模 2—平键 3—锻辊 4—螺钉 5—压盖

该结构简单，操作方便，同时也可用调节螺钉5完成角度调节的目的。由于靠摩擦力工作，紧固力较小，适用于小规格的辊锻机上。
