弧形工作面平底模的固定

该结构多用在复合式辊锻机上，结构如图5-7-15所示。由于内、外辊锻模都是同时安装在一根锻辊上。当内辊上的锻模调节完毕后，使外辊锻模中心距及角度方向上有了变动，于是必须对外辊锻模作相应地补偿调节。

将模套7燕尾槽底面沿锻辊的轴向加工成1∶20斜度的槽。楔形垫板8也相应地加工出相同的斜度与之配合。沿锻辊轴向移动楔形垫板以补偿调节平底模2的中心距。

上、下锻辊的端面键3及模套上的键槽均加工成渐开螺旋面。将端面键沿键槽的螺旋面进入或退出，可以实现外辊锻模的角度调节。

图5-7-14 筒形模用锥套固定

1—筒形模 2—锻辊 3—平键 4—顶出螺钉 5—调节螺钉 6—压紧螺钉 7—锥套

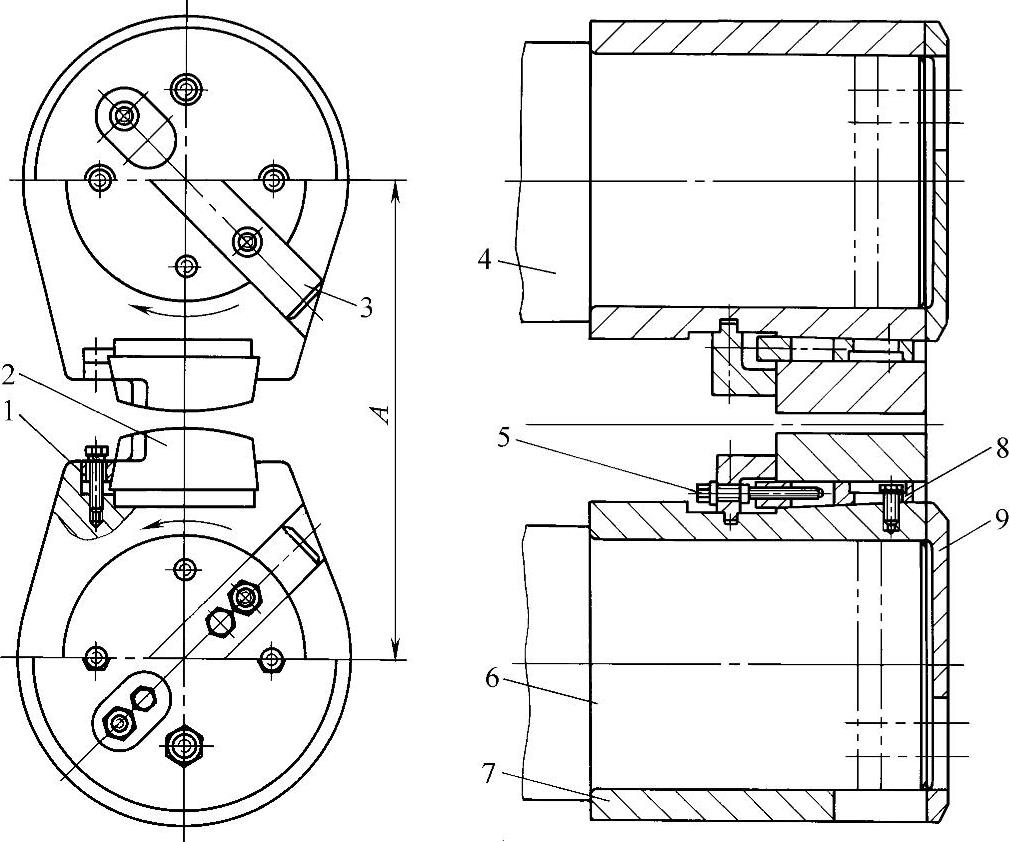

图5-7-15 弧形工作面平底模固定

1—楔形压块 2—平底模 3—端面键 4—上锻模 5—调节螺杆 6—下锻辊 7—模套 8—楔形垫板 9—盖板
