操作机基本动作的常用液压回路

一 、操作机基本动作的常用液压回路

1.大车行走、钳杆旋转和台架回转的液压回路

对控制系统主要要求是液压马达能正反转；液压马达能平稳地制动；液压马达的转速能调节；有过载保护措施。典型油路如图7-1-34所示。

2.钳口启闭的液压回路

实现钳口的启闭动作；有防漏保压措施；使钳口保持足够的夹紧力；有过载保护措施。当锻造过程中，锻件变形强迫钳口外张时，夹紧缸能自动排油，补油。典型油路如图7-1-35所示。

3.钳杆平行升降的液压回路

实现钳杆平行升降，并能保持在一定位置；防止钳杆因自重而下降速度过快；能过载保护。典型油路如图7-1-36所示。

4.钳杆倾斜的液压回路

图7-1-34 大车行走，钳杆旋转和台架回转的液压回路

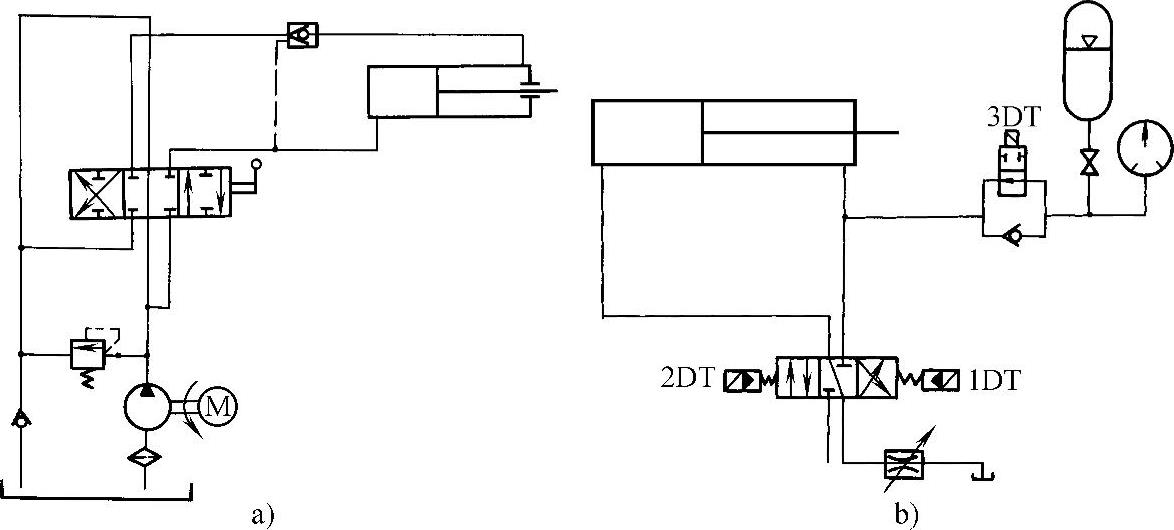

图7-1-35 钳口松夹的液压回路

a）用液控单向阀防漏保压 b）用蓄能器保压

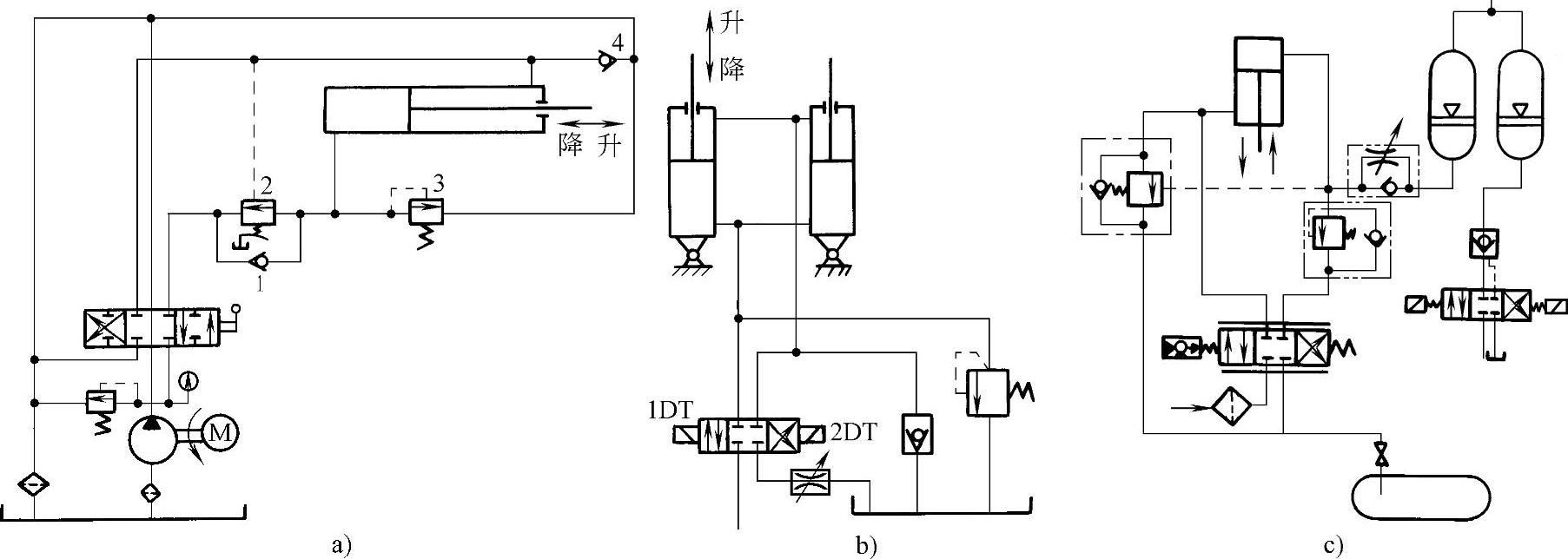

图7-1-36 夹钳平行升降的液压回路

a）用遥控顺序阀限速 b）用可调节流阀限速 c）用单向顺序阀限速

实现钳杆上下倾斜，并能保持在一定位置，防止钳杆因自重下降过快；有过载保护。典型回路如图7-1-37所示。

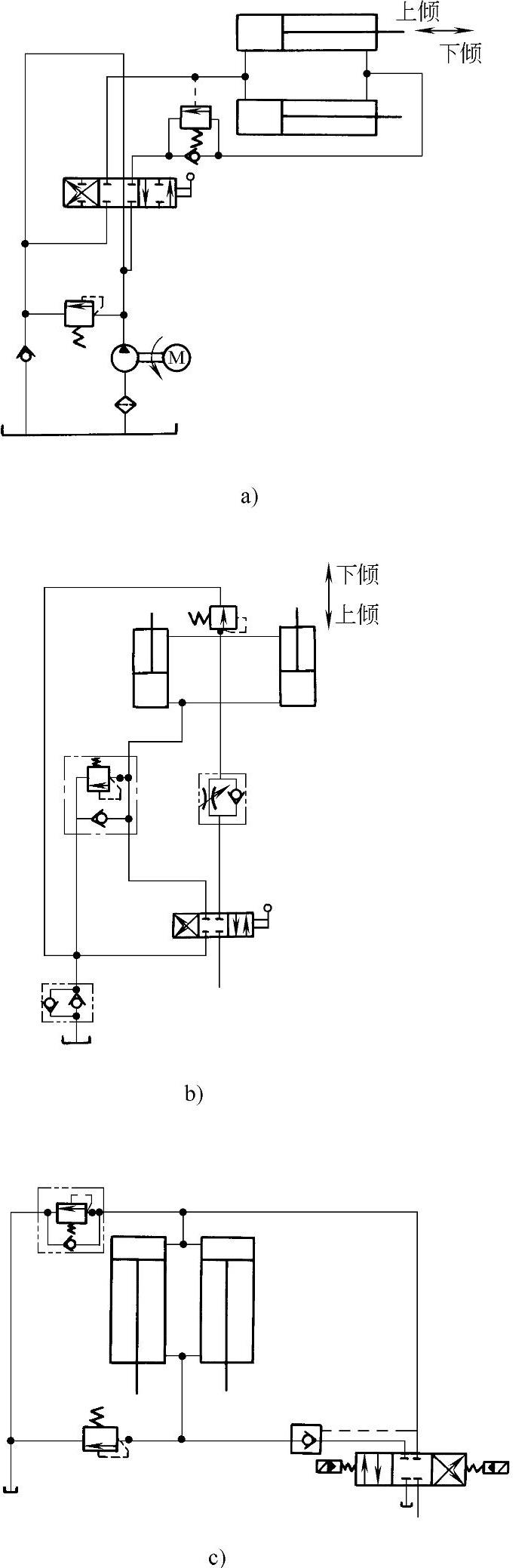

图7-1-37 夹钳倾斜的液压回路

a）用遥控顺序阀限速

b）用可调节流阀限速

c）用液控单向阀限速
