装出料机的液压系统

二 、装出料机的液压系统

装出料机的控制系统与锻造操作机的基本相同，但有其特点。

1.夹紧缸的保压问题

装出料机夹持时间短，震动冲击小，一般不用蓄能器，为解决保压问题，在夹紧腔油路上串联一液控单向阀（见图7-2-14）即可满足要求。

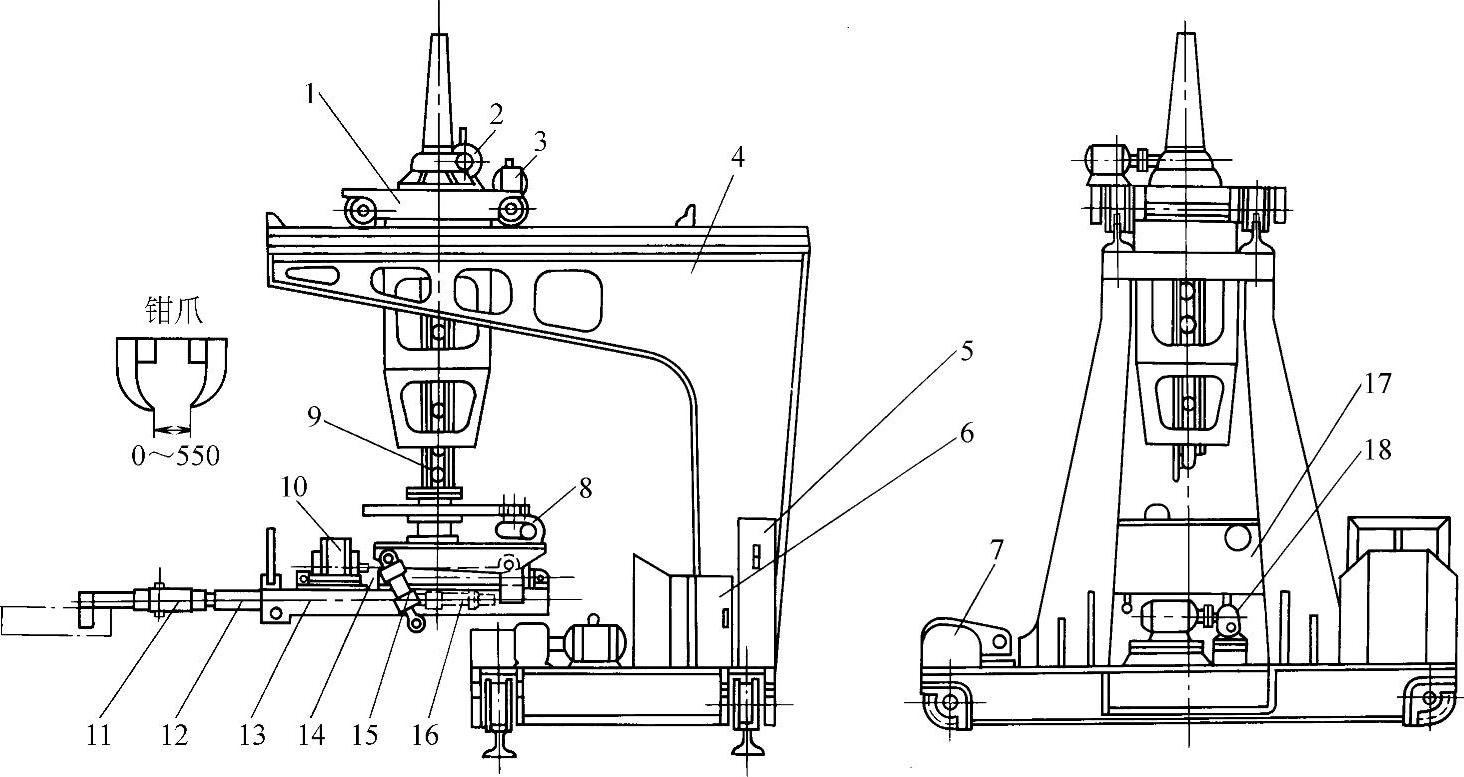

图7-2-12 落地悬挂式装出料机结构示意图

1—小车车体 2—升降机构 3—小车传动 4—大车车体 5—电器箱 6—操纵台 7—大车传动 8—回转传动 9—升降杆 10—摆动液压缸 11—钳头 12—钳杆 13—钳杆架 14—伸缩液压缸 15—倾斜液压缸 16—夹紧液压缸 17—油箱 18—液压泵

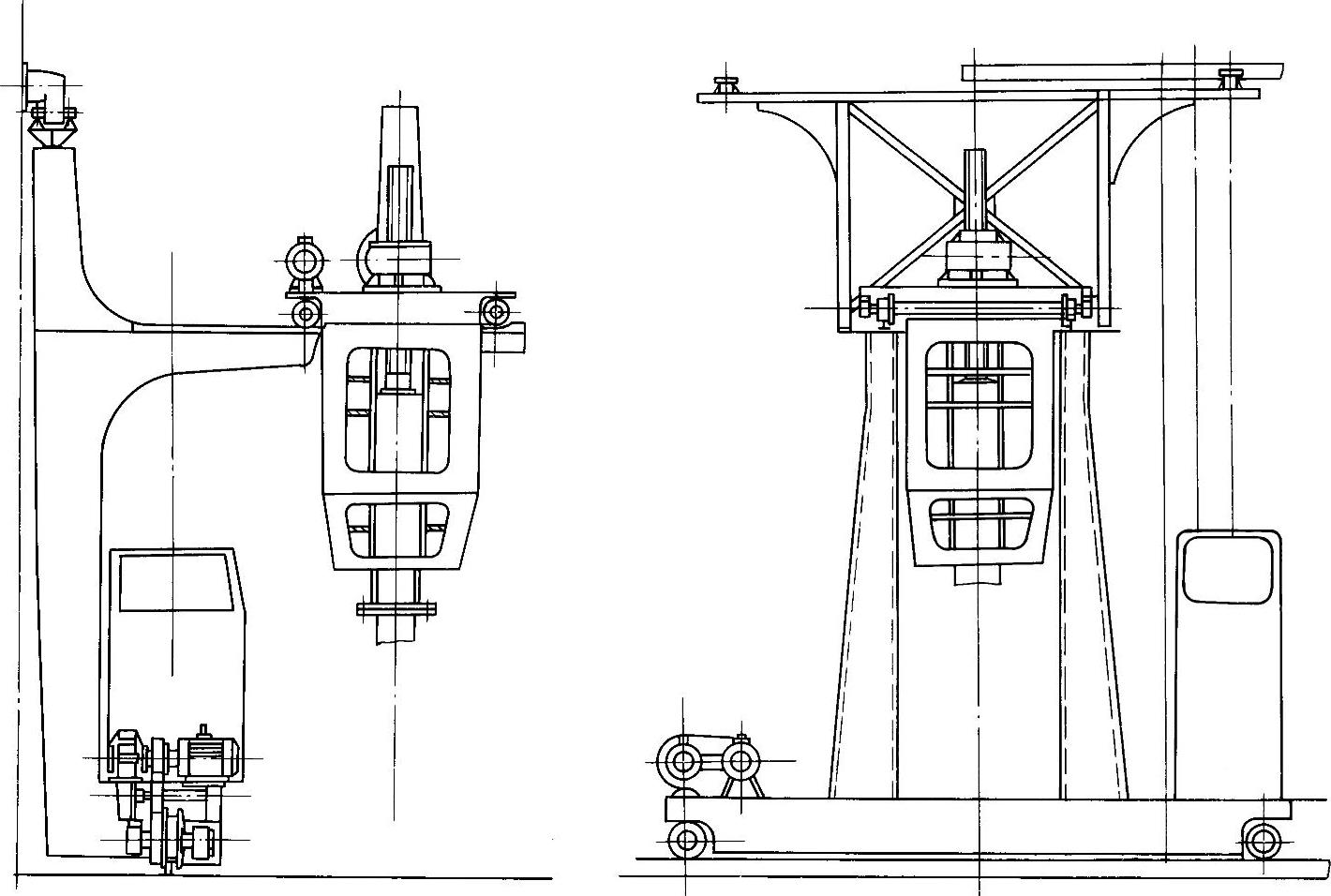

图7-2-13 壁行悬挂式装出料机结构示意图

图7-2-14 用液控单向阀保压的回路

2.变速操作问题

装出料机的大车、小车伸缩缸及倾斜缸等相对操作机来说行程大，要求速度高些以提高效率，但为夹料的准确性和减少惯性速度又不宜高，所以这几个动作最好变速操作，即慢起—快行—慢停，用五位的转换开关，控制图7-2-15中的电磁换向阀即可实现双速操作。

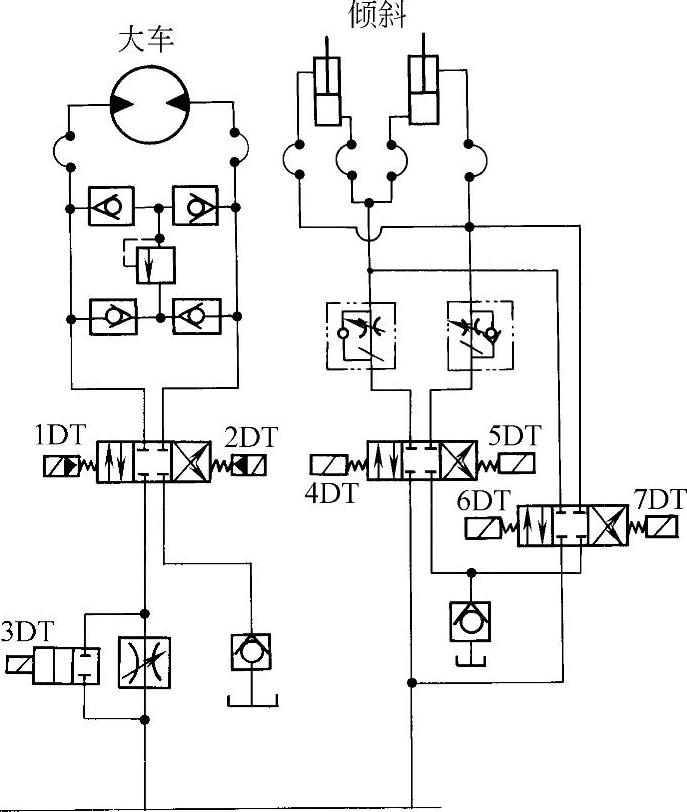

图7-2-15 双速操作的油路
