第三节 装出料机的平面布置及选用

锤与炉子的相对位置以及空间、场地的大小对于选何种结构形式的装出料机及装出料机的平面布置都起了决定性的作用。下面介绍几种布置及选用情况。

1）车间场地宽敞，地面平整，一台装出料机要服务于多台设备，同时还兼作运料、码料工作，可选用无轨装出料机。

2）炉子、锤、坯料及锻件堆放都成“一”字摆开的，可优先选用壁行悬挂式装出料机，占地面积最小。离墙边立柱较远的可选落地悬挂式装出料机，占地也较小。在无条件选前二者或吨位较大时，才用落地有轨装出料机，该装出料机不必有台架回转动作，如图7-2-16所示。

图7-2-16 装出料机平面布置图（一）

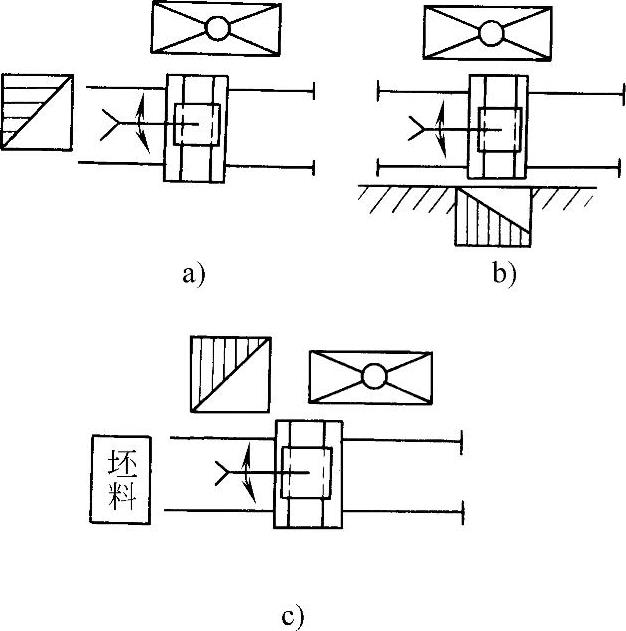

3）炉子与锤成90°或180°排列，或者要在侧面取料存放锻件时，采用落地有台架回转的有轨装出料机（图7-2-17）。

图7-2-17 装出料机平面布置图（二）

4）锤与炉子距离较远且成90°排列时，可采用大车在地坑内行走，小车可“下地”（开动大车使大车上的小车轨道对正地面上的小车轨，小车即可下来）把料直接送到锤砧上或“喂”给锻造操作机（见图7-2-18）。

装出料机也可把料放在电小车上，由电小车把料运到操作机上（见图7-2-19）。

5）锤或水压机与炉子“成堆”布置时，采用具有大台车架，其上有小车轨道的有轨操作机（图7-2-20）。

6）锤或水压机与炉子成90°布置且距离较远时采用图7-2-21所示的平面布置。

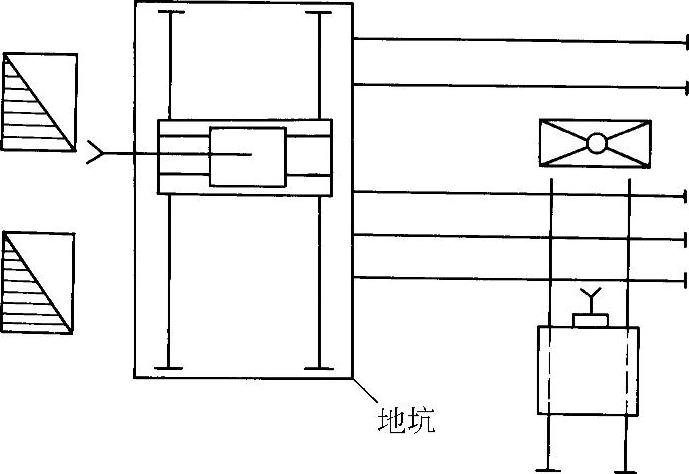

图7-2-18 装出料机平面布置图（三）

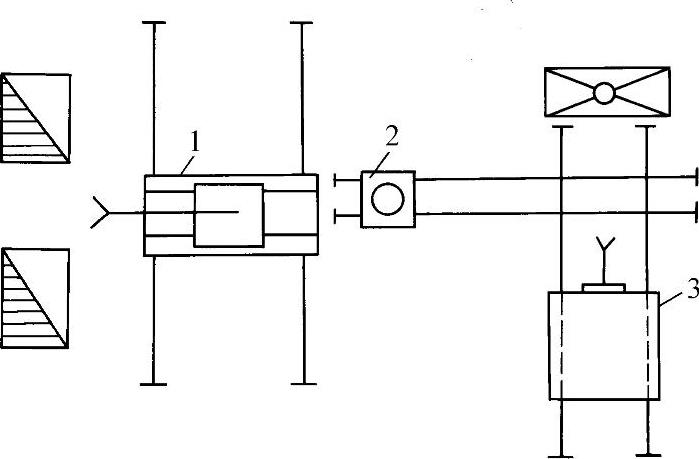

图7-2-19 装出料机平面布置图（四）

1—装出料机 2—电小车 3—操作机

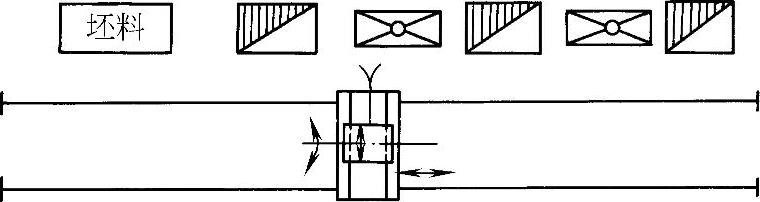

图7-2-20 装出料机平面布置图（五）

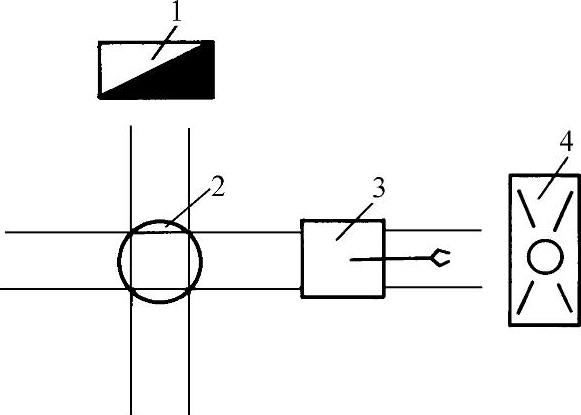

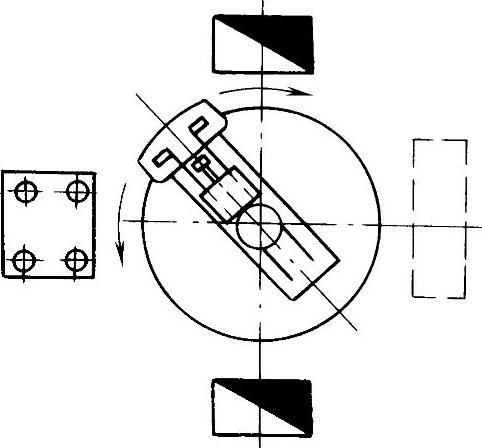

图7-2-21 装出料机平面布置图（六）

1—加热炉 2—机动转盘 3—装出料机 4—锻锤
