棒料剪断机的技术参数

二 、棒料剪断机的技术参数

棒料剪断机的型号是按照《锻压机械型号编制方法》的规定制定，基本参数只适用于机械传动棒料剪断机，主参数是以最大剪切力作为公称力来表示。棒料剪断机滑块的公称力行程不得小于最大剪切直径的50%。我国棒料剪断机的基本参数标准见表8-1-1。

国内生产棒料剪断机的厂家较多，其主要生产厂的技术参数见表8-1-2和表8-1-3。

QA42型温态棒料剪断机是根据某些行业使用合金结构钢较多的需要，为了提高剪切断面的质量，配备感应加热装置和红外线测温仪等，以实现自动控温，组成S—QA42型系列棒料温态剪切生产线，线上设有料架、送料辊道，可实现自动上料、进料、微机控制后挡料，实现等重量剪切，使重量误差≤±0.5%，端面倾斜角度＜3°。可将切断的棒料进入自动分选机构，使成品料与废料头分别进入各自的料箱。

在工业发达国家的棒料剪断机系列参数中，有的规格范围是1000～16000kN，如日本的某些公司，有的规格范围是2500～16000kN，如德国的某些公司。从结构的布置、制造成本和机床利用率来看，发展到16000kN是适合的，但也有少数公司发展到25000kN。

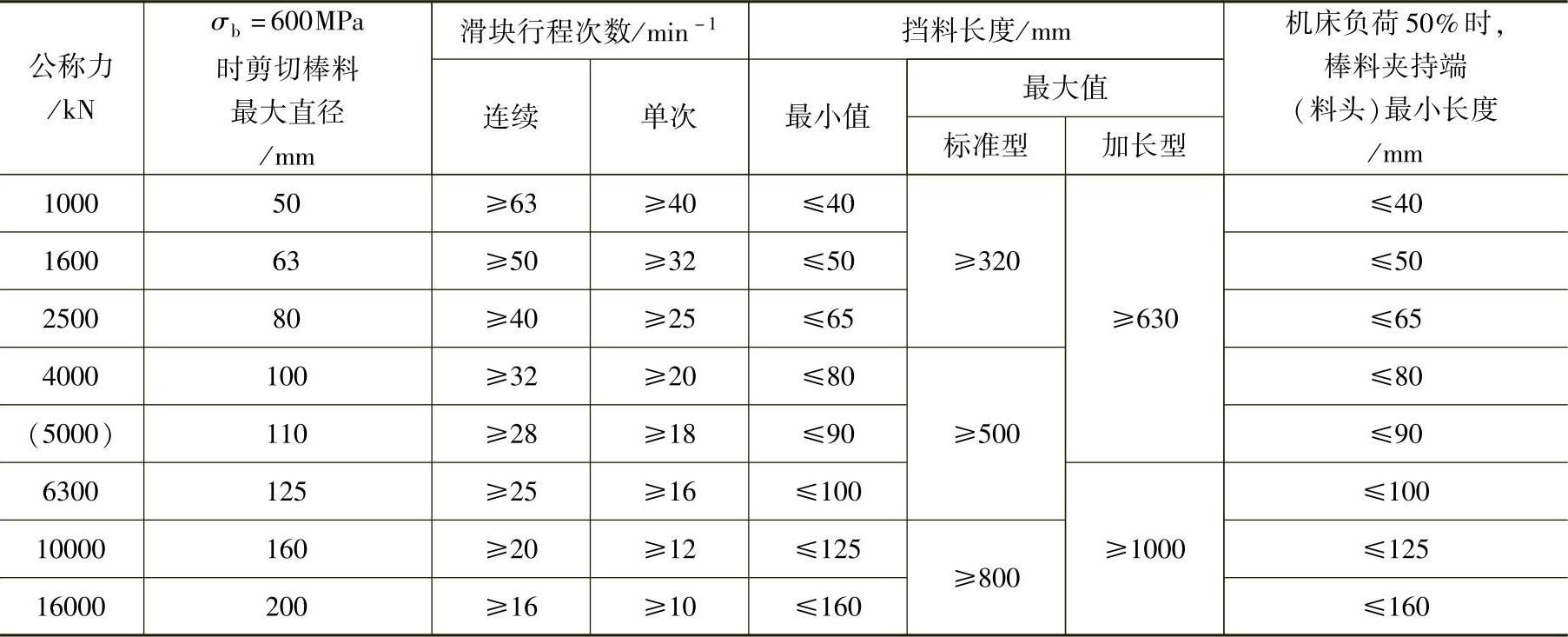

表8-1-1 我国棒料剪断机基本参数表

注：括号内的参数，尽可能不选用。

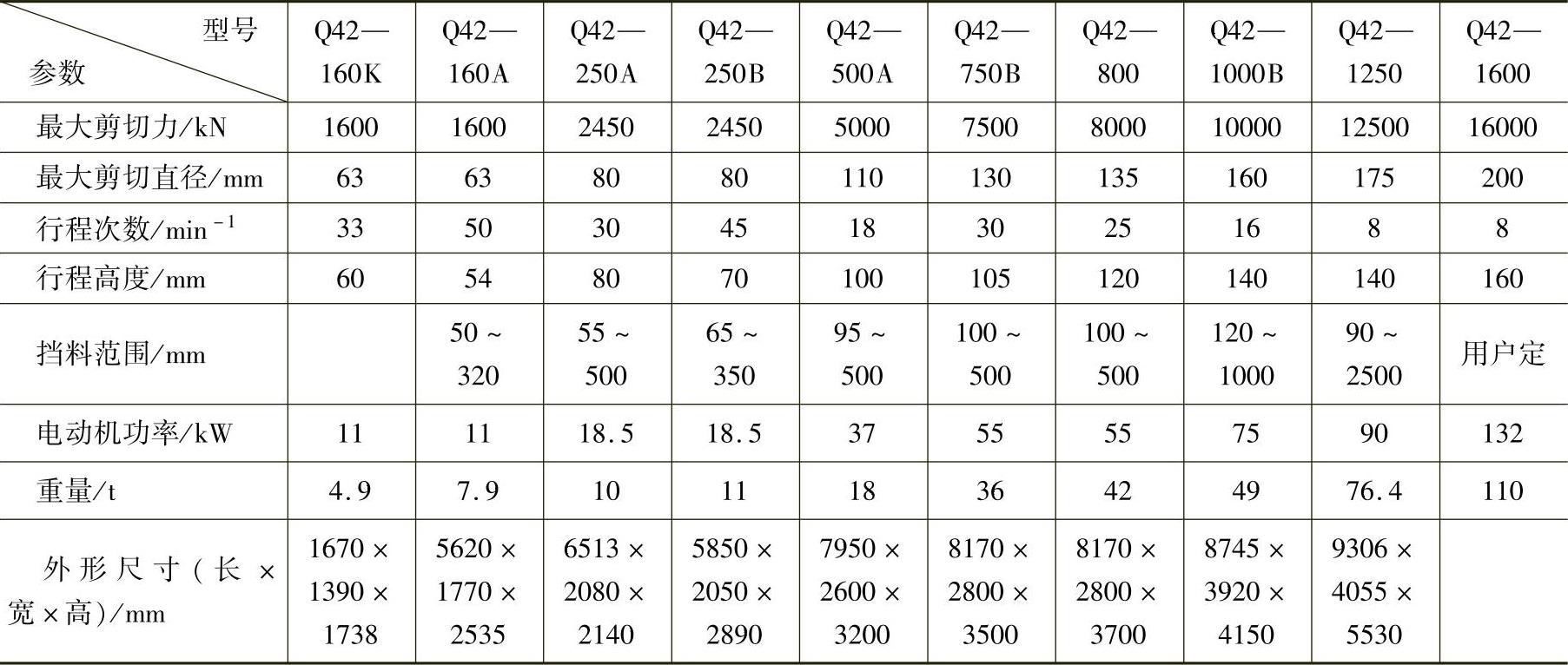

表8-1-2 Q42型棒料剪断机技术参数

注：材料抗拉强度σ_b≤620MPa。

表8-1-3 QA42型温态棒料剪断机技术参数
