板材开卷校平冲压自动线

板材开卷校平冲压自动线有两种类型，一种是落料型的自动线，另一种是冲压成形自动线，落料型的自动线如图8-4-4所示。

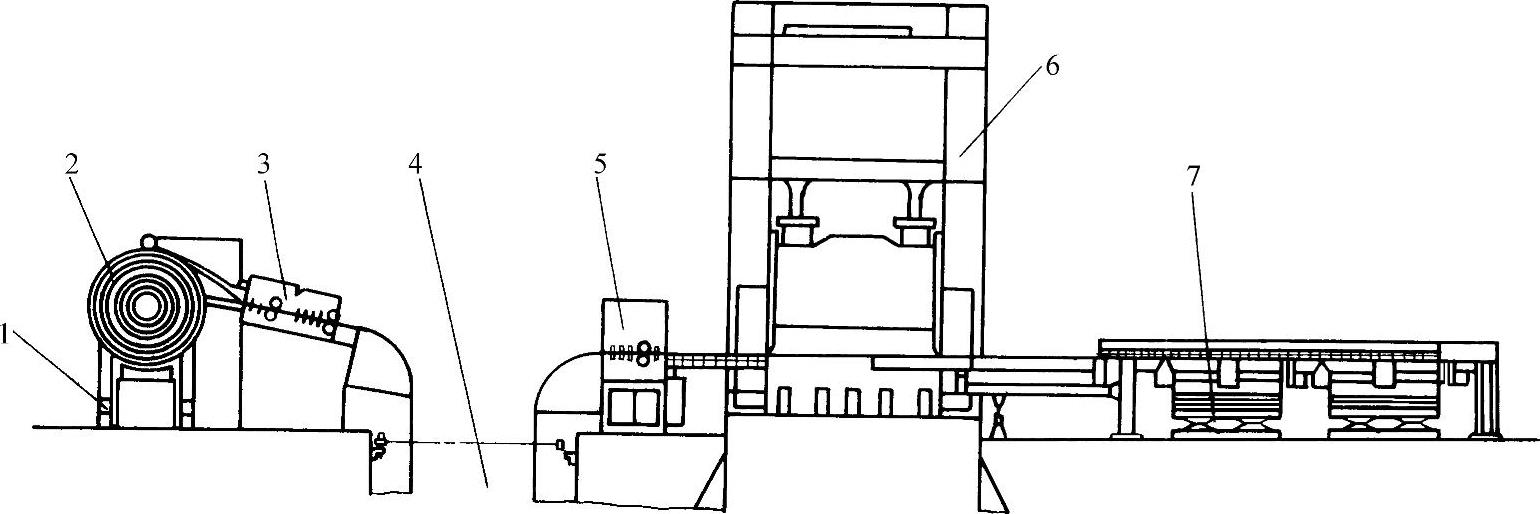

图8-4-4 板材开卷校平冲压自动线（落料型）

1—开卷机 2—卷料 3—板材校平单元 4—储料坑 5—送料单元 6—机械压力机 7—堆垛装置

上料车将卷料2送进开卷机1，松卷后进入板材校平单元3，校平后经储料坑4，由送料单元5按预选长度将板料送进机械压力机6进行落料，冲裁下的坯料由输送带送进堆垛装置7，然后集中运到下一道工序。这种大型冲压自动线多用于落料，汽车行业使用的较多，例如为汽车车门自动线或其他大型覆盖件准备坯料等。

冲压成型自动线只需要根据零件的尺寸、形状，在开式或闭式机械压力机前配置相应的开卷校平装置，即可直接生产出零件。
