板材开卷校平纵、横向剪切组合自动线

三 、板材开卷校平纵 、横向剪切组合自动线

为了充分发挥线上设备的生产能力，减少设备投资和占用厂房面积，节约能源，近年来有些生产厂家配置了板材开卷校平纵、横向剪切组合自动线，大大提高了线上设备的生产效率，拓宽了设备的适用范围，使一条线发挥两条线的功能。济南铸造锻压机械研究所适应市场需要，及时开发了这种类型自动线，其设备配置情况见图8-4-3。

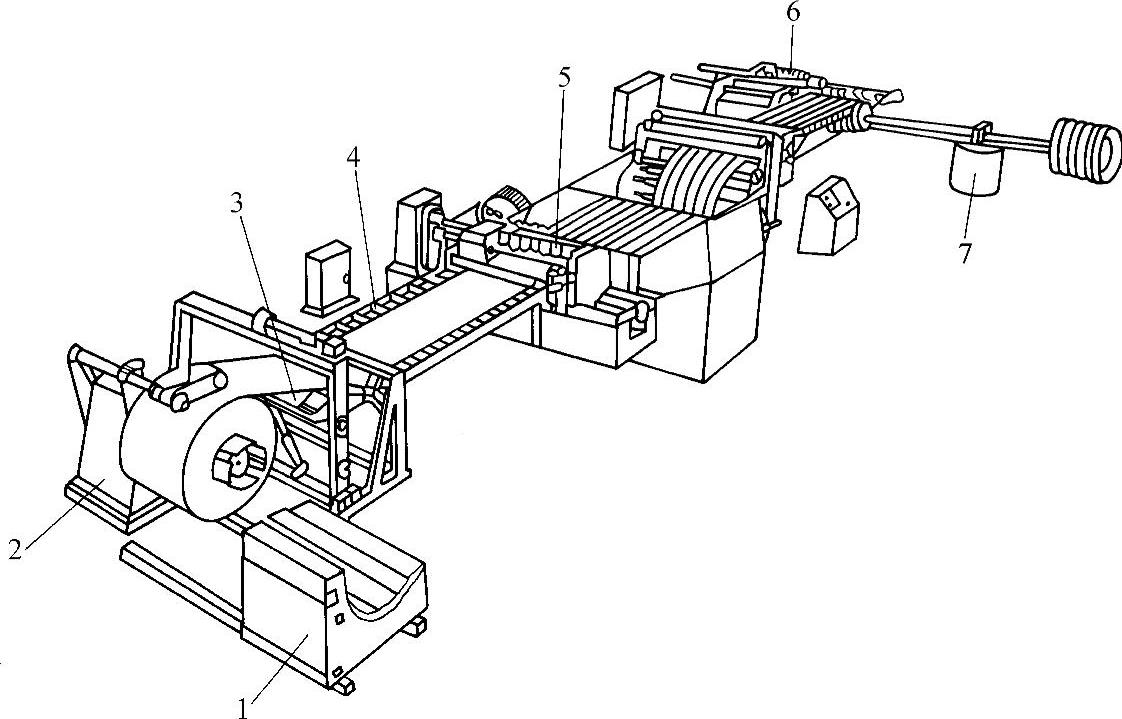

图8-4-1 板材开卷校平纵向剪切自动线

1—上料小车 2—开卷机 3—校平装置 4—料架 5—多条带料剪切机 6—收卷机 7—卷料架

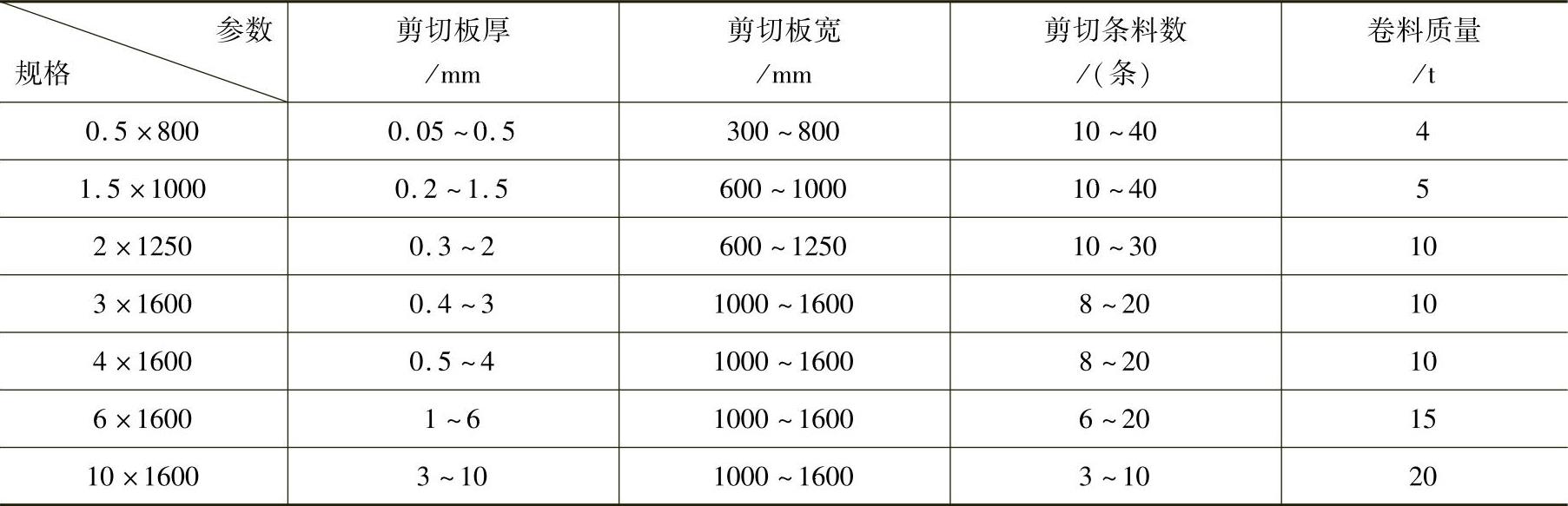

表8-4-1 板材开卷校平纵向剪切自动线技术参数（济南铸锻所捷迈锻压公司生产）

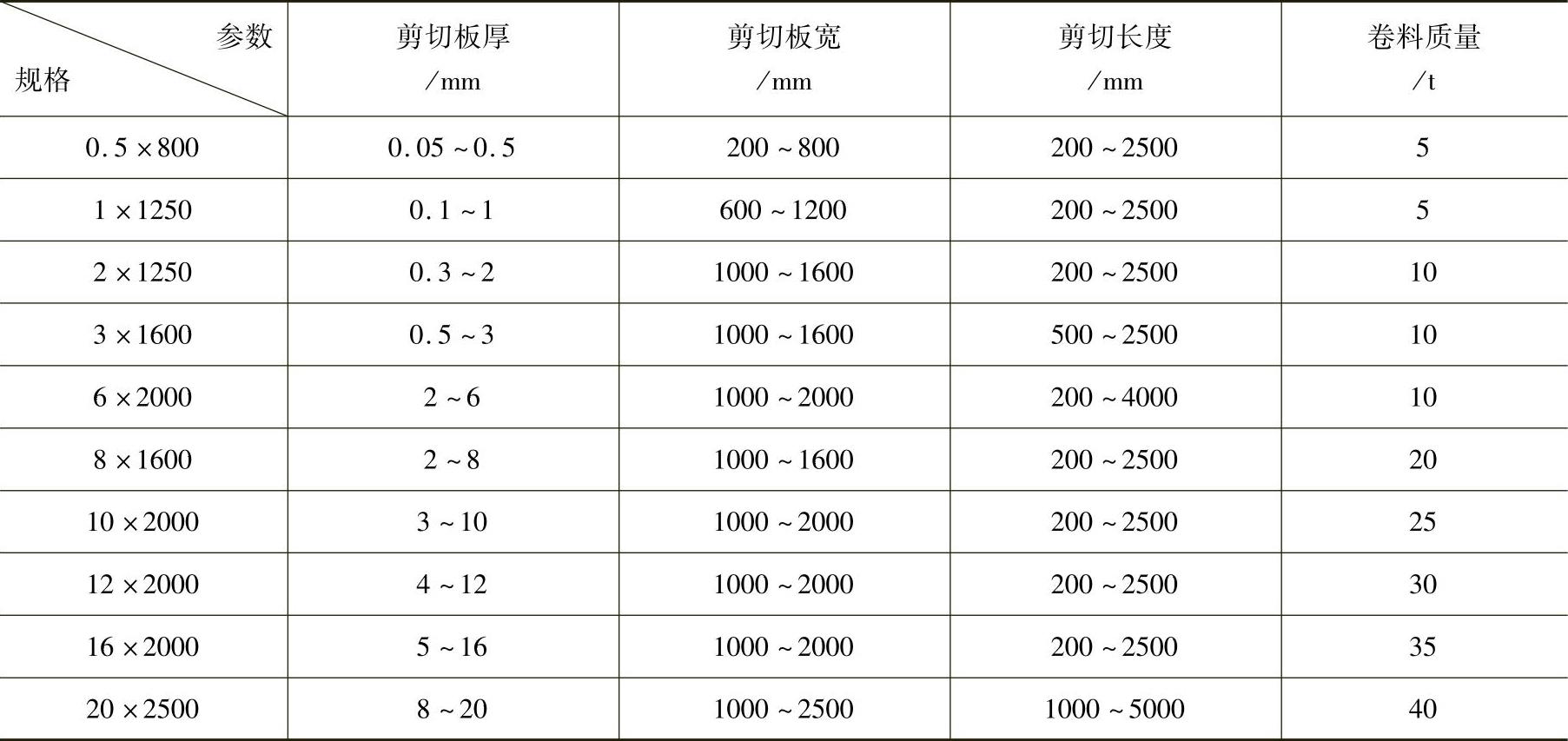

表8-4-2 板材开卷校平横向剪切自动生产线技术参数（济南铸锻所捷迈锻压公司生产）

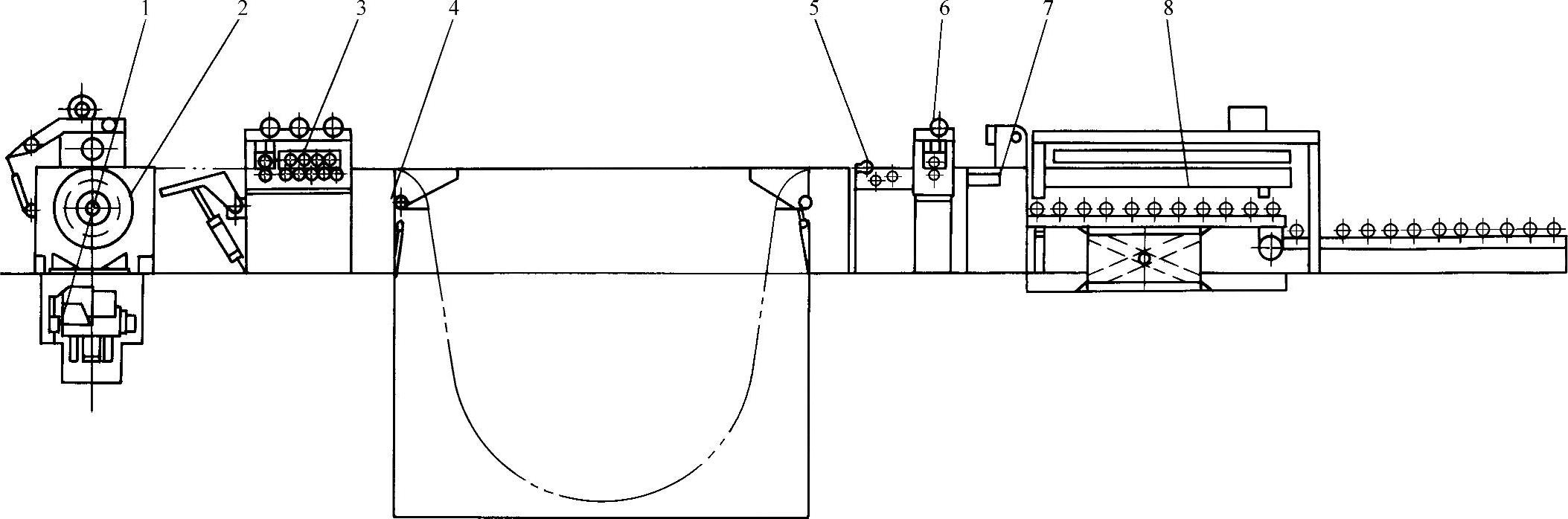

图8-4-2 板材开卷校平横向剪切自动线

1—上料车 2—开卷机 3—多辊板料校平机 4—摆桥 5—纠偏机构 6—送料机构 7—剪板机 8—堆垛机构

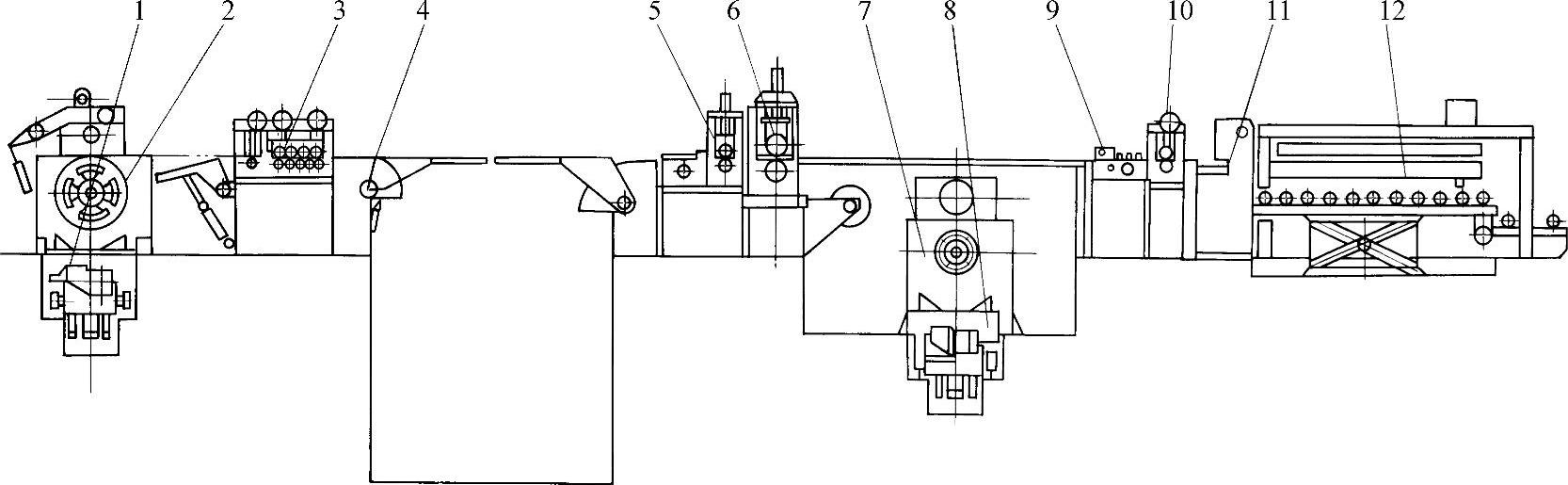

图8-4-3 板材开卷校平纵、横向剪切组合自动线

1—上料车 2—开卷机 3—多辊板料校平机 4—摆桥 5—送料机构 6—多条带料剪切机 7—收卷机 8—出料车 9—纠编机构 10—送料机构 11—剪板机 12—堆垛机构

卷料由上料车1送进开卷机2，卷筒涨开，压紧卷料后松卷，板材进入多辊板料校平机3，经摆桥4，送料机构5进入多条带料剪切机6，抬起过料桥，剪切分离后的多条带料进入收卷机7，改制后的多盘卷料经包装送进出料车8，即完成纵向剪切的工艺流程。若将多条带料剪切机6的上刀盘轴升起，过料桥放平，则校平后的板料经纠偏机构9调正中心后，送入送料机构10，剪板机11，即剪切成定长的单张板料，送进堆垛机构12，经包装或直接送到冲压线上使用，即完成了横向剪切工艺流程。根据需要，也可以同时进行纵向剪切，收卷，横向剪切，堆垛的卷料改制工作。
