五、开卷校平装置

上述几种板材开卷校平自动线多用于卷材的改制，或为大型板材冲压自动线准备坯料。对于改制后的窄卷料，在冲压成型前作展开处理的开卷校平装置如图8-4-5所示。

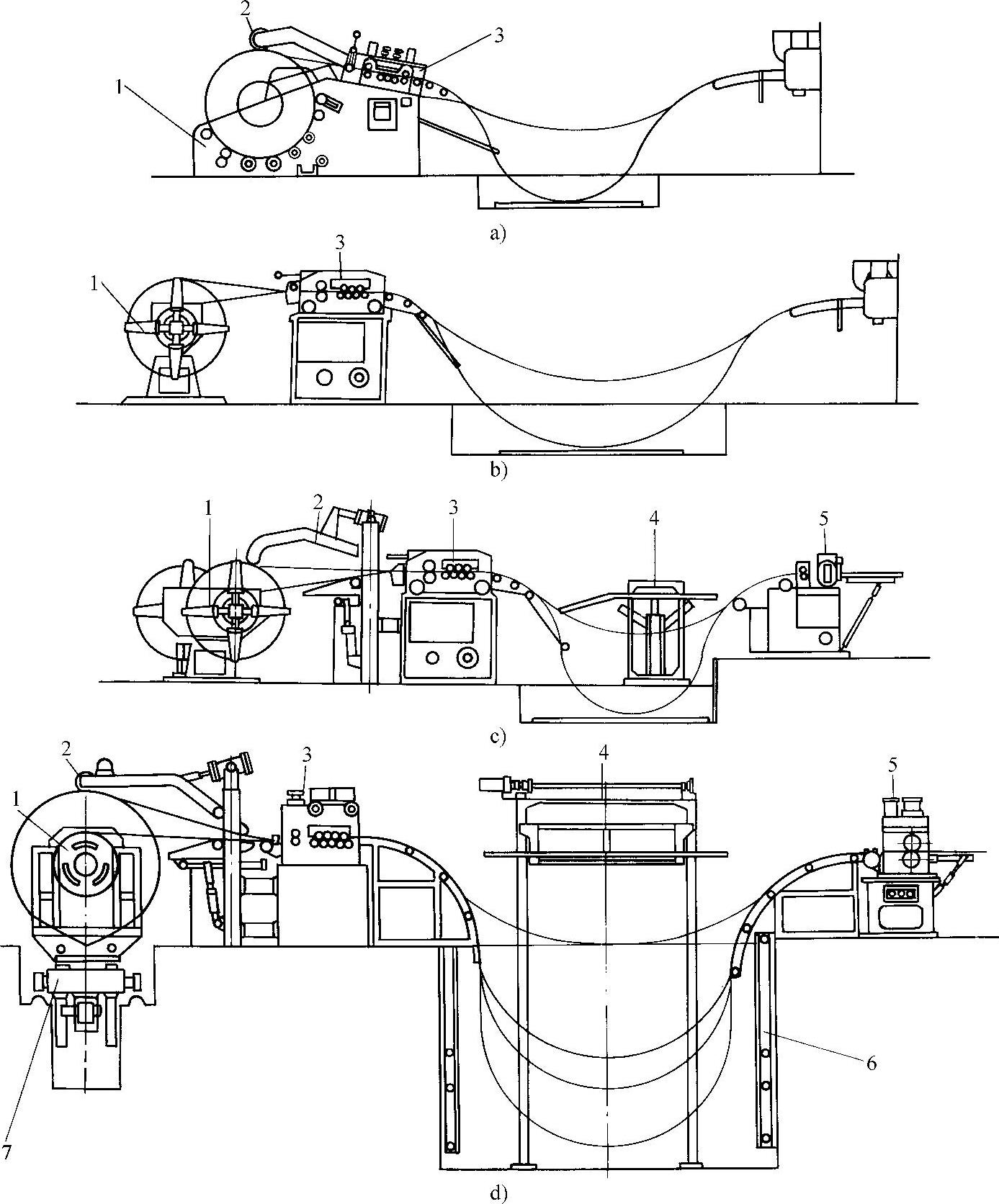

图8-4-5 开卷校平装置

a）Ⅰ型 b）Ⅱ型 c）Ⅲ型 d）Ⅳ型 1—开卷机 2—压料辊 3—校平装置 4—导向平台 5—数控送料装置 6—光电监控装置 7—上料车

Ⅰ型：摇篮式开卷校平装置（见图8-4-5a）。用于卷材厚度0.6～3.2mm，卷材宽度小于400mm，卷材重量最大1500kg。

Ⅱ型：单卷筒式开卷校平装置（见图8-4-5b）。用于卷材厚度0.6～3.2mm，卷材宽度小于610mm，卷材重量最大3000kg。

Ⅲ型：双卷筒式开卷校平装置（见图8-4-5c）。用于卷材厚度0.6～4mm，卷材宽度150～610mm，卷材重量最大3000kg。

Ⅳ型：重型开卷校平装置（见图8-4-5d）。用于卷材厚度0.6～3.2mm，卷材宽度300～1300mm，卷材重量最大15000kg。
