三、检测装置

检测装置的用途是检测和反馈板料的送料精度。

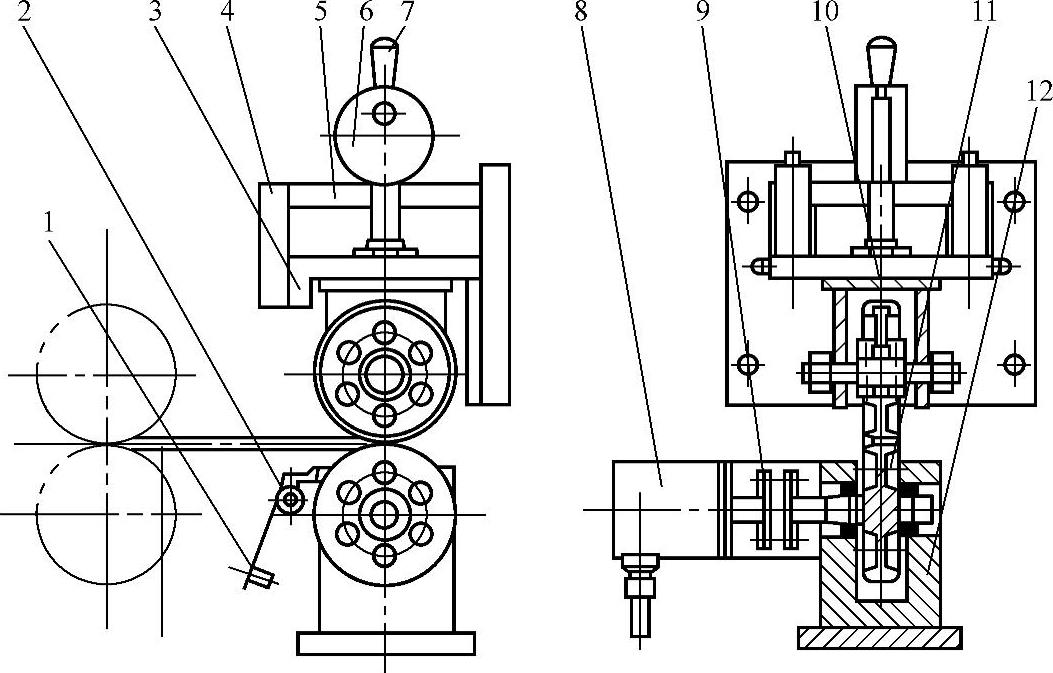

图8-4-10所示是检测装置标准结构示意图。

图8-4-10 检测装置示意图

1—重锤 2—刮油器 3—滑座 4—导柱 5—固定支架 6—偏心轮 7—把手 8—旋转编码器 9—联轴器 10—上检测轮 11—下检测轮 12—下支架

工作时，首先扳动把手7，通过偏心轮6将滑座3和上检测轮10抬起，等到送进辊将板料送入上检测轮10与下检测轮11之间时，将把手7扳回，滑座3和上检测轮10落下，在弹簧力的作用下上、下检测轮将板料夹紧。当送进辊继续送进板料，板料就会带动两检测轮旋转，旋转编码器8通过联轴器9与下检测轮联在一起，这时旋转编码器也会同步旋转，产生脉冲。检测机构是送进部分的主要部件，它的设计及制造精度将直接影响生产线的进料精度，所以检测机构的设计、制造、安装调整等显得特别重要。上检测轮外圆为硬橡胶包层，目的是防止测长工作时检测轮同板料表面产生相对滑动，降低检测精度。下检测轮为刚性整体的轮轴件，减少了装配误差，其表面镀硬铬，表面硬度为800～900HV，可以保证较长时间工作而不磨损。为了保证检测轮准确工作，必须保证轮面清洁，设置的刮油器2通过重锤1位置的调整与轮面贴紧，以便于除去检测轮轮面的一切附着物，保证测量精度。
