二、送进装置

送进装置在开卷校平横向剪切自动线中至关重要，一般由它来保证板料的尺寸精度。

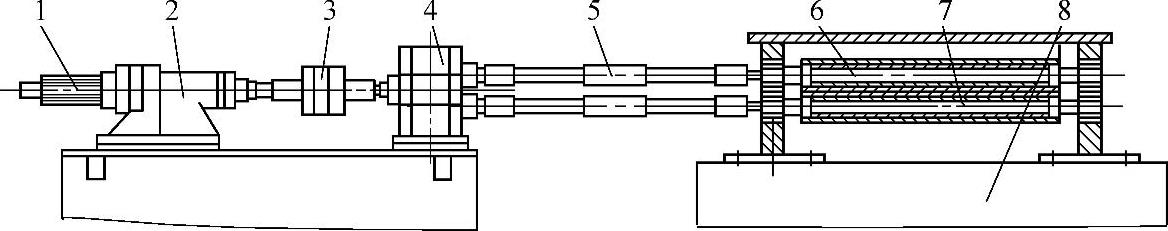

图8-4-9所示是送进装置标准结构示意图。

送进辊6、7的旋转由伺服电动机1经减速机2、传动箱4及万向联轴节5驱动，其旋转方向、速度均可调整。上辊6可平行与下辊7作上下移动，便于板料导入和压紧。上、下送进辊的筒体采用无缝钢管焊成，焊后再包橡胶硫化，硬度要求达到86～88HS，表面粗糙度为Ra0.8～0.4μm。上、下送进辊均为同一电动机驱动，处于频繁启动，在高、低速之间变化，所以存在着较大的惯性冲击。为了减少上、下送进辊的惯性冲击，保证送料精度，就必须尽量减轻送进辊自身的重量、保证辊轴的较高的刚性和强度，所以将送进辊设计成为中空结构。

图8-4-9 送进装置

1—伺服电动机 2—减速器 3—换轴器 4—传动箱 5—万向联轴节 6—上辊 7—下辊 8—机座
