三、推杆式炉
（一）用途和特点
推杆式炉适用于工件形状规则、长短适宜的各类工件的批量生产，如棒料、扁坯、方料等。由于生产率高，多与模锻锤配用。推杆式热处理炉通常把工件装在料盘内加热，对于这类炉子又称推盘式炉。
推杆式炉的特点是：
1）炉内温度划分区段，通常由预热段和加热段组成，预热段不安装燃烧装置。
2）借助推料机构，把工件从炉子一端推入预热段，经加热段加热后从另一端推出炉外。
常用炉型见图9-2-13、图9-2-14。
（二）技术参数
推杆式炉生产率高，因设有预热段预热工件，所以按加热段计算的炉子生产率和炉底热强度均比室式炉高。各种推杆式炉的技术性能见表9-2-16和表9-2-17。

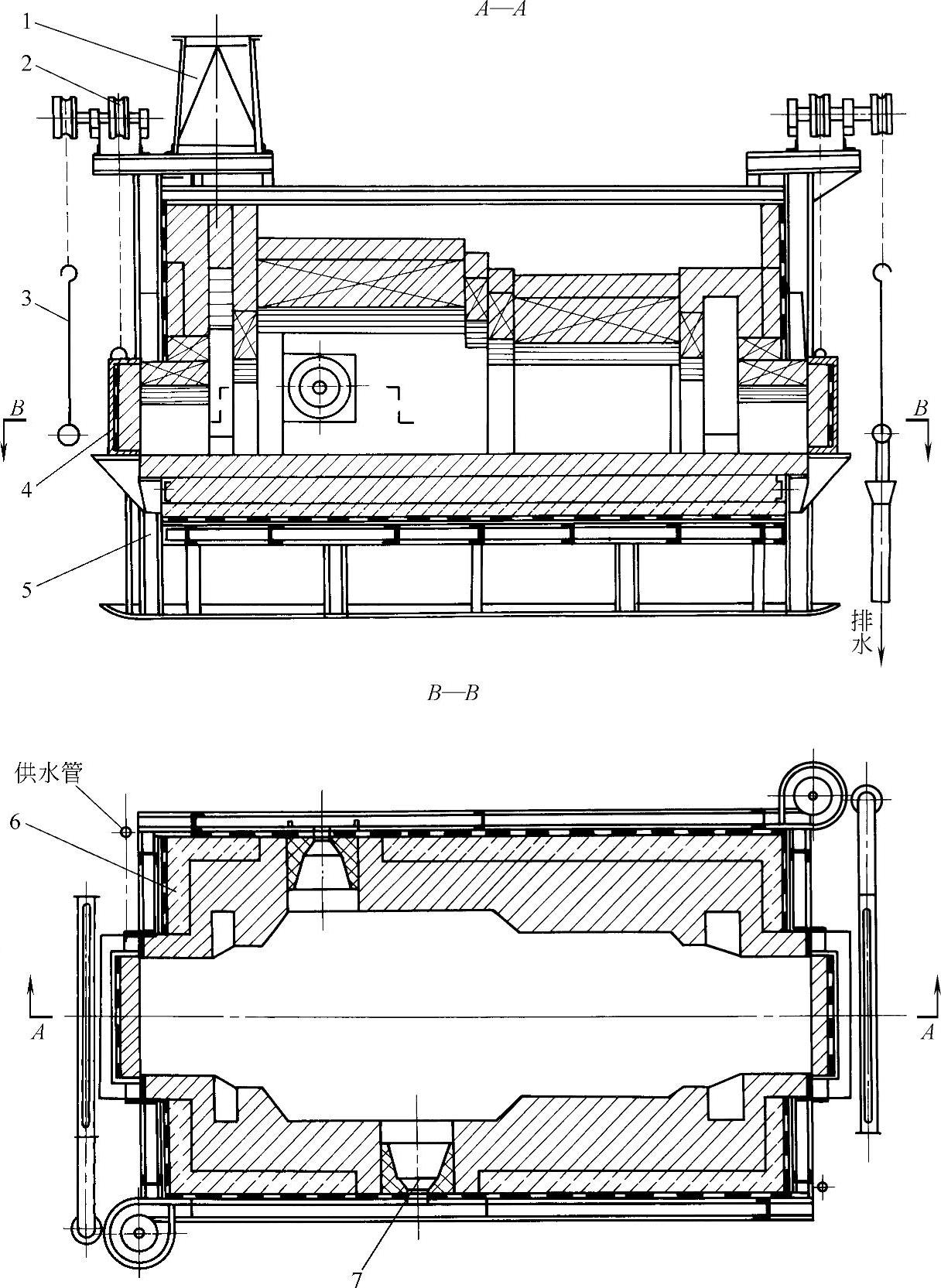

图9-2-11 燃油贯通式加热炉
1—排烟罩 2—炉门升降机构 3—水帘 4—炉门 5—炉架 6—炉体 7—油嘴

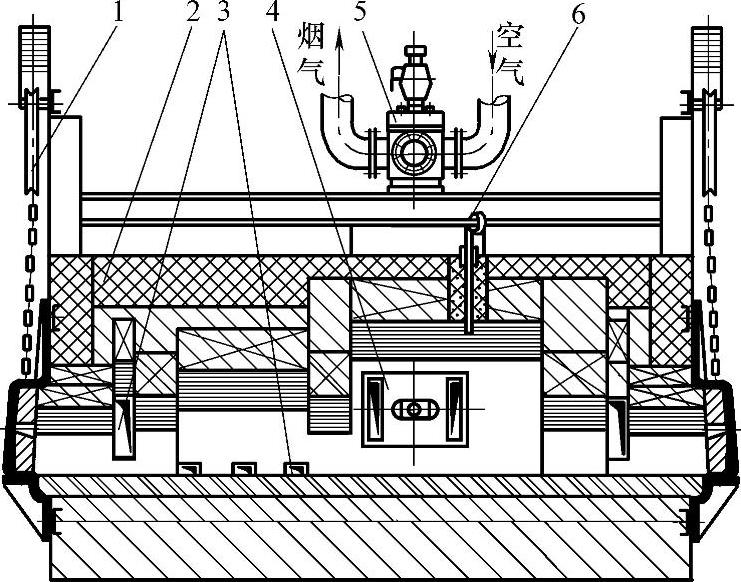

图9-2-12 蓄热式贯通式加热炉
1—炉门及其升降机构 2—炉体 3—排烟口 4—蓄热式烧嘴 5—四通换向阀 6—热电偶

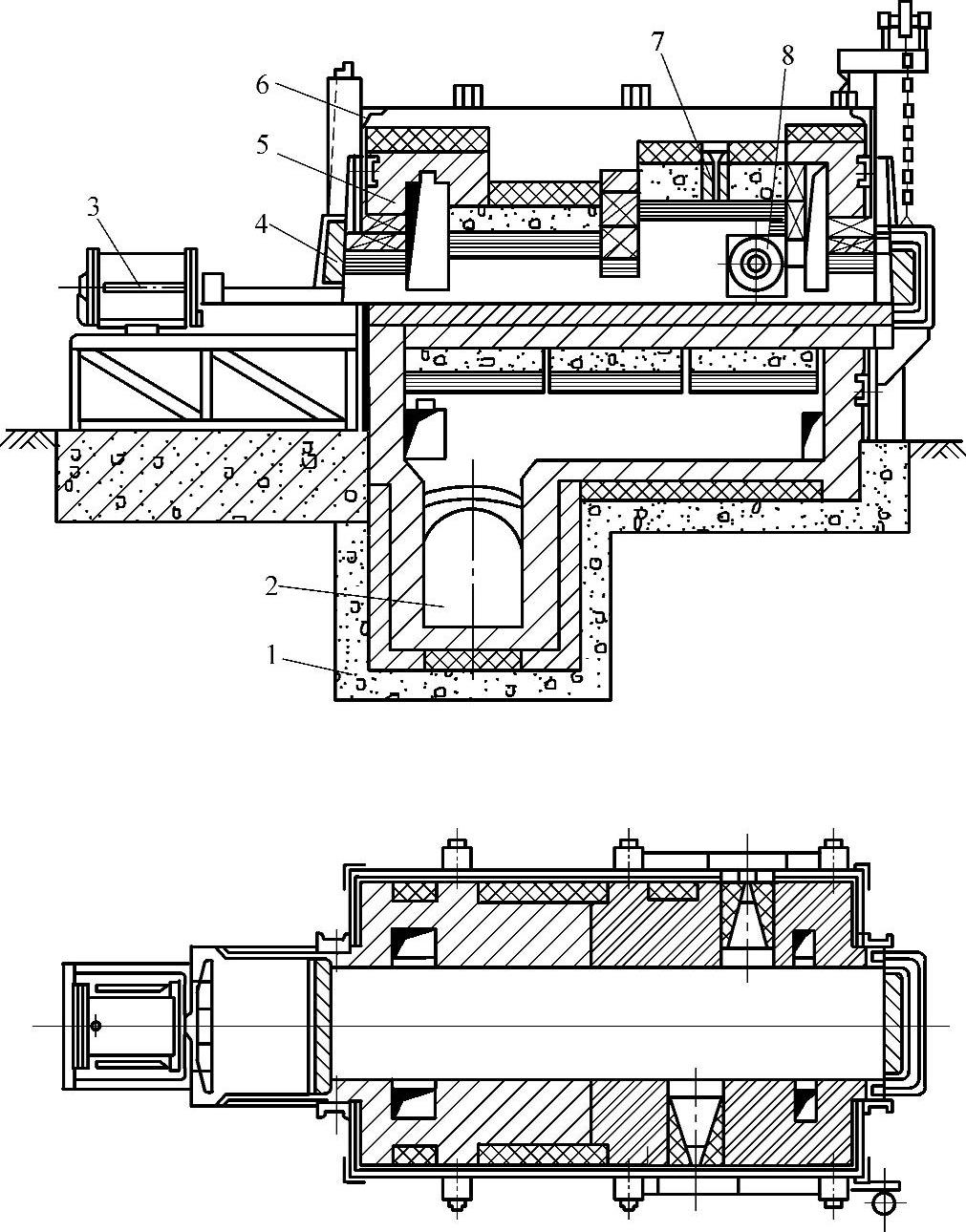

图9-2-13 燃气（油）推杆式加热炉
1—基础 2—烟道 3—推料机 4—炉门及升降机构 5—砌体 6—炉架 7—热电偶 8—烧嘴
图9-2-14 推杆式热处理炉
1—炉架 2—炉门 3—推料机 4—炉体 5—基础 6—滑轨 7—空盘回转单轨 8—烧嘴

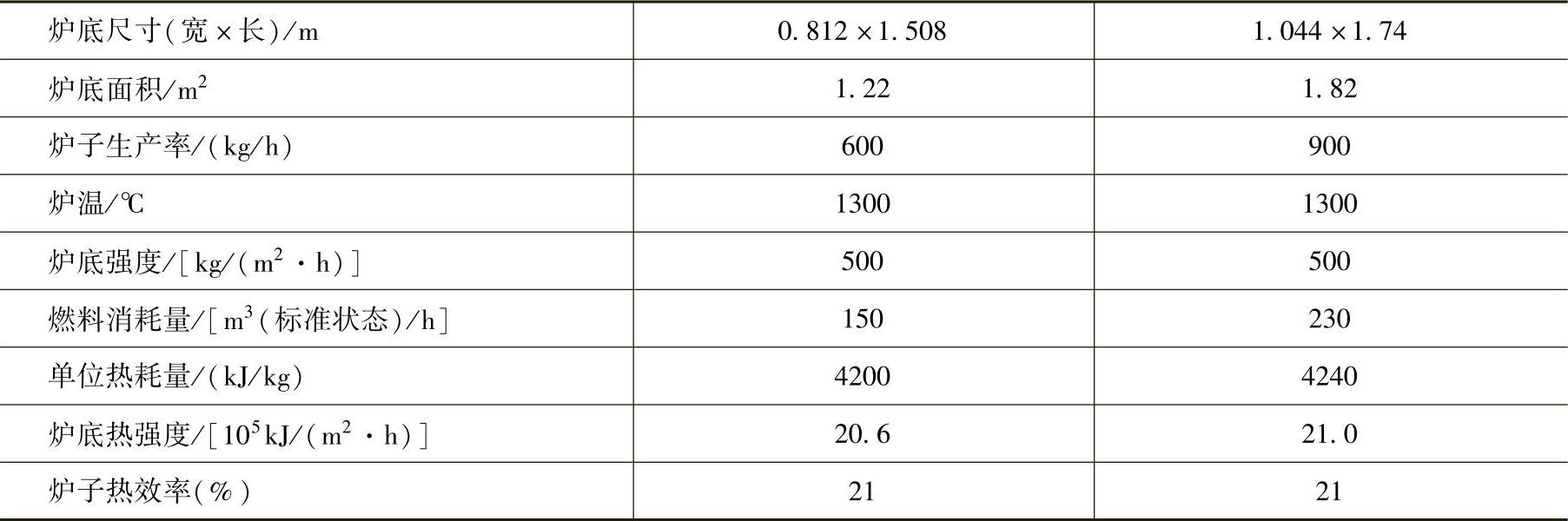

表9-2-16 燃油推杆式炉技术性能
注：1.炉底尺寸指加热段。
2.上下排烟均可。
表9-2-17 燃焦炉煤气推杆式炉技术性能
注：1.炉底尺寸指加热段。
2.焦炉煤气发热量为16750kJ/m3（标准状态）。
3.排烟方式可上、下排烟。
（三）结构
（1）炉膛结构 为便于推料机构工作，推杆式炉的炉口、预热段、加热段宽度基本一致。加热段长度根据所配锻锤的生产率确定。预热段长度一般为加热段的一倍或更多些，炉子的炉底长度最长不超过10～12m，以免推料时使工件或料盘拱起，超过此长度时，可采用双排推料或选用两台炉子来满足生产要求。
（2）炉底结构 推杆式炉炉底有两种：一种是工件直接在炉底移动，要求炉底所用耐火砖能耐高温和耐磨，还要有良好的抗渣性能，一般推杆式加热炉多用这种炉底结构；另一种是炉底铺设有耐热钢做成的导轨，工件装在料盘内，料盘在导轨上移动，推杆式热处理炉多用这种炉底结构。
（3）推料机构 推料机构有机械、液压或气动三种形式。气动推料机构冲击较大，一般在推力不大时采用；机械推料机构需要一套减速装置，结构较复杂；液压推料机构的推力大，推料速度均匀，特别能一机多用，但需配有一套液压系统。
