3.3.3　饼图和复数相量图

pie函数和compass函数分别绘制饼图和复数相量图.pie（x）绘制x中各元素的饼图，并给出各比例大小.compass（x，y）或compass（z）显示具有n个箭头的图像，每个箭头起点为原点，终点坐标由（x（i），y（i））或z（i）的实部和虚部给定，n为x或y或z的个数.详细的用法，读者可以查阅MATLAB中的帮助文件.

例3.16　将以下两个图像绘制在同一个图形窗口中，并用子图进行分割.

①某班共35人，优秀、良好、中等、及格和不及格的人数分别为2人、10人、12人、7人和4人，试用饼图进行成绩统计分析.

②绘制复数相量图：2，3＋5i，-5，7-i，4＋2i，-6i.

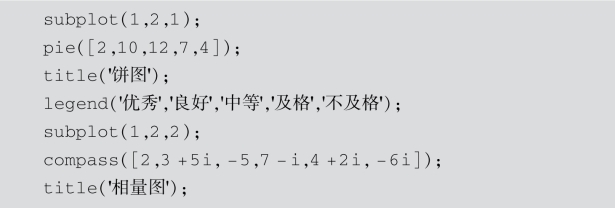

解：程序如下：

程序运行结果如图3-18所示.

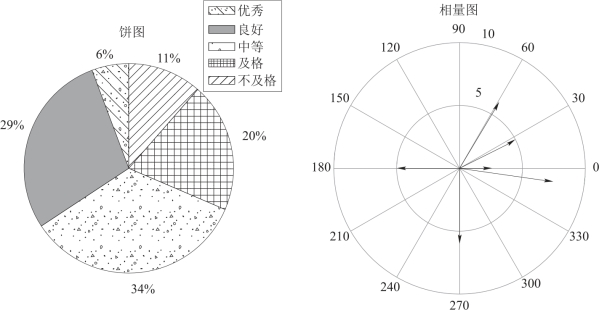

图3-18　饼图和相量图
