3.4.3　其他三维图形

3.4.3　其他三维图形

在介绍二维特殊图形时，给出了条形图bar、阶梯形图stairs、杆图stem、填充图fill等，它们还可以以三维的形式出现，分别是bar3、stairs3、stem3、fill3.调用格式与二维情形的类似.

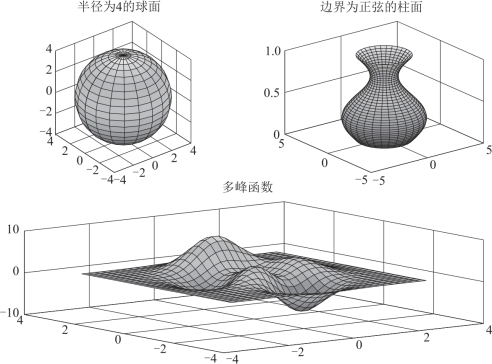

图3-24　球面、柱面和多峰函数

例3.21　绘制三维图形：

①绘制5阶魔方阵的三维条形图；

②绘制多峰函数的三维杆图；

③某班35人中，优秀、良好、中等、及格和不及格的人数分别为2人、10人、12人、7人和4人，试绘制三维饼图；

④随机生成5个三角形的顶点坐标，用黄色填充三角形内部.

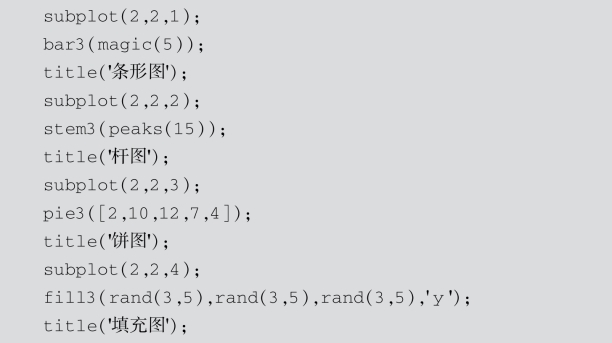

解：程序如下：

程序运行结果如图3-25所示.

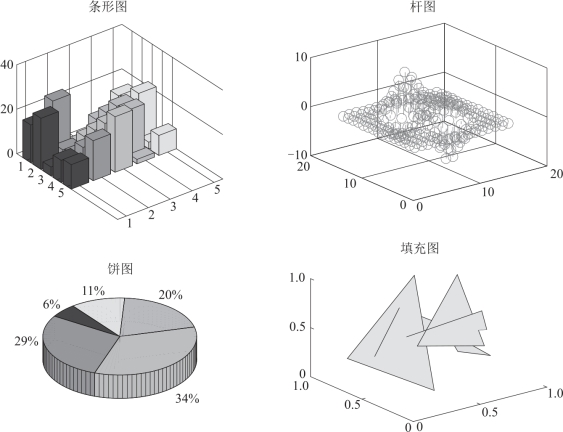

图3-25　其他三维图形

除了以上三维图形外，常用的图形还有瀑布图和三维等高线图，使用函数waterfall和函数contour3绘制，contour3的具体用法与二维的类似.

例3.22　绘制多峰函数的瀑布图和等高线图，并与带底座和带等高线的曲面图进行比较.

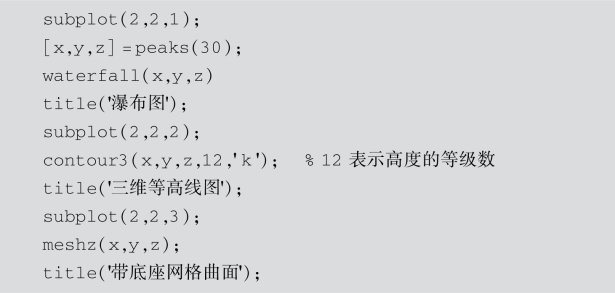

解：程序如下：

程序运行结果如图3-26所示.

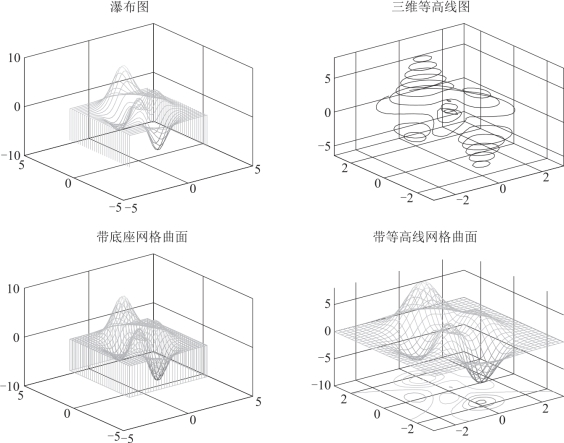

图3-26　多峰函数的各种图形比较

在绘制三维图形时，也会出现隐函数的情形.MATLAB提供了许多这类三维曲线和三维曲面图形绘制函数，如ezplot3函数、ezmesh函数、ezsurf函数等，具体用法与二维ezplot函数类似，这里就不一一介绍了.有兴趣的读者可以查阅MATLAB中的帮助文件.
