学习情境自我诊断（1）

学习情境自我诊断（1）

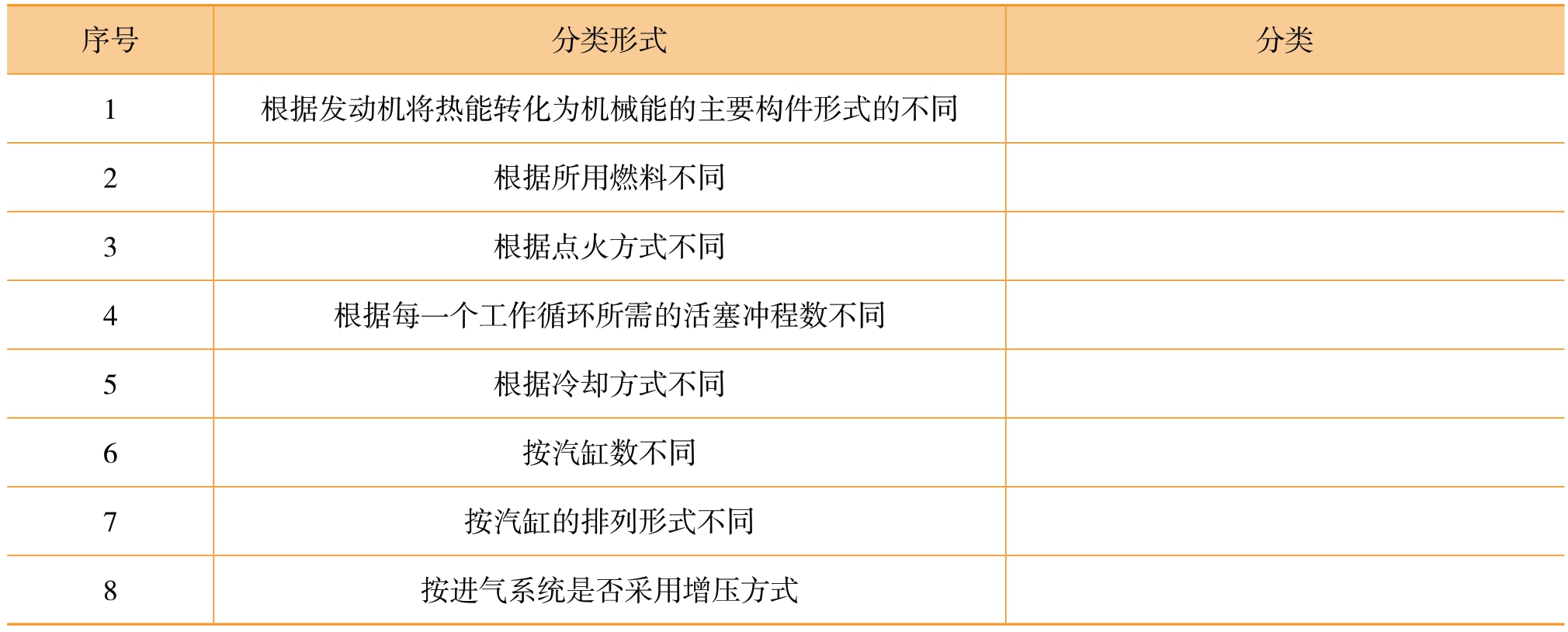

1.查阅资料，按不同的分类形式，填写发动机的分类（表1-7）。

2.根据汽车发动机的组成，填空。

（1）两大机构是指 ________________和________________。

（2）五大系统是指 ________________、________________、________________、________________和________________。

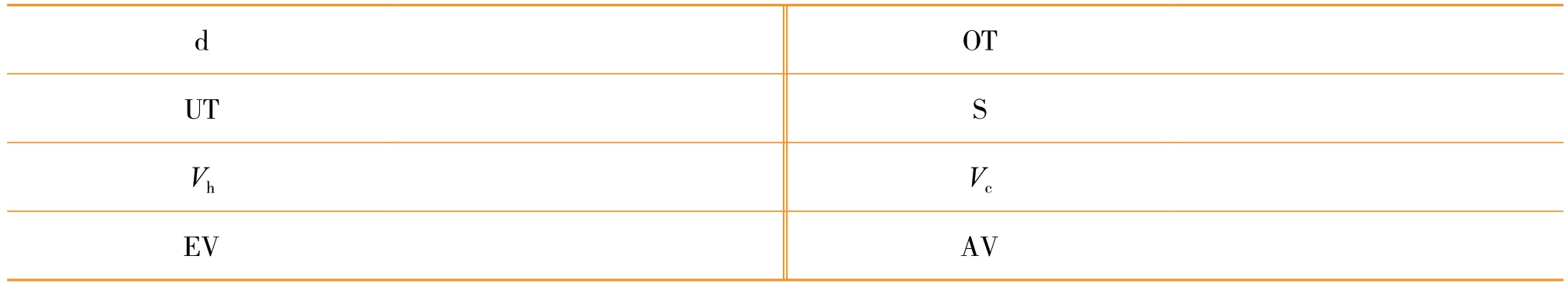

3.请解释图1-93中四冲程发动机缩写符号中文名称（表1-8）。

4.请解释气缸容积的概念。

5.计算活塞气缸容积需要哪些参数？请补充计算气缸容积公式，并说明各符号的含义。

Vh=

6.已知发动机缸径为84.8mm，活塞行程为88mm，求活塞轻钢容积为多少立方厘米（cm3）？

7.请解释压缩比的概念并给出计算公式。

8.（1）在ε=10、Pamb=1000mbar和p=常数情况下，气缸压缩前、后的压力为多少巴（bar）？

压缩前：

压缩后：

（2）按压缩比为10算，气缸压缩后为什么压力不是原来的10倍？

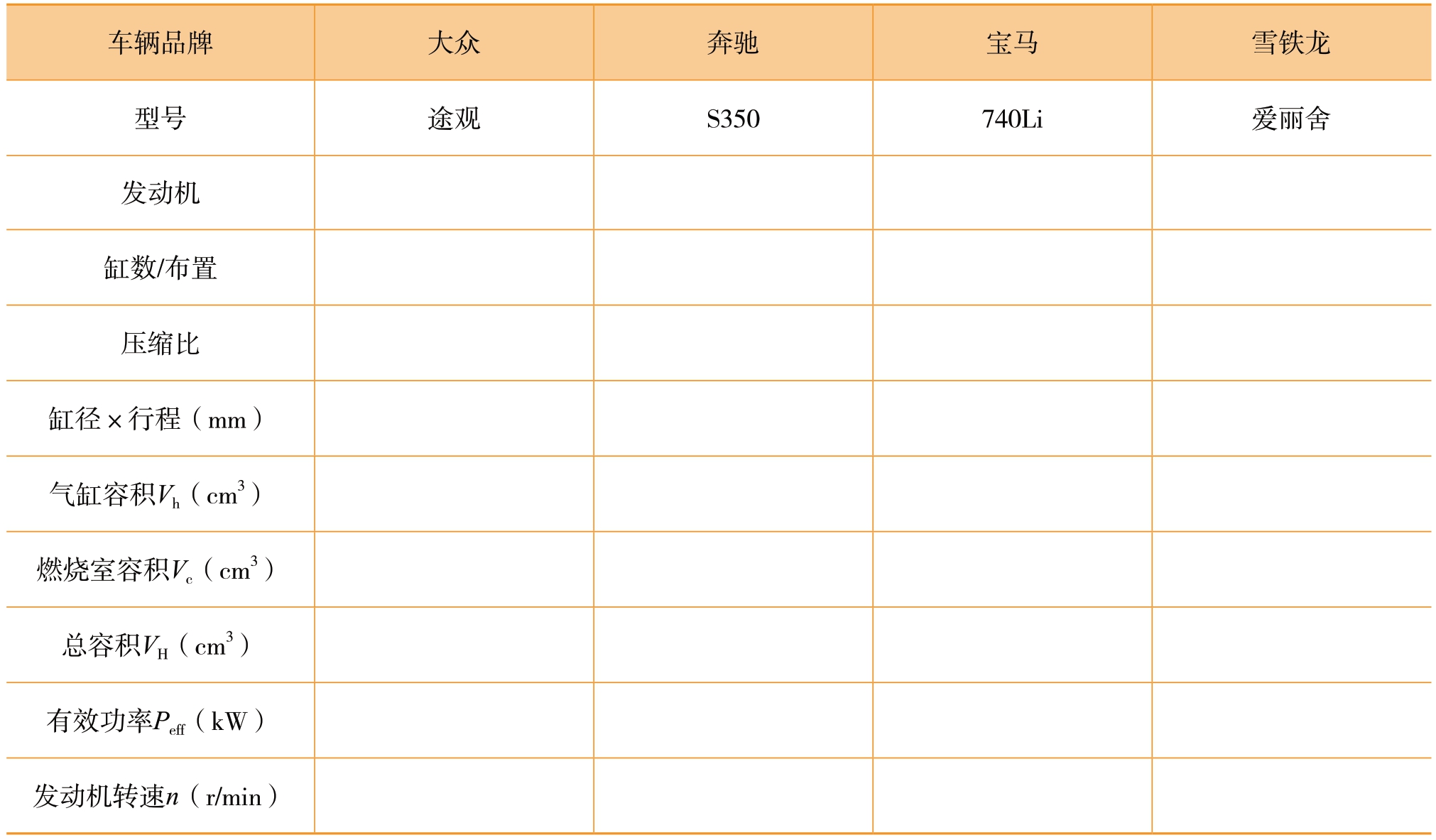

9.请查阅资料，补充表1-9中发动机技术参数并计算其值。

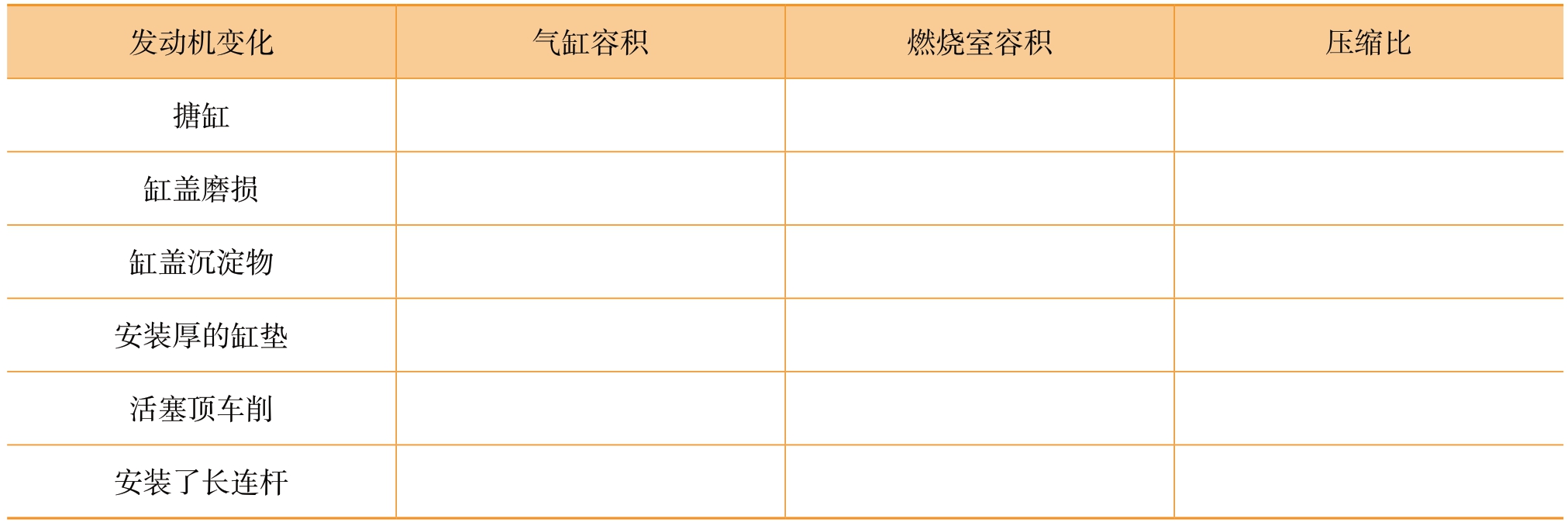

10.表1-10所列的发动机变化对气缸容积、燃烧室容积以及压缩比有何影响？并用不变、变大、变小及增加与下降填到表1-10中。

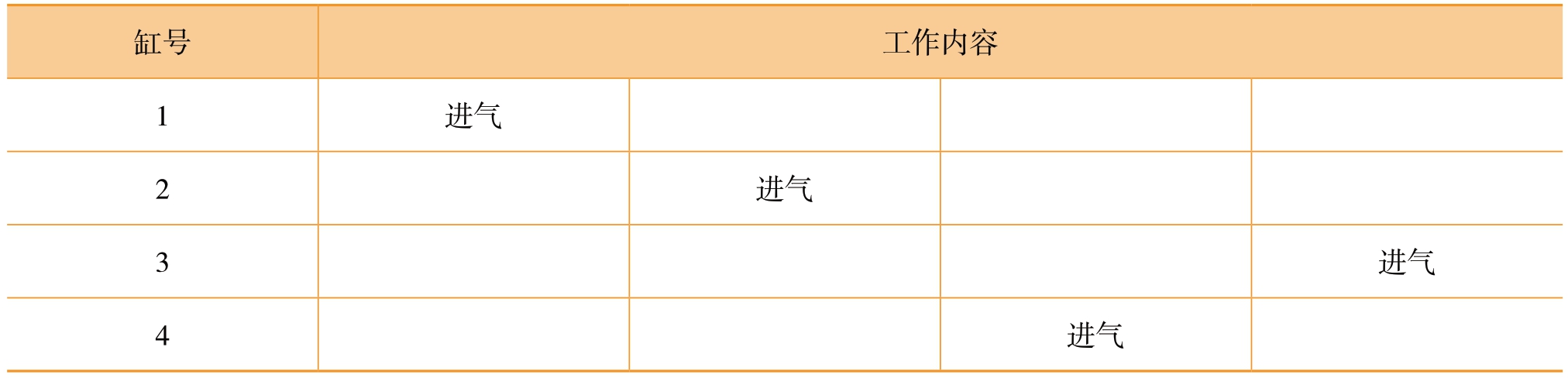

11.根据要求填写爱丽舍轿车发动机的工作原理表（表1-11）。

12.为什么需要定期更换发动机的传动带？
