2013年一级建造师市政公用工程管理与实务案例真题
【案例188】背景资料：某公司低价中标跨越城市主干道的钢-混凝土结构桥梁工程,城市主干道横断面如图1所示。三跨连续梁的桥跨组合为30 m+45 m+30 m,钢梁(单箱单室钢箱梁)分5段工厂预制、现场架设拼接,分段长度为22 m+20 m+21 m+20 m+22 m,如图2所示。桥面板采用现浇后张预应力混凝土结构,由于钢梁拼接缝位于既有城市主干道上方,在主干道上设置施工支架、搭设钢梁段拼接平台对现状道路交通存在干扰问题。针对本工程的特点,项目部编制了施工组织设计和支架专项方案,支架专项方案通过专家论证。依据招标文件和程序将钢梁加工分包给专业公司,签订了分包合同。

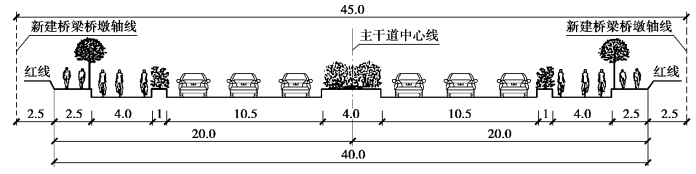

图1 城市主干道横断面(单位：m)

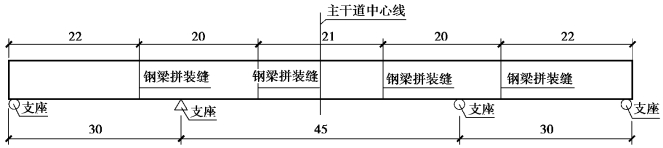

图2 钢梁预制分段图(单位：m)
【问题】
1.除支架专项方案外,项目部还应编制哪些专项方案?
2.钢梁安装时,在主干道上应设置几座支架?是否占用机动车道?说明理由。
3.施工支架专项方案需要哪些部门审批?
4.指出钢梁加工分包经济合同签订注意事项。
【参考答案】
1.除支架专项方案外,还需编制基础施工(基坑、承台、模板)方案、地下地上管线保护方案、预应力张拉及浇筑方案、吊装及运输方案、焊接及拼装方案、监控量测方案、交通导行方案。
2.钢梁安装时,在主干道上应设两座支架,会占用机动车道。理由：因为钢梁分为5段施工,除两端架在桥台处外,4处接缝需要搭设4座支架。钢-混凝土结合梁桥为跨线桥,主跨跨越主路,所以主干道(机动车道)要设两座支架(上、下行各设一个)。另外两座搭在辅路或绿地上。
3.审批施工支架专项方案的部门：施工单位质量、技术、安全部门,项目部,监理有关部门,业主有关部门,相关论证部门。(问的是“部门”,则回答“部门”)
4.因为该工程是低价中标,成本控制风险较大。在签订分包合同时,应注意以下问题：工期质量满足总包及业主的要求、预付款的数量及扣回方式、付款方式及付款节点、质保金的比例、违约责任、争议的处理。
【案例189】背景资料：A公司承建一座桥梁工程,将跨河桥的桥台土方开挖工程分包给B公司,桥台基坑底尺寸为50 m×8 m,深4.5 m；施工期河道水位为-4.0 m,基坑顶远离河道一侧设置钢场和施工便道(用于弃土和混凝土运输及浇筑)。基坑开挖如图3所示。

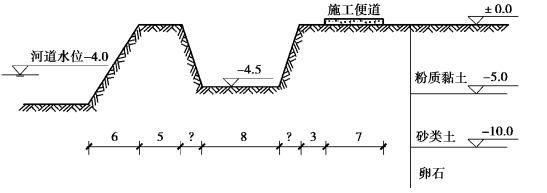

图3 基坑开挖侧面示意图(单位：m)
施工前,B公司按A公司项目部提供的施工组织设计编制了基坑开挖施工方案和施工安全技术措施。施工方案的基坑坑壁坡度根据图3提供的地质情况按表1确定。

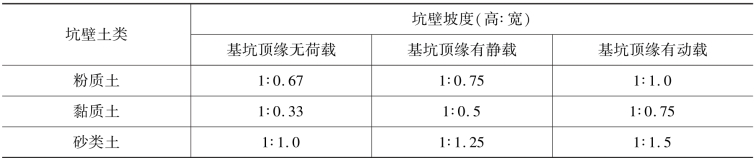

表1 基坑坑壁容许坡度表(规范规定)
施工安全技术措施中,B公司设立了安全监督员,明确了安全管理职责,要求在班前、班后对施工现场进行安全检查。施工时,进行安全值日,对机械等危险源进行了评估,并制订了应急预案。
基坑开挖前,项目部对B公司作了书面的安全技术交底,且双方签字。
【问题】
1.B公司上报A公司项目部后,施工安全技术措施处理的程序是什么?
2.根据所给图表确定基坑的坡度,并给出坡度形成的投影宽度。
3.根据现场条件,采用何种降水方式及平面布置形式?
4.现场安全监督员的职责有哪些?除了机械伤害和高处坠落,本项目的风险源识别应增加哪些内容?
5.安全技术交底包括哪些内容?
【参考答案】
1.施工安全技术措施处理的程序：项目安全负责人审核→项目技术负责人审核→项目经理审核→公司技术负责人审核并盖章→总监理工程师审核→业主审核后返还分包并签收。
2.左侧坡比为1∶0.67；右侧坡比为1∶1。左侧投影宽度为：4.5 m×0.67≈3 m；右侧投影宽度为：4.5 m×1=4.5 m。
3.基坑深4.5 m,深度小于6 m,面积较大,降水井宜采用环形轻型井点布置；挖土运输设备出入道可不封闭,间距为4 m,设在地下水下游方向,即离河道远的一侧。
4.安全监督员职责：施工过程中的安全检查、节假日的安全值班、发放劳保用品；发现重大安全隐患,应立即采取有效补救措施,并及时汇报；对不符合安全要求的行为进行处理；对工人进行安全教育及交底。
本项目应增加的风险源：触电、洪水淹没、物体打击、坍塌。
5.安全技术交底内容：项目概况、本项目的危险源、现场安全设施及工具的使用方法、应急预案、监理和业主的其他要求。
【案例190】背景资料：某公司承包了一条单跨城市隧道,隧道长度为800 m,跨度为15 m,地质条件复杂。设计采用浅埋暗挖法进行施工,其中支护结构由建设单位直接分包给一家专业施工单位。
施工准备阶段,某公司项目部建立了现场管理体系,设置了组织机构,确定了项目经理的岗位职责和工作程序；在暗挖加固支护材料的选用上,通过不同掺量的喷射混凝土试验来定最佳掺量。
施工阶段,项目部根据工程特点对施工现场采取了一系列职业病防治措施,安设了通风换气装置和照明设施。
工程预验收阶段,总承包单位与专业分包单位分别向城建档案馆提交了施工验收资料,专业分包单位的资料直接由专业监理工程师签字。
【问题】
1.根据背景资料介绍,该隧道可选择哪些浅埋暗挖法?
2.现场管理体系中还缺少哪些人员的岗位职责和工作程序?
3.最佳掺量试验要确定喷射混凝土哪两项指标?
4.现场职业病防治措施还应增加哪些内容?
5.城建档案馆预验收是否会接收总承包、分包单位分别递交的资料?总承包工程项目施工资料汇集、整理的原则是什么?
【参考答案】
1.该隧道可选择的浅埋暗挖法：双侧壁导坑法、中隔壁法(CD)、交叉中隔壁法(CRD)、中洞法、侧洞法。
2.还缺少以下人员的岗位职责和工序程序：项目总工程师、项目安全负责人、预算员、施工员、质检员、安全员、材料员。
3.喷射混凝土使用前应做凝结时间试验,要求初凝时间不应大于5 min,终凝时间不应大于10 min。
4.现场职业病防治还需增加采光、除尘、消毒、隔热、防暑、降温、减轻或消除噪声及振动。
5.城建档案馆不会接收总承包、分包单位分别提交的预验收资料。总承包项目施工资料汇集、整理的原则：
(1)由总承包单位负责汇集、整理所有有关施工资料；
(2)分包单位应主动向总承包单位移交有关施工资料；
(3)资料应随施工进度及时整理,所需表格应按有关法规的规定认真填写；
(4)应及时移交给建设单位。
【案例191】背景资料：某公司中标修建城市新建主干道,全长2.5 km,双向4车道,其结构从下至上为：20 cm厚石灰稳定碎石底基层、38 cm厚水泥稳定碎石基层、8 cm厚粗粒式沥青混合料底面层、6 cm厚中粒式沥青混合料中面层、4 cm厚细粒式沥青混合料表面层。
项目部编制的施工机械主要有挖掘机、铲运机、压路机、洒水车、平地机、自卸汽车。
施工方案中,石灰稳定碎石底基层直线段采用由中间向两边的方式进行碾压,沥青混合料摊铺时随时检查温度,用轮胎压路机初压,碾压速度控制在1.5～2.0 km/h；施工现场设立了公示牌,内容包括工程概况牌、安全生产文明施工牌、安全纪律牌。
项目部将20 cm厚石灰稳定碎石底基层、38 cm厚水泥稳定碎石基层、8 cm厚粗粒式沥青混合料底面层、6 cm厚中粒式沥青混合料中面层、4 cm厚细粒式沥青混合料表面层等5个施工过程分别用Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ表示,并将Ⅰ、Ⅱ两项划分成4个施工段①、②、③、④。Ⅰ、Ⅱ两项在各施工段上持续时间如表2所示。而Ⅲ、Ⅳ、Ⅴ不分施工段连续施工,持续时间均为一周。

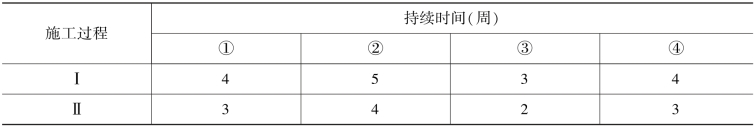

表2 Ⅰ、Ⅱ两项在各施工段上的持续时间
项目部按各施工段持续时间连续、均衡作业、不平行、搭接施工的原则安排了施工进度计划,如图4所示。

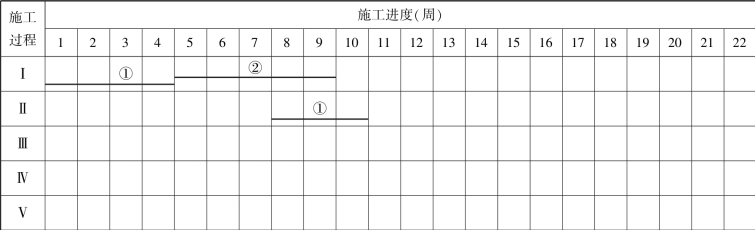

图4 施工进度计划
【问题】
1.补充施工机械种类计划中缺少的主要机械。
2.请给出正确的底基层碾压方法、沥青混合料的初压设备。
3.沥青混合料碾压温度是根据什么因素确定的?
4.除背景资料外,现场还应设立哪些公示牌?
5.按背景资料中要求和图4的形式,用横道图表示,画出完整的施工进度计划图,并计算工期。
【参考答案】
1.缺少的主要机械：装载机、推土机、小型夯实机械、切割机、摊铺机、透层沥青洒布车、轮胎压路机。
2.正确的底基层碾压方法：直线段由两侧向中心进行,设超高的应由内侧向外侧进行；初压宜采用钢轮压路机,质量不小于12 t。
3.碾压温度根据以下因素确定：沥青种类、压路机种类、气温、厚度。
4.还应设立的公示牌：管理人员名单及监督电话牌、消防保卫牌、安全生产无重大事故牌、施工现场总平面图。
5.完整的施工进度计划如图5所示。工期为：7+12+1+1+1=22(周)。

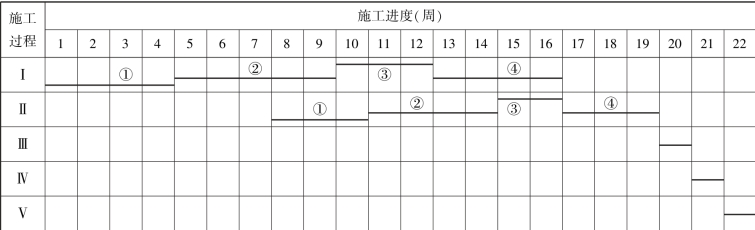

图5 完整的施工进度计划
【案例192】背景资料：A公司为某水厂改扩建工程总承包单位。工程内容包括新建滤池、沉淀池、清水池,进水管道及相关的设备安装。其中设备安装经招标后由B公司实施。施工期间,水厂要保持正常运营。新建清水池为地下构筑物。池体平面尺寸为128 m×30 m,高度为7.5 m,纵向设两道变形缝；其横断面及变形缝构造如图6、图7所示。鉴于清水池为薄壁结构且有顶板,施工方案决定清水池高度方向上分3次浇筑混凝土,并合理划分清水池的施工段。A公司项目部进场后,将临时设施中的生产设备搭设在施工的构筑物附近,其余的临时设施搭设在原厂区构筑物之间的空地上,并与水厂签订施工现场管理协议。B公司进场后,A公司项目部安排B公司将临时设施搭设在厂区内的滤料堆场附近,造成部分滤料损失。水厂物资部门向B公司提出赔偿滤料损失的要求。
图6 清水池横断面示意图
图7 变形缝构造示意图
【问题】
1.分析本案例中施工环境的主要特点。
2.清水池高度方向需设几道施工缝?应分别在什么位置?
3.指出图7中a、b材料的名称。
4.简述清水池划分施工段的主要依据和施工顺序,清水池混凝土应分几次浇筑?
5.列出本工程其余临时设施种类,指出现场管理协议的责任主体。
6.简述水厂物资部门的索赔程序。
【参考答案】
1.施工环境的主要特点：露天施工、交叉作业多,施工用地紧张、用地狭小,现场管理困难,文明施工要求高,土建施工和设备安装衔接要求高,分包的施工管理量大,与业主方协调量大。
2.需设置两道施工缝：一道在池壁下八字墙以上15～20 cm处,一道在顶板八字墙以下15～30 cm处。
3.a：聚氯乙烯胶泥(弹性密封材料)；b：橡胶止水带。
4.(1)施工段划分依据：设计的相关要求,变形缝、施工缝、后浇带的位置,现场人员设备情况,混凝土的供应能力。
(2)施工顺序：测量→开挖→垫层→防水→底板→池壁→顶板→试验→外防水→回填。
(3)清水池混凝土浇筑次数：9次。(解析：题目已经给出纵向变形缝为两条,且高度方向分3次浇筑。)
5.其余临时设施种类：办公设施、生活设施、辅助设施；协议责任主体：A公司和水厂。
6.索赔程序：物资部门报告公司→水厂向A公司索赔→A公司向B公司追偿。水厂物资部门通过监理单位向A公司进行索赔。由A公司再根据分包合同向B公司追偿。水厂应在28 d内提供有效损失证明、明确索赔理由和对象,提出索赔金额。
