无水港和海港为枢纽节点的轴辐式网络整体结构

如果无水港和海港为枢纽节点，辐点无水港可以根据其到候选枢纽无水港的物流引力和到海港的物流引力的比较而确定直接连接到枢纽无水港或者沿海港口，然后枢纽无水港再选择与之物流引力最大的海港节点连接起来，没有辐点无水港选择的候选无水港就成为新的辐点无水港，再根据规则连接到其他枢纽无水港或者海港中去；然后结合第一阶段引力模型求出的内陆腹地城市到无水港的辐射关系，可以得到内陆腹地—无水港—海港和延边口岸的轴辐式物流网络。遵循这一连接机制，可以从13个候选枢纽无水港中确定6个枢纽无水港，其中的9个无水港被它们直接辐射，其余24个无水港均被海港直接辐射。表4－7显示了在无水港和海港都可以作为枢纽节点的情况下，枢纽无水港对辐点无水港的辐射关系。

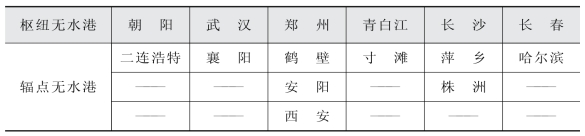

表4－7　无水港和海港为枢纽节点下枢纽无水港对辐点无水港的辐射关系
