5.4.2　双线制作

制作双线是建立在制作单线的基础上的，所以前面几个步骤与制作单线步骤一样，需要注意的是双线的两条线的间距为0.5 mm。下面重点讲解后面的几个步骤：

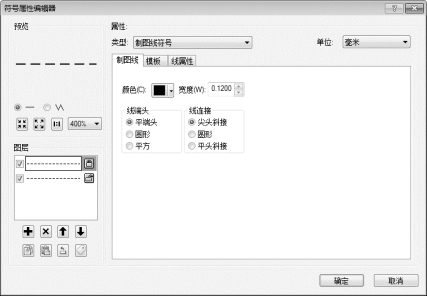

（1）在图5.1的基础上，在左下角的+号下面，有一个复制按钮，点击复制按钮，然后点击×号下面的粘贴按钮，具体如图5.2。

图5.2　符号属性编辑器对话框

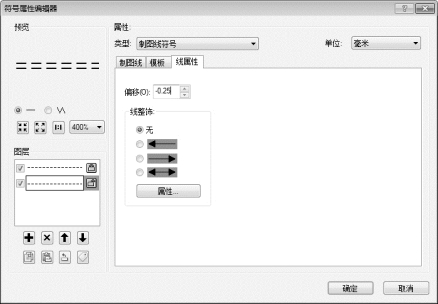

（2）在“线属性”中，将第一条单线向上偏移0.25 mm，将复制的第二条单线向下偏移0.25 mm，注意向下偏移要输入“-0.25”，具体如图5.3。

（3）点击确定完成，结果如图5.3预览结果。

图5.3　符号属性编辑器对话框
