复线铁路制作与其他线状符号制作类似，首先必须知道该符号的属性内容，如线宽、颜色、有哪些组成部分。制作复线铁路时需要注意的是，要把它拆成4个部分，然后进行周期循环组合。下面给出具体操作步骤，图5.11是复线铁路的具体属性参数。

图5.11　复线铁路属性参数

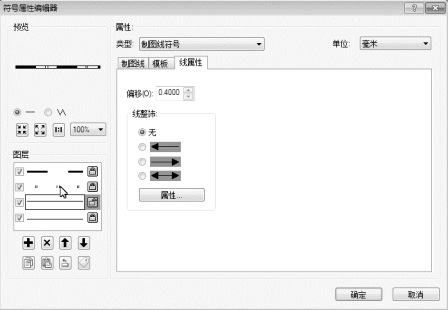

（1）添加线要素图层，打开“符号选择器”命令窗口，然后选择编辑符号，打开“符号属性编辑器”，制作出如图5.12所示的4个组成部分。其中后两个部分分别设置偏移为0.4和-0.4。

图5.12　符号属性编辑器对话框

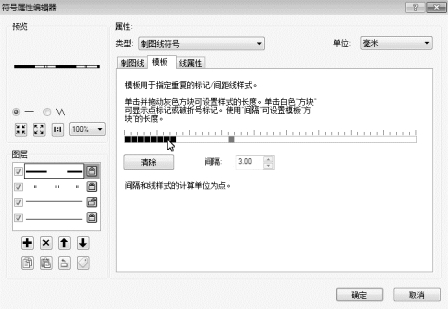

（2）设置第一个部分的“线属性”如图5.13，其中“间隔”设置为3。

图5.13　符号属性编辑器对话框

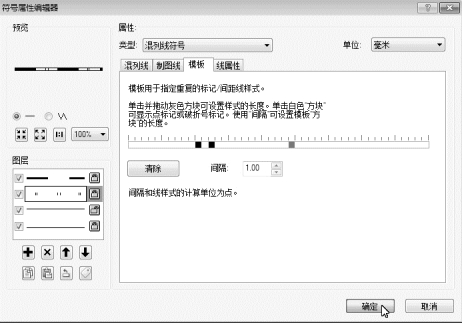

（3）设置第二个部分的“线属性”如图5.14，其中“间隔”设置为1，需要注意的是在“类型”中选择“混列线符号”，其他三个部分都是“制图线符号”。

（4）最终结果如图5.14预览所示。

图5.14　符号属性编辑器对话框
