城墙符号制作与其他线状符号制作类似，首先必须知道该符号的属性内容，如线宽、颜色、有哪些组成部分。制作城墙时需要注意的是，要把它拆成4个部分，然后进行周期循环组合。下面给出具体操作步骤，图5.4是城墙的具体属性参数。

图5.4　 城墙属性参数

（1）添加线要素图层，打开“符号选择器”命令窗口，然后选择编辑符号，打开“符号属性编辑器”，制作出如图5.5所示的4个组成部分。

图5.5　符号属性编辑器对话框

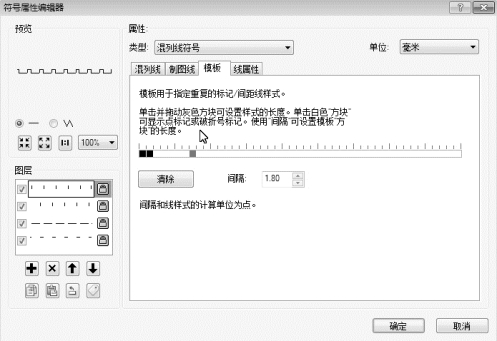

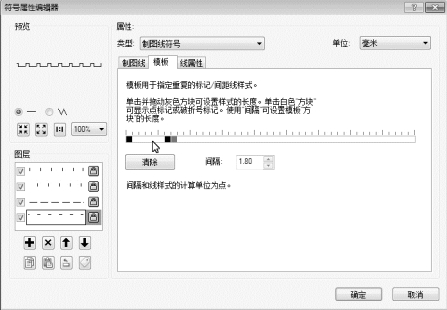

（2）由属性参数可知，上面的短线和下面的长线之比为2∶5，所以在“模板”中应设置成如图5.6所示。在图5.6中，点击第四种线，设置成如图5.7所示。

图5.6　符号属性编辑器对话框

图5.7　符号属性编辑器对话框

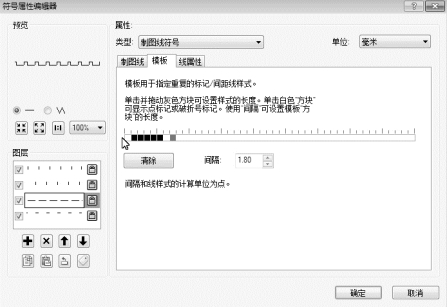

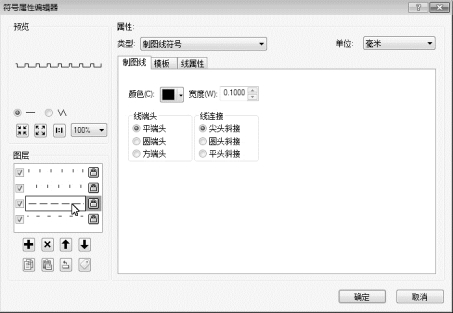

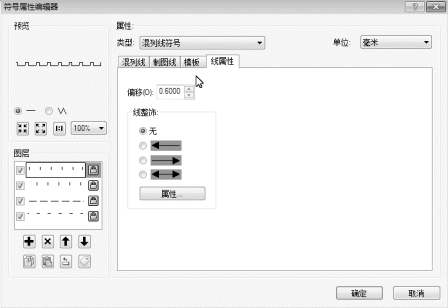

（3）在图5.6中，第一种线和第二种线应选择“混列线符号”类型，具体如图5.8，第二种线应设置成如图5.9所示。在“线属性”中，将前两种线偏移都设置成0.6，如图5.10。

图5.8　符号属性编辑器对话框

图5.9　设置线样式

（4）将前两种混列线符号线宽设置成0.1，最终完成，结果如图5.10预览所示。
