5.9　沼泽地符号制作

5.9　沼泽地符号制作

沼泽地符号也属于面状符号，沼泽地符号可以看作线状符号和面状符号的组合。制作沼泽地符号首先得知道沙地符号的属性，具体如图5.24，下面给出具体制作沙地符号的操作过程。

图5.24　沙地符号属性参数

（1）在ArcMap中添加面要素图层。打开“符号选择器”命令窗口，然后选择编辑符号，打开“符号属性编辑器”对话框，将填充颜色设置成如图5.25所示（R，G，B值分别为185，128，190）。

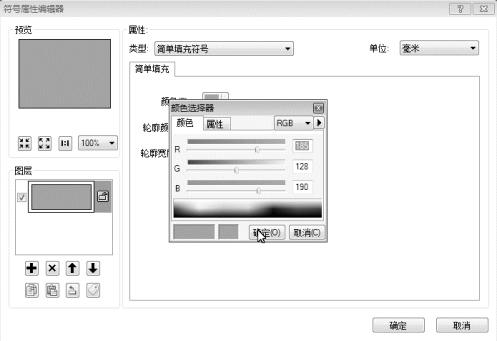

图5.25　填充颜色设置

（2）复制增加一个图层。在属性的“类型”中选择“线填充符号”（图5.26）。点击“线”，打开“符号选择器”对话框，点击“编辑符号”，打开“符号属性编辑器”对话框，在属性栏的“类型”中设置“制图线符号”，在“制图线”中设置线的宽度为0.1，在“模板”中设置线样式和间隔，间隔设置为3.0，具体如图5.27。

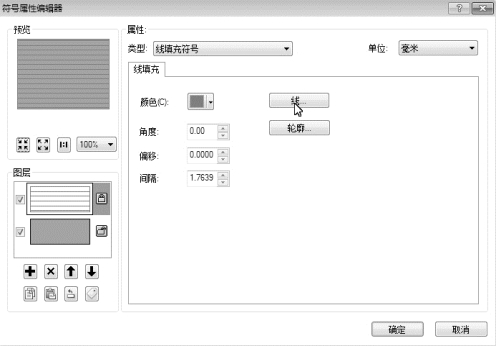

图5.26　选择线填充符号

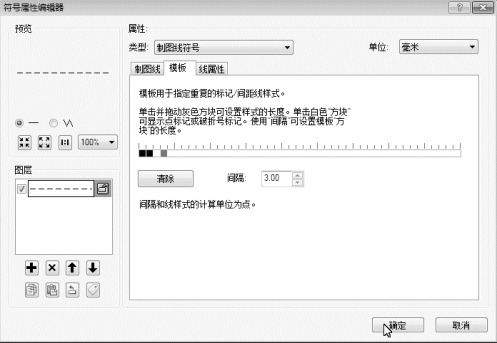

图5.27　填充线属性设置

（3）点击“确定”，在图5.26中，设置“线填充符号”的“颜色”（R，G，B值分别为0，255，255），将“间隔”设置为5，再复制一个“线填充符号”图层，将“偏移”设置为2.5，具体如图5.28。

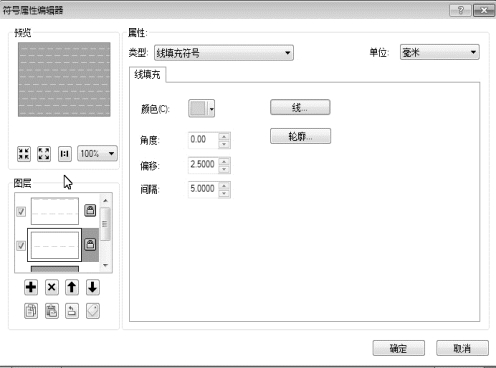

图5.28　线填充符号颜色设置

（4）点击“确定”，最终结果如图5.29。

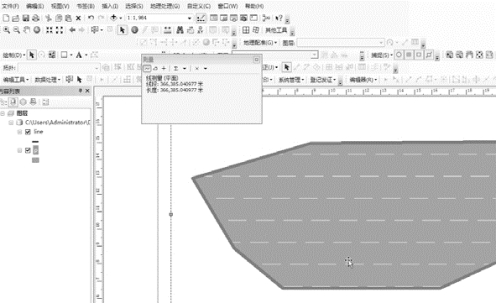

图5.29　沼泽地符号效果图
