5.8　沙地符号制作

5.8　沙地符号制作

沙地符号属于面状符号。沙地符号可以看作点状符号和面状符号的组合。制作沙地符号首先得知道沙地符号的属性，如沙地符号的填充点大小为0.3或0.2，边线宽度为2.0或1.5。下面给出具体制作沙地符号的操作过程。

（1）在ArcMap中添加面要素图层，打开“符号选择器”命令窗口，然后选择编辑符号，打开“符号属性编辑器”，将填充颜色设置成如图5.19所示（R，G，B值分别为200，80，60）。

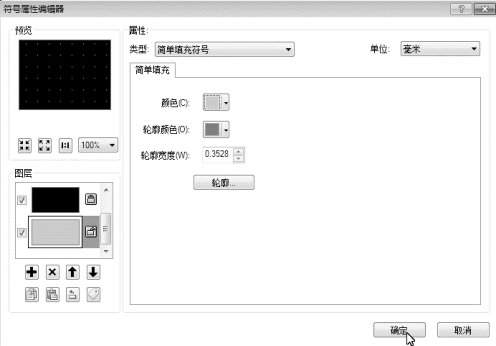

图5.19　符号属性编辑器对话框

（2）复制增加一个图层，在属性的“类型”中选择“标记填充符号”（图5.20）。点击“标记”，打开“符号选择器”对话框，选择一个点，如图5.21。点击“编辑符号”，打开“符号属性编辑器”，设置填充颜色（R，G，B值分别为140，80，60），样式设置为圆形，大小设置为0.3，具体如图5.22所示。

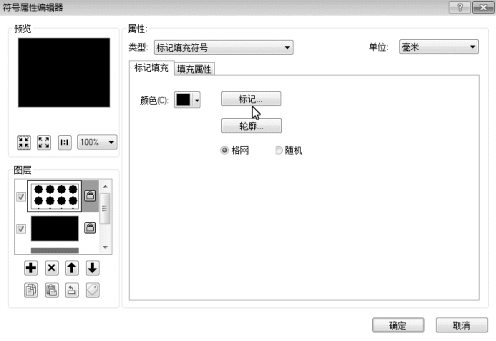

图5.20　符号属性编辑器对话框

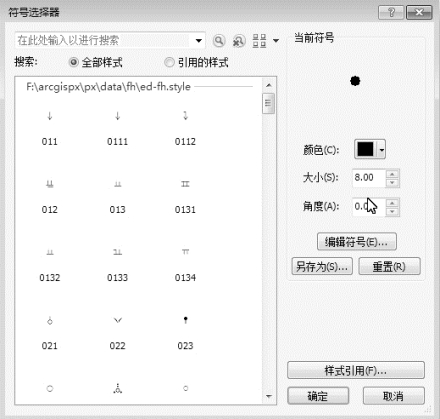

图5.21　符号选择器对话框

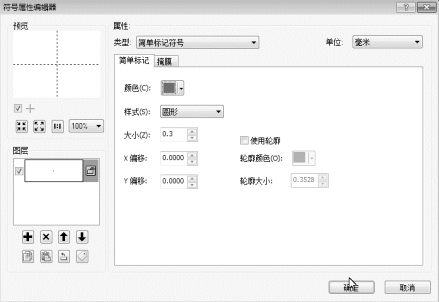

图5.22　符号属性编辑器对话框

（3）点击“确定”，再复制一个图层，在“填充属性”中，将前两个图层的标记填充符号的XY间隔设置为5，XY偏移设置为2.5，具体如图5.23所示。

（4）点击“确定”完成，最终结果如图5.23预览所示。

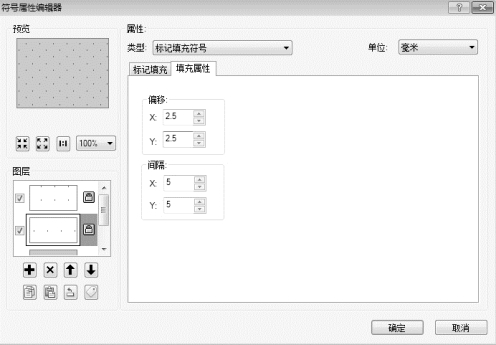

图5.23　符号属性编辑器对话框
