2.5.3 通用构件
2.5.3.1 钢筋类
（1）公路工程中的钢筋、主缆、斜拉索、锚杆、拉杆等构件，在数据存储中由钢筋（IfcReinforcingBar）实体表示。钢筋（IfcReinforcingBar）的主要属性如表2-5-3所示。

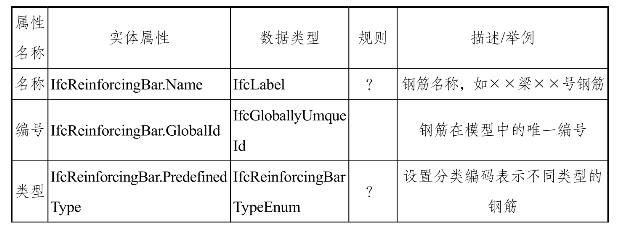

表2-5-3 钢筋主要属性

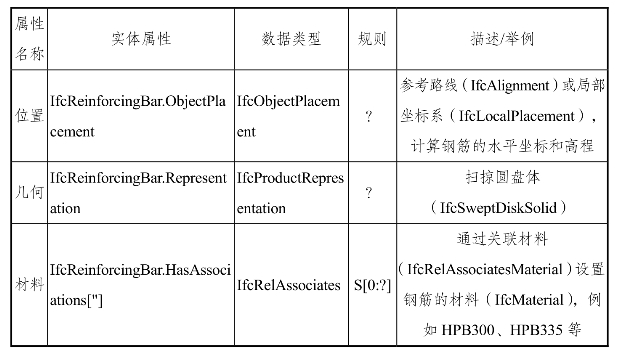

续表
（2）公路工程中的钢筋网构件，在数据存储中由钢筋网（IfcReinforcingMesh）实体表示，钢筋网（IfcReinforcingMesh）的主要属性如表2-5-4所示。

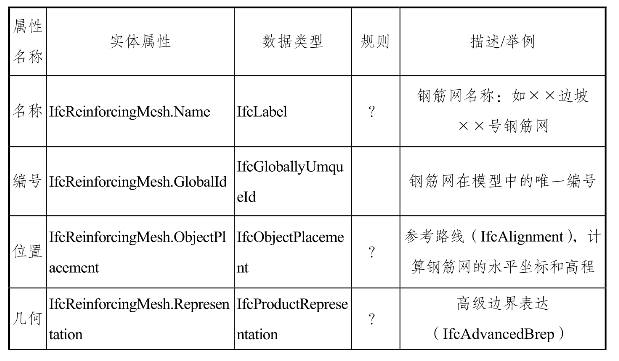

表2-5-4 钢筋网主要属性

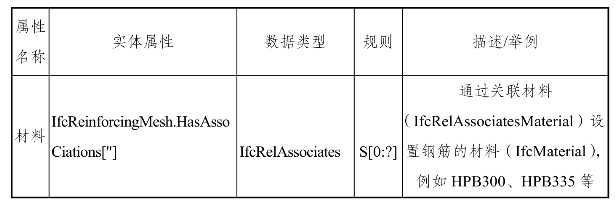

续表
（3）公路工程中的预应力筋构件，在数据存储中由预应力筋（IfcTendon）实体表示。预应力筋（IfcTendon）的主要属性如表2-5-5所示。

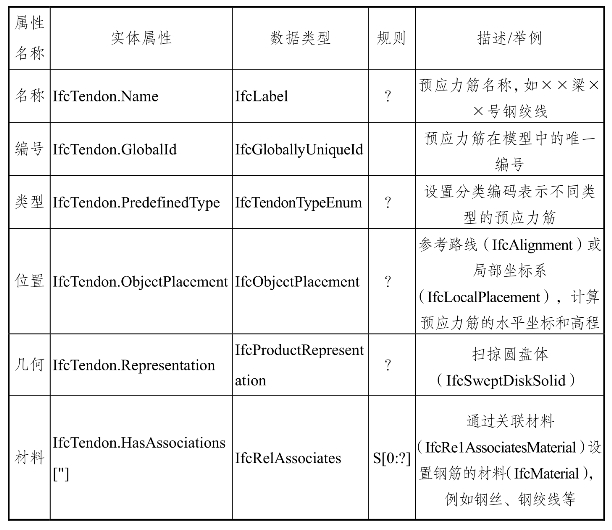

表2-5-5 预应力筋主要属性
2.5.3.2 紧固件
公路工程中的栓钉、土钉、剪力钉，桥梁中的索夹、鞍座、伸缩缝、阻尼器、防落梁装置等紧固件构件，在数据存储中由紧固件（IfcMechanicalFastener）实体表示。紧固件（IfcMechanicalFastener）的主要属性如表2-5-6所示。

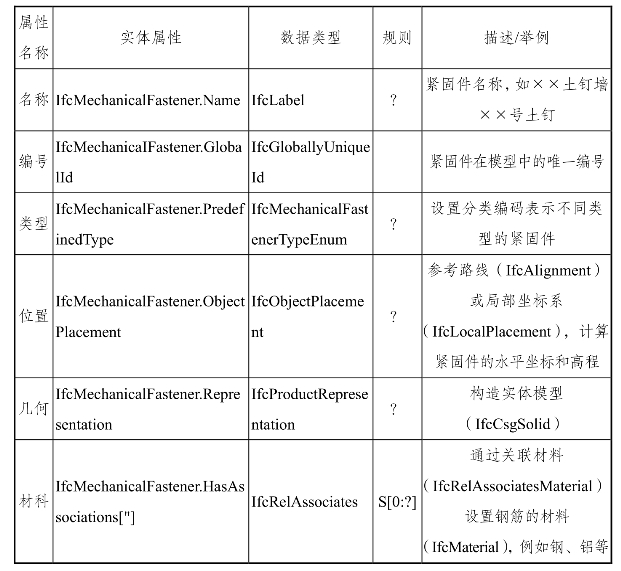

表2-5-6 紧固件主要属性
2.5.3.3 基 础
公路工程中的基础垫层、扩大基础、桩基础、沉井基础、沉箱基础以及桥涵中的拱座等基础构件，在数据存储中由基础（IfcFooting）实体表示。基础（IfcFooting）的主要属性如表2-5-7所示。
表2-5-7 基础主要属性
公路工程中的桩，在数据存储中由桩（IfcPile）实体表示。桩（IfcPile）的主要属性如表2-5-8所示。

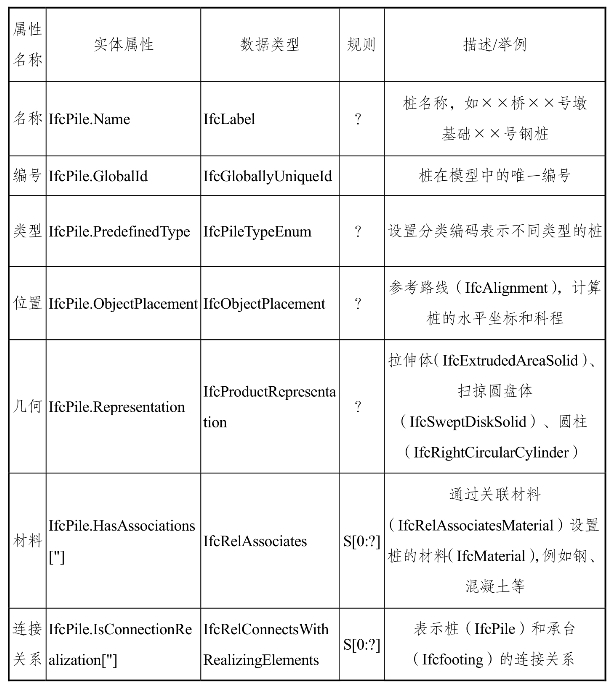

表2-5-8 桩主要属性
2.5.3.4 墙
公路工程中挡土墙、翼墙、一字墙，桥涵中的涵身、耳墙、截水墙、侧墙、防撞墙构件，在数据存储中应由墙（IfcWall）实体表示。墙（IfcWall）的主要属性如表2-5-9所示。

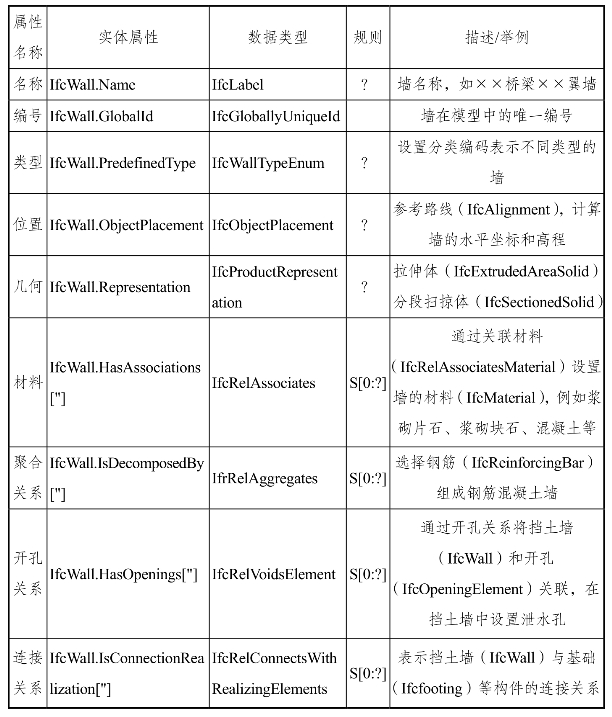

表2-5-9 墙主要属性
2.5.3.5 梁
公路工程中板梁、T梁、箱梁、盖梁、系梁、横梁、纵梁和支撑梁等梁构件，在数据存储中由梁（IfcBeam）实体表示。梁（IfcBeam）的主要属性如表2-5-10所示。

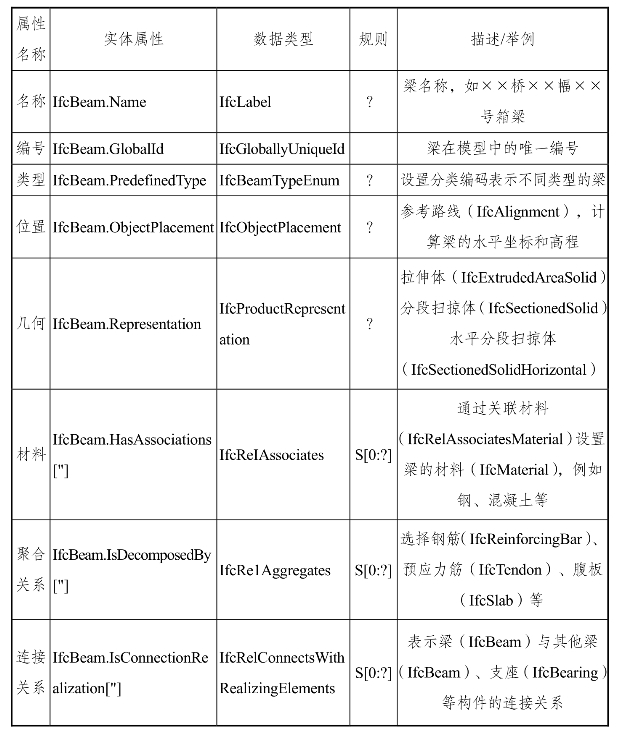

表2-5-10 梁主要属性
公路工程中的桁架梁和组合梁，在数据存储中由组合件（IfcElementAssembly）实体表示。组合件（IfcElementAssembly）的主要属性如表2-5-11所示。

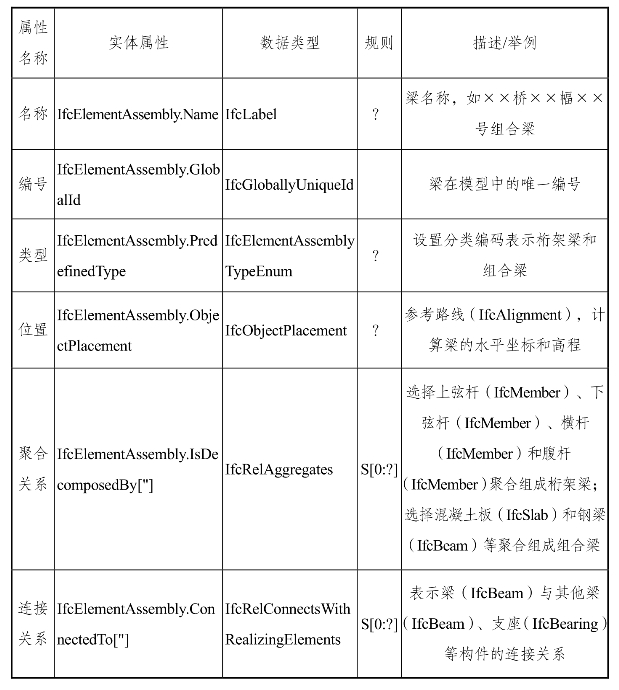

表2-5-11 组合件主要属性
2.5.3.6 板
公路工程中涵洞的盖板，桥涵中的横隔板、搭板和齿板等板构件，在数据存储中由板（IfcSlab）实体表示。板（IfcSlab）的主要属性如表2-5-12所示。

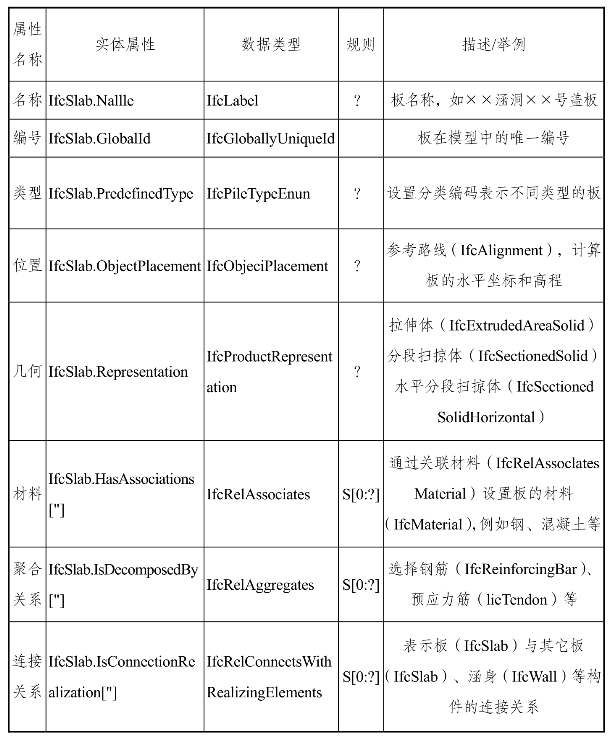

表2-5-12 板主要属性
2.5.3.7 柱
公路工程中桩柱、立柱、墩柱、塔柱等柱构件，在数据存储中由柱（IfcColumn）实体表示。柱（IfcColumn）的主要属性如表2-5-13所示。

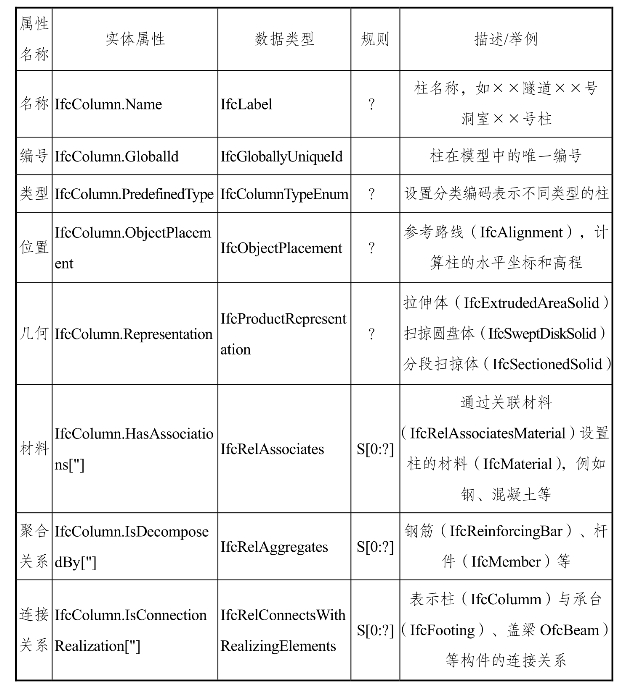

表2-5-13 柱主要属性
2.5.3.8 拱
桥梁中的拱圈（板拱、肋拱、箱拱）、涵洞和隧道中的拱圈和仰拱，在数据存储中由拱（IfcArch）实体表示。拱（IfcArch）的主要属性如表2-5-14所示。

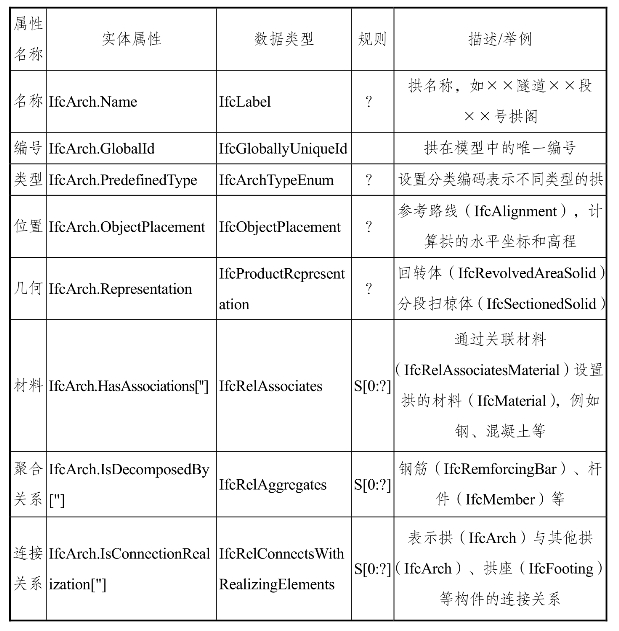

表2-5-14 拱主要属性
拱（IfcArch）实体的EXPRESS表达：
ENTITY IfcArch
SUBTYPE OF（IfcCivilElement）；
END_ENTITY；
拱（IfcArchTypeEnum）实体的类型枚举项定义：
USERDEFINED：用户自定义；
NOTDEFINED：未定义。
EXPRESS表达：
TYPE IfcArchTypeEnum=ENUMERATION OF
（USERDEFINED，
NOTDEFINED）；
END_TYPE；
桥梁中的刚架拱、钢管拱和桁架拱，在数据存储中由组合件（IfcElementAssembly）实体表示。组合件（IfcElementAssembly）的主要属性如表2-5-15所示。
表2-5-15 组合件主要属性
2.5.3.9 杆 件
桥涵中的横撑、吊杆、牛腿、拱腿、弦杆、横杆和腹杆等杆件，在数据存储中由柱（IfcMember）实体表示。杆件（IfcMember）的主要属性如表2-5-16所示。

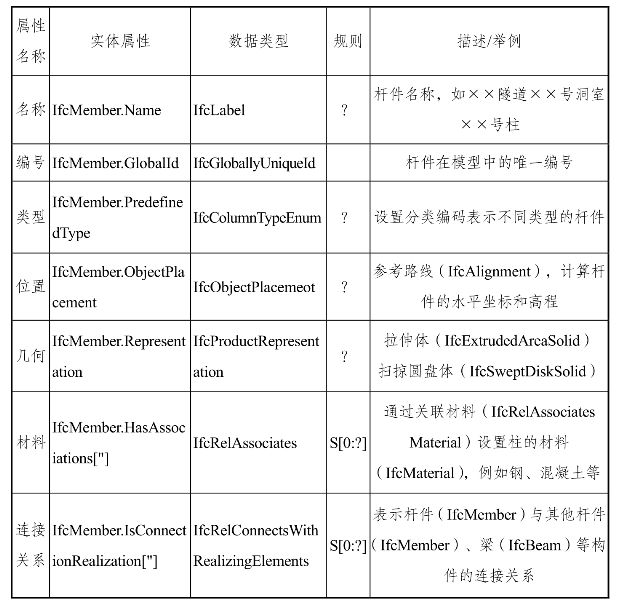

表2-5-16 杆件主要属性
2.5.3.10 排水
公路工程中的排水系统，在数据存储中由配送系统（IfcDistributionSystem）实体表示。其主要属性如表2-5-17所示。

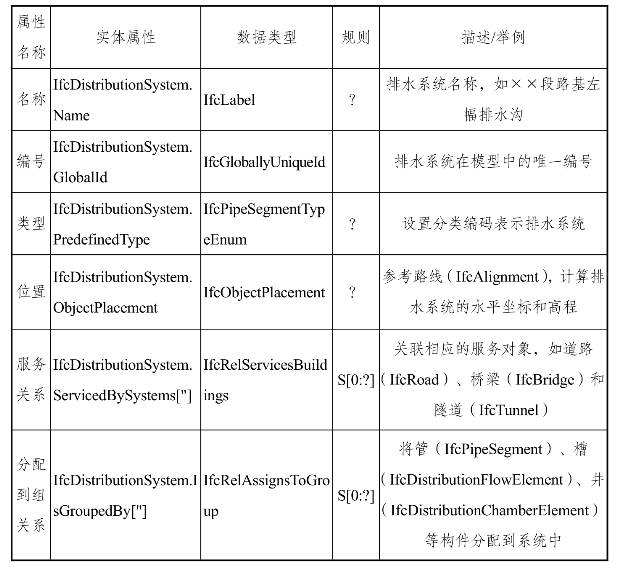

表2-5-17 排水系统主要属性
排水系统中的管构件，在数据存储中由管段（IfcPipeSegment）实体表示。其主要属性如表2-5-18所示。

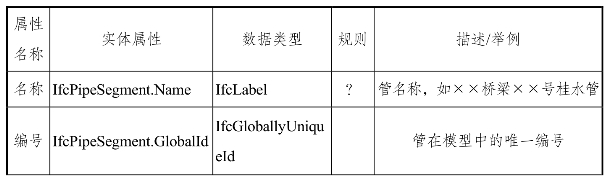

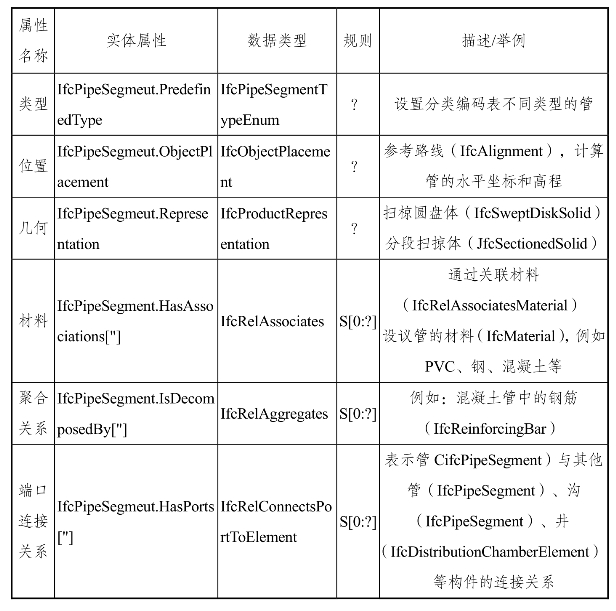

表2-5-18 管主要属性
续表
排水系统中的沟构件，在数据存储中由管段（IfcPipeSegment）实体表示。其主要属性如表2-5-19所示。

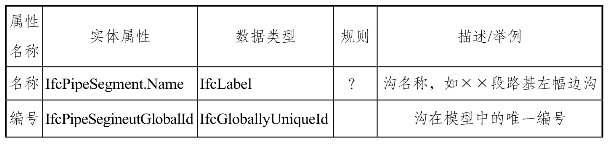

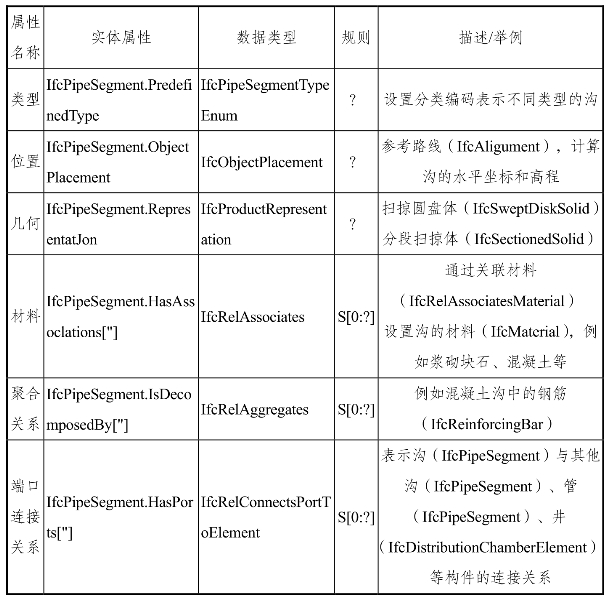

表2-5-19 沟主要属性
续表
排水系统中的井构件，在数据存储应由舱室（IfcDistributionChamber Element）实体表示。其主要属性如表2-5-20所示。

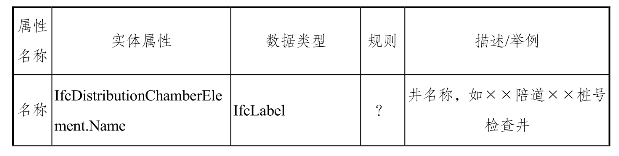

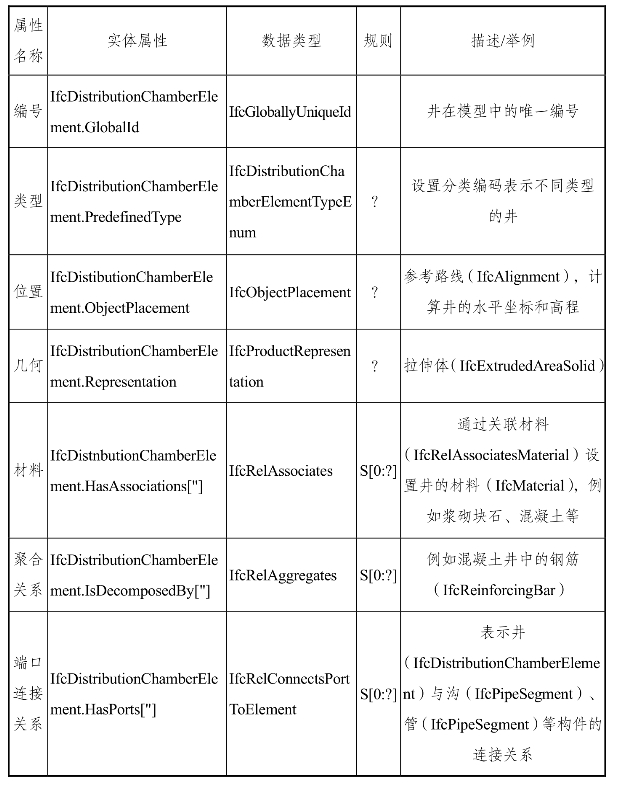

表2-5-20 井主要属性
续表
排水系统中的槽构件，在数据存储中由舱室（IfcDistributionChamber Element）实体表示，其主要属性如表2-5-21所示。
表2-5-21 槽主要属性
排水系统中的池构件，在数据存储中由池（IfcTank）实体表示。其主要属性如表2-5-22所示。

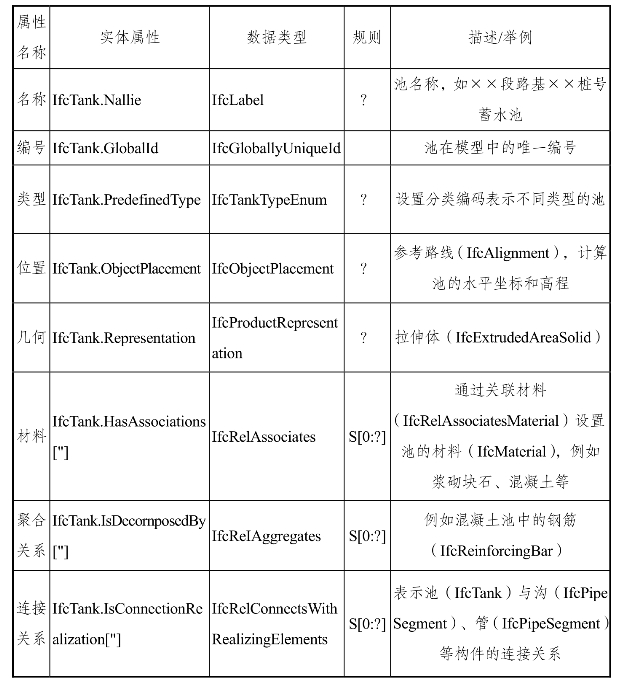

表2-5-22 池主要属性
