2.5.4　场　地

2.5.4　场　地

2.5.4.1　场地属性

公路工程中的项目，在数据存储中由项目（IfcProject）实体表示，其主要属性如表2-5-23所示。

表2-5-23　项目主要属性

2.5.4.2　场　地

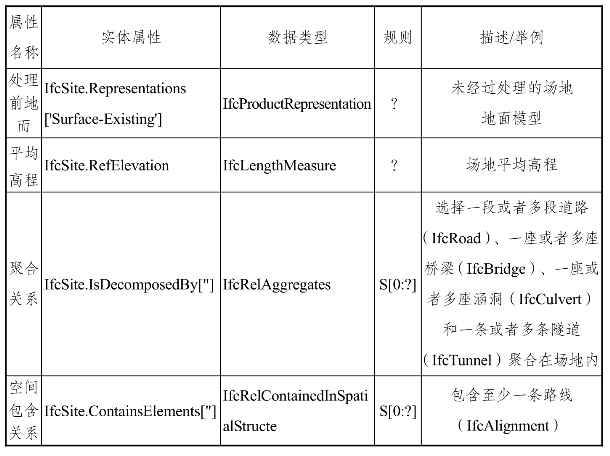

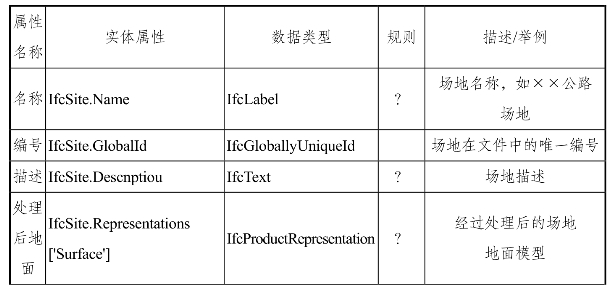

公路工程中的场地，在数据存储中由场地（IfcSite）实体表示。其主要属性如表2-5-24所示。

表2-5-24　场地主要属性

续表

2.5.4.3　地面模型

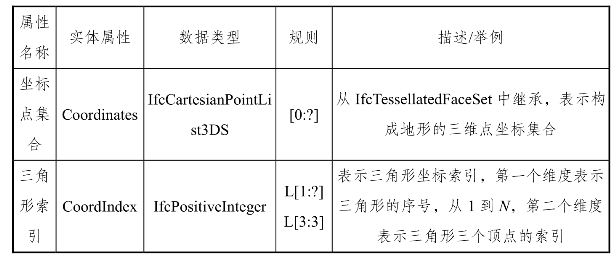

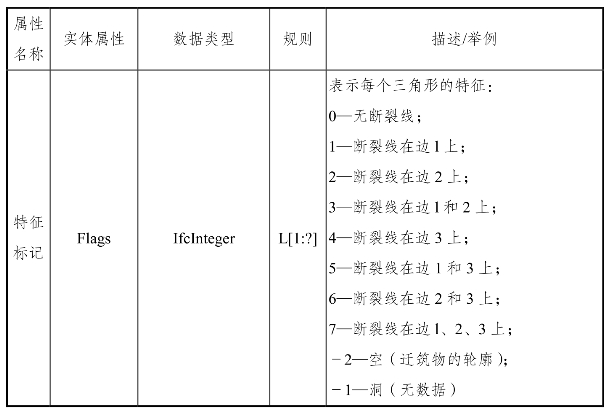

公路工程场地的地面模型，在数据存储中由不规则三角网（IfcTriangulatedIrregularNetwork）实体表示，其主要属性如表2-5-25所示。

表2-5-25　不规则三角网主要属性

续表

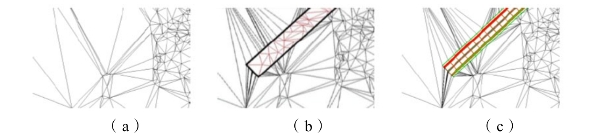

如图2-5-2所示，图（a）为原始地形图，图（b）中矩形框内三角网区域表示为洞（即Flags属性值为－2），图（c）为载入道路模型后的情况。
