2.5.5　线

2.5.5　线

2.5.5.1　路　线

公路工程中的路线，在数据存储中由路线（IfcAlignment）实体表示。其主要属性如表2-5-26所示。

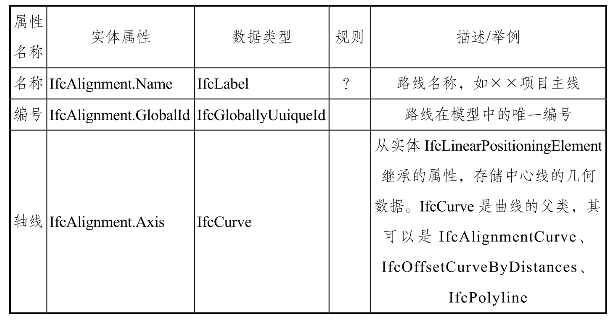

表2-5-26　路线主要属性

路线（IfcAlignment）实体的几何曲线，在数据存储中由路线曲线（IfcAlignmentCurve）实体表示，其主要属性如表2-5-27所示。

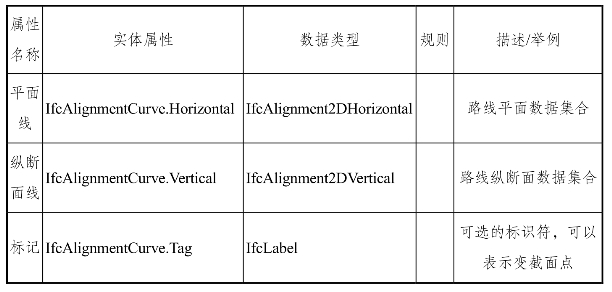

表2-5-27　路线几何曲线主要属性

2.5.5.2　平面线

公路工程的路线平面直线段，在数据存储中由直线段（IfcLineSegment2D）实体表示。其主要属性如表2-5-28所示。

表2-5-28　直线段主要属性

公路工程路线平面曲线中的圆曲线段，在数据存储中由圆曲线段（IfcCircularArcSegment2D）实体表示，圆曲线段除直线段的属性外。其主要属性如表2-5-29所示。

表2-5-29　圆曲线段主要属性

公路工程平面曲线中的平面缓和曲线段，在数据存储中由缓和曲线段（IfcTransitionCurveSegment2D）实体表示。缓和曲线段除直线段的属性外，其主要属性如表2-5-30所示。

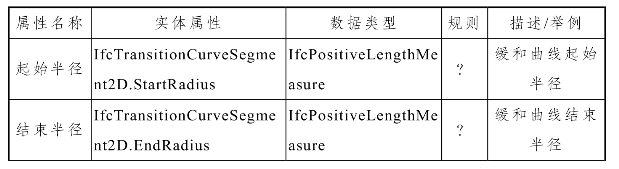

表2-5-30　缓和曲线段主要属性

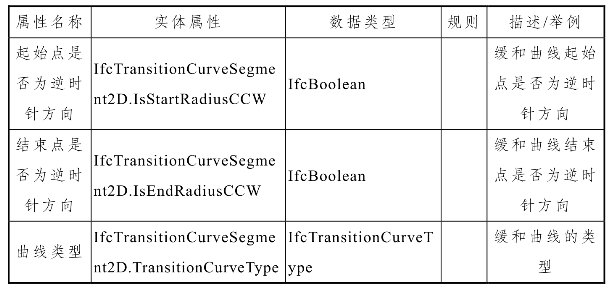

续表

缓和曲线的类型由IfcTransitionCurveType表示，用来表示缓和曲线的曲率。其枚举项定义如下：

BIQUADRATICPARABOLA：四次抛物线；

BLOSSCURVE：布劳斯曲线；

CLOTHOIDCURVE：回旋线；

COSINECURVE：余弦曲线；

CUBICPARABOLA：三次抛物线；

SINECURVE：正弦曲线。

IfcTransitionCurveType的EXPRESS表达如下：

TYPE IfcTransitionCurveType=ENUMERATION OF（

BIQUADRATICPARABOLA，

BLOSSCURVE，

CLOTHOIDCURVE，

COSINECURVE，

CUBICPARABOLA，

SINECURVE）；

END_TYPE；

2.5.5.3　纵断面曲线

公路工程中的路线纵断面曲线，应由纵断面线（IfcAlignment2DVertical）实体表示。其主要属性如表2-5-31所示。

表2-5-31　纵断面曲线段主要属性

公路工程中的路线纵断面线段由路线纵断面线段（IfcAlignment2D VerticalSegment）实体表示。其主要属性如表2-5-32所示。

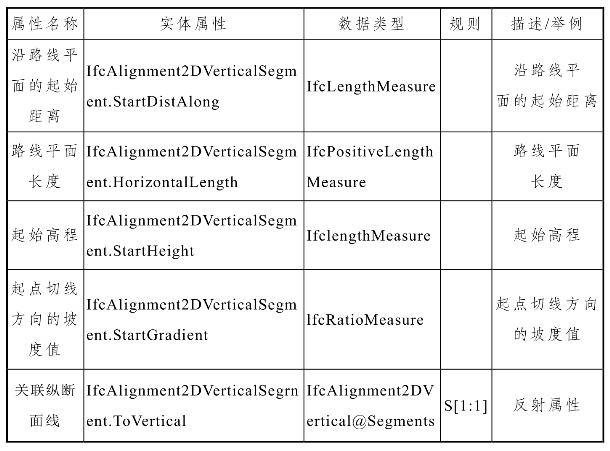

表2-5-32　纵断面线段主要属性

公路工程路线纵断面中的直线段，由纵断面直线段（IfcAlignment2DVerSegLine）实体表示。其主要属性继承自纵断面线段（IfcAlignment2DVerticalSegment），无扩展属性。

公路工程路线纵断面中的圆曲线段，由路线纵断面圆曲线段（IfcAlignment2DVerSegCircularArc）实体表示。除纵断面曲线段（IfcAlignment2DVerticalSegment）的属性外，其主要属性如表2-5-33所示。

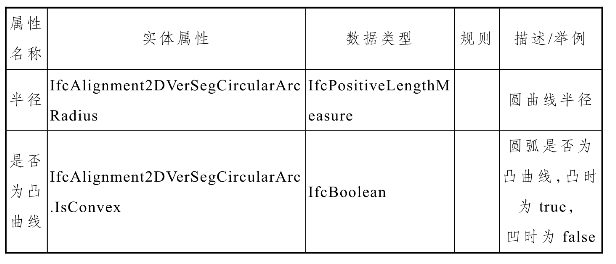

表2-5-33　纵断面圆曲线段主要属性

2.5.5.4　断链

公路工程中的断链，在数据存储中由断链（IfcStationEquation）实体表示，其属性如表2-5-34所示。

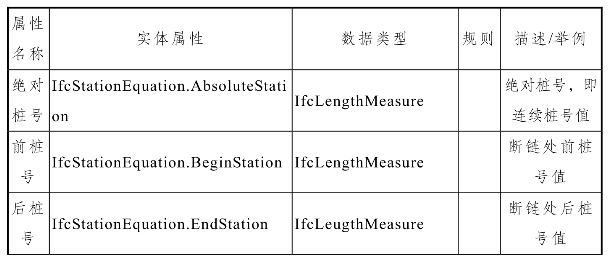

表2-5-34　断链主要属性

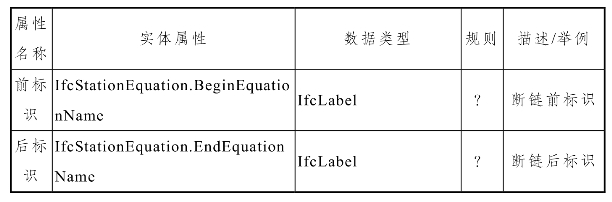

续表
