隧道建模模块由洞身建模和洞门建模两部分组成。由于隧道洞身处于地面以下，不会与地面表层相交，因此建模相对简单，以分段标准断面沿着路线方向拉伸建立隧道模型；而对于洞门，由于与地表相交，因此隧道洞门模型会因地形的起伏而变化各异，因此，针对该问题开发了洞门地面边界自动搜索功能，实现洞门边界与地面的剖切。此外，配套开发了安全设施等建模模块，通过提取图纸信息和路线设计数据，建立了全线的公路三维模型。其示例如图3-4-3所示。

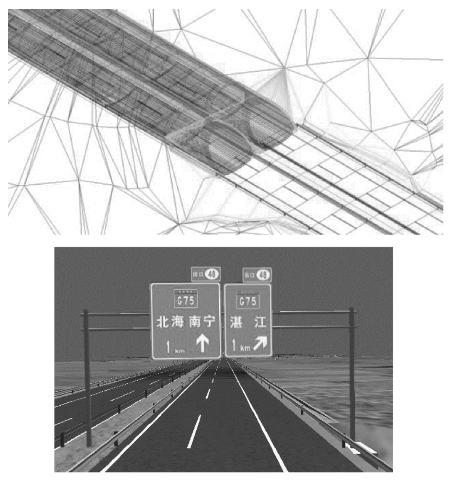

图3-4-3 隧道、交安信息模型
