3.5.1　公路三维模型和BIM数据库的关联

上述构建的BIM三维模型虽然已经具备了部分关键信息（如部件、桩号等），但还不够全面完整，缺少公路周边环境、路网、水系等宏观信息，且没有与空间地理位置进行必要关联。因此，有必要将公路三维模型与BIM多元数据库进行无缝关联，从而实现附带多元信息数据的精准模型平台——公路BIM模型，即公路三维模型和数据库共同构成了公路BIM模型。

前面构建的BIM数据库是一个二维的界面，公路三维模型是一个三维的展示平台，它们都是对同一空间事物的不同描述，具有相同的空间坐标和固定的空间关系。要实现公路BIM的深度应用，就得通过利用共同的空间坐标位置、构造物名称、桩号等关键信息将三维模型与BIM数据库关联，应用Windows的WM_COPYDATA消息进行通信，实现进程间的数据交换技术，如图3-5-1所示。

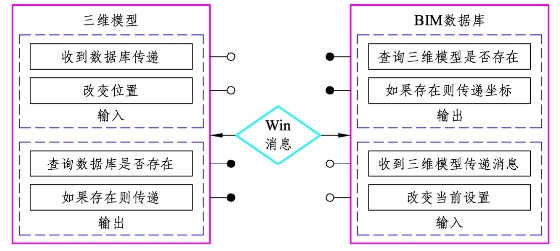

图3-5-1　三维模型平台和BIM数据库信息交换示意
