3.5.3　工程进度计划推演技术

进度是公路建设管理的一大关键，但传统的公路工程进度是以图表文件的形式呈现的，施工单位与建设单位之间只能以周报或者月报的形式来报送进度信息，其更新和动态响应周期难以满足现代化精细化管理的要求。

公路BIM模型中各部件自身具有独立的桩号属性、名称以及从属关系，而公路工程施工进度（计划）是部件在不同时间段内所处的状态。要表现公路工程的施工进度，只需要赋予不同时间节点部件状态属性即可。对于施工状态的动态显示，主要是根据部件的进度属性数据控制部件的三维绘制和显示（透明度），从而达到部件施工状态的动态显示，如图3-5-4所示。

对于构造物部件的透明度处理，通过融合方式进行，Alpha通道决定透明度，其中Alpha值介于0和l之间。根据施工计划或者完成情况给定Alpha值后，通过融合函数实现公路施工进度动态推演功能，如图3-5-5所示。

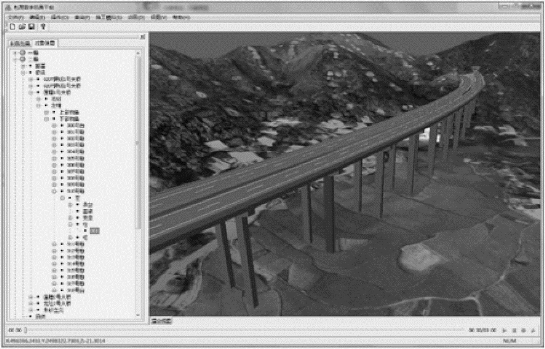

图3-5-4　公路BIM模型部件与名称响应示意

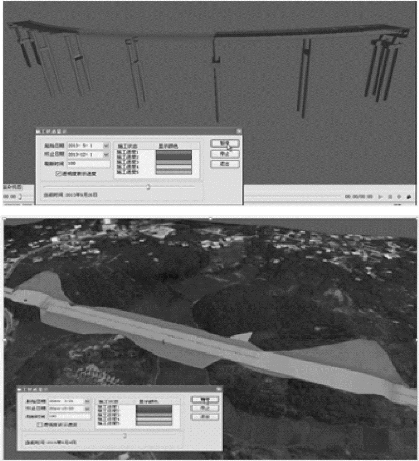

图3-5-5　桥梁、路基施工进度动态显示示意
