7.3.5　水稳定性能

7.3.5.1　浸水膨胀率

炉渣处治土试件在CBR试验中的浸水膨胀率，如图7-11所示。随着炉渣集料掺量增加、养生龄期延长，两类处治土的浸水膨胀率降低。淤泥质土中的腐殖质颗粒带负电，比黏土颗粒具有更发育的双电层，致使其浸水膨胀性明显高于粉质黏土。采用一定掺量的炉渣集料处治后，可有效地降低淤泥土的浸水膨胀率。

Vizcarra等采用20％、40％的炉渣集料对软质黏土进行稳定，发现采用20％炉渣集料稳定后，软质黏土的膨胀率仅由4.9％降低为4.8％。但采用40％炉渣集料稳定后，软质黏土的膨胀率则由4.9％降低至2.3％。

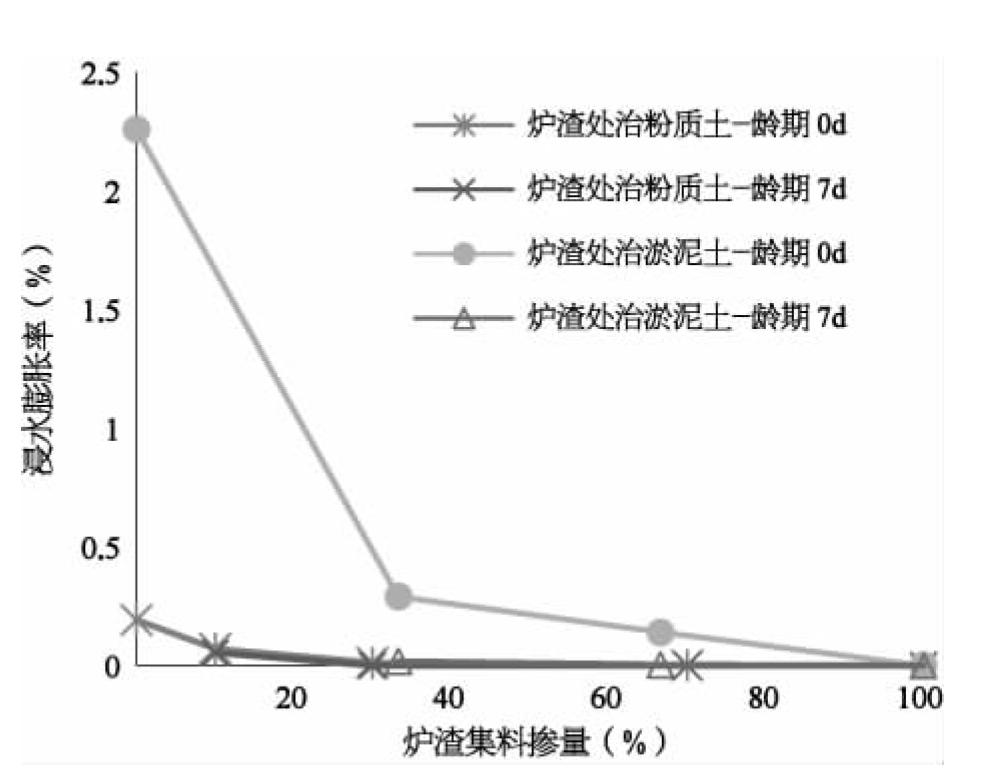

图7-11　炉渣集料处治土的浸水膨胀率

7.3.5.2　浸水对处治土回弹模量的影响

炉渣集料处治土浸水后，回弹模量的降低率，如图7-12所示。浸水后，纯粉质黏土试件回弹模量降低约50％，而纯淤泥土试件的回弹模量降低幅度达到90％以上，表明在水的作用下，淤泥土更容易发生结构破坏。

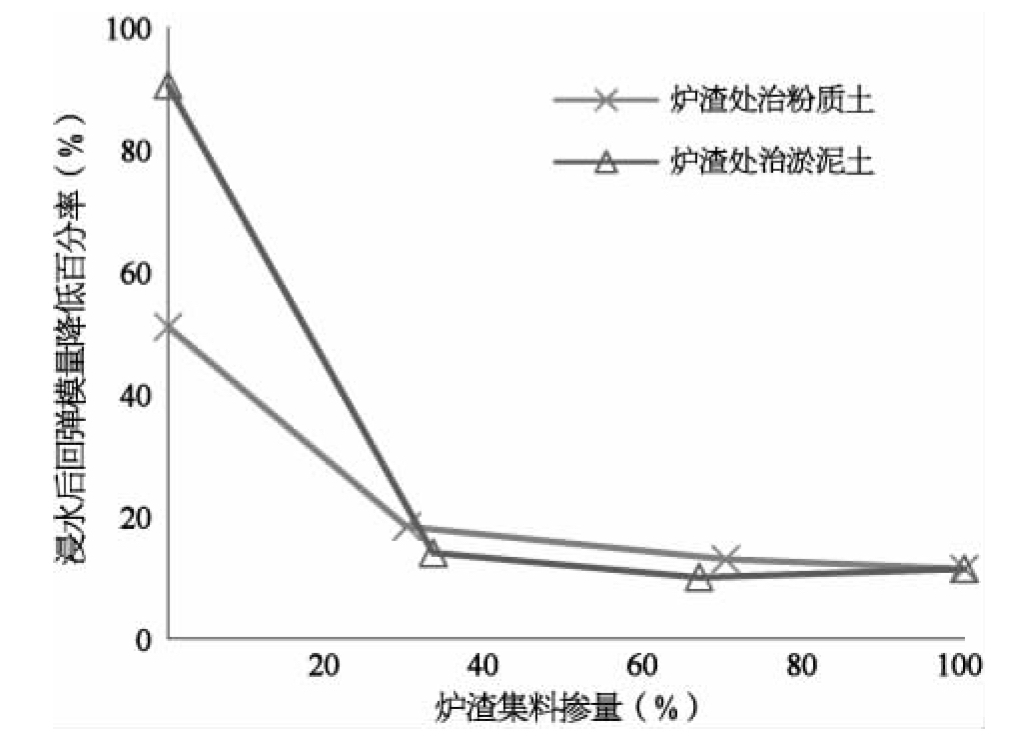

图7-12　浸水后炉渣集料处治土回弹模量降低率

掺加炉渣集料后，处治土回弹模量对水的敏感性显著降低，并随着炉渣集料掺量增加而进一步降低。处治土回弹模量的提高是由于炉渣集料的掺入而引起土体内摩擦力的提高所致，这个处治效果对水的敏感性低，从而在一定程度上保留了处治土的抗变形能力。

综上，炉渣集料可以提高土的综合性能，增大处治土的承载能力，降低其膨胀率。但炉渣集料对不同土类的处治效果不尽相同，如对塑形指数较低的粉质黏土处治效果显著优于对淤泥土的处治效果。
