8.1.5　结构设计参数

8.1.5.1　弯拉强度

水泥稳定类基层结构的疲劳开裂验算采用材料90d的弯拉强度进行。不同炉渣集料掺量下，水泥稳定炉渣碎石混合料90d弯拉强度的试验结果如图8-9所示。随着炉渣集料掺量的增加，试件的弯拉强度有降低的趋势。当炉渣集料掺量超过20％时，炉渣混合料试件的弯拉强度相差不大，降低至对照组（炉渣集料掺量0）弯拉强度的60％以下。

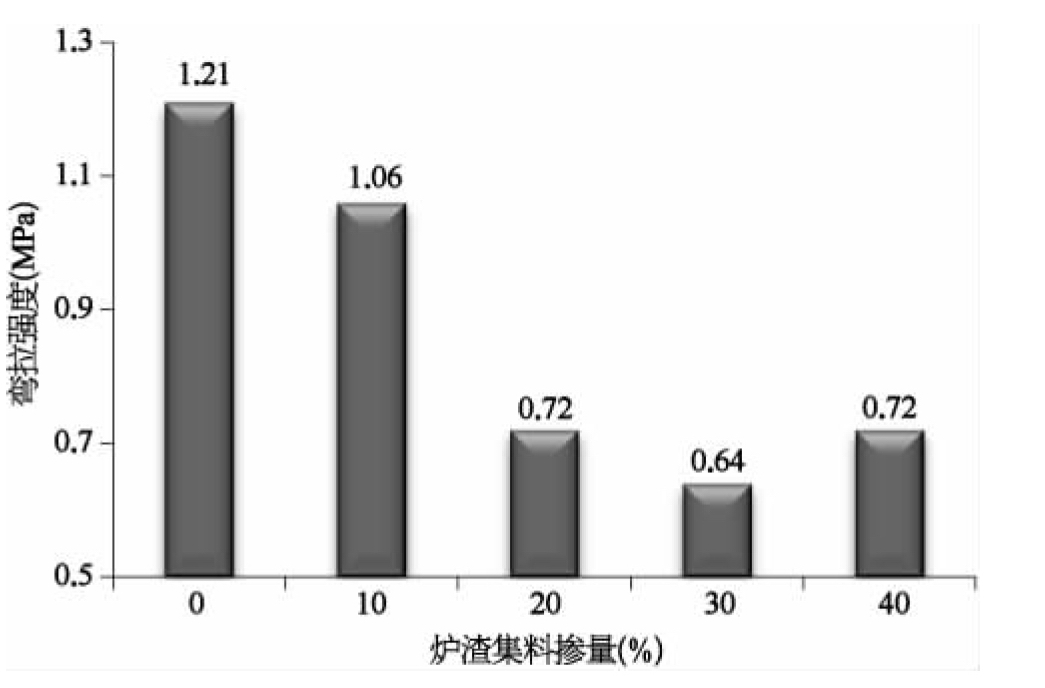

图8-9　弯拉强度试验结果

8.1.5.2　动态抗压回弹模量

《公路沥青路面设计规范》（JTG 50—2017）中规定以材料的动态抗压回弹模量进行结构计算。水泥稳定炉渣碎石混合料动态抗压回弹模量试验结果如图8-10所示。随着荷载级位增加、养生龄期延长，动态抗压回弹模量增大。当炉渣集料掺量不超过20％时，在较大的荷载级位下，炉渣混合料的动态抗压回弹模量有超过对照组的趋势。

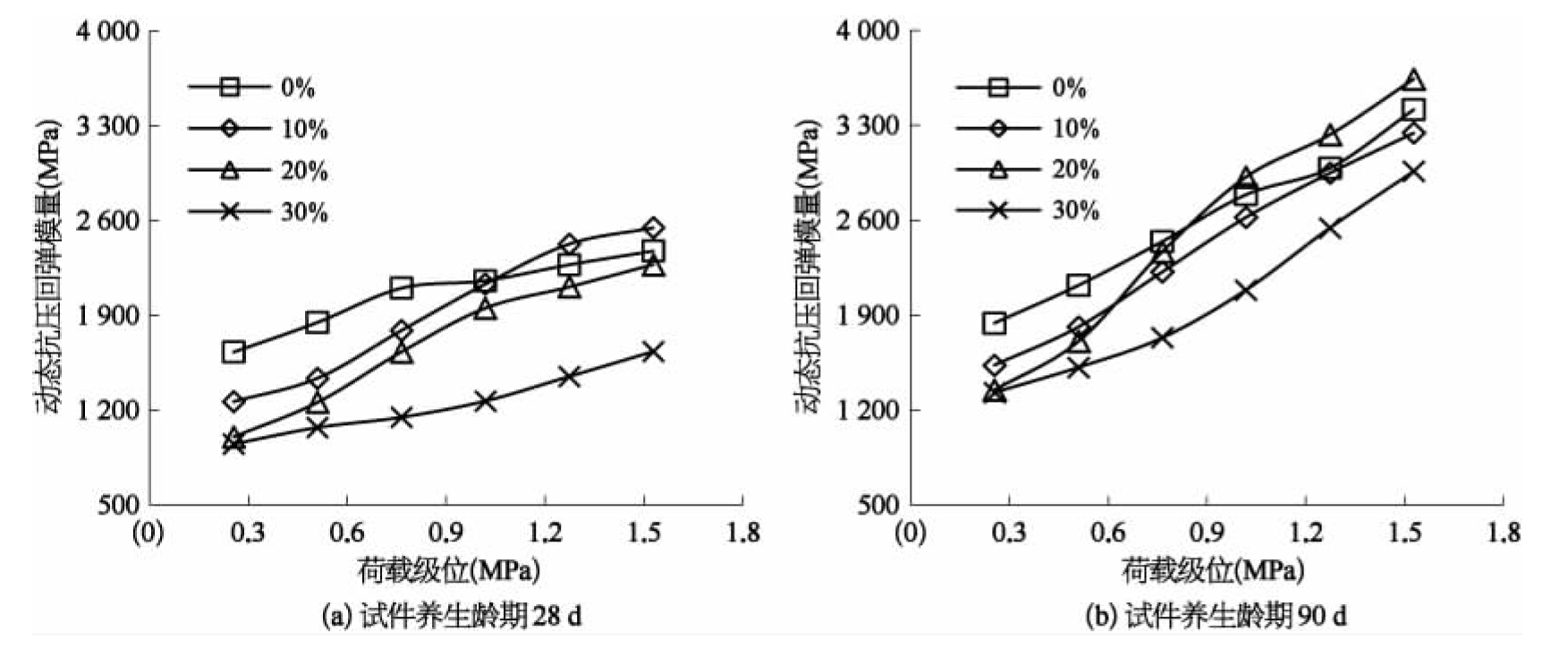

图8-10　动态抗压回弹模量试验结果
