4.4.1　复合交通网络的构建

此处选取内蒙古自治区呼包鄂城市群为研究对象，按照“站点映射法”分别以城市群内所有汽车站和火车站为网络节点，若站点之间通车，则节点之间有边相连，从而得到与其对应的邻接矩阵。将邻接矩阵输入Pajek 软件绘制初始网络拓扑图，整理后分别得到道路交通网络拓扑图和轨道交通网络拓扑图，如图4-1、图4-2 所示。

图4-1　呼包鄂城市群道路交通网络拓扑图

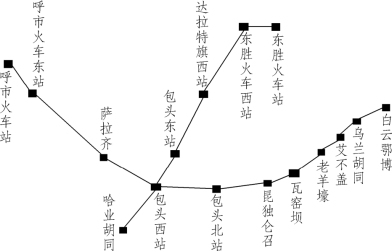

图4-2　呼包鄂城市群轨道交通网络拓扑图

由于呼包鄂城市群位于西北部内陆地区，无水路运输网络且航空运输网络单一，故只将其道路、轨道交通网络进行叠加构建复合交通网络。将地理位置较近的节点视为一个节点，当叠加后的节点间存在多条边相连时将其视作一条边，得到复合交通网络拓扑图。该网络共有166 个节点，如图4-3 所示。

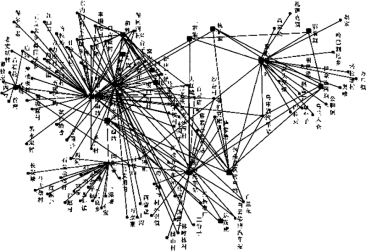

图4-3　呼包鄂城市群复合交通网络拓扑图
