（二）光学系统

1.反光镜 装在镜台下面、镜柱前方的一面可转动的圆镜，有平凹两面。平面镜聚光力弱，适合光线较强时使用。凹面镜聚光力强，适于光线较弱时使用。转动反光镜，可将光源反射到聚光镜上，再经镜台中央圆孔照明标本。

2.聚光镜 在镜台下方，是一组透镜，用于聚集光线提高视野的亮度。镜台上方有一调节旋钮，转动它可升降聚光镜。往上升时增强反射光，下降时减弱反射光。

3.可变光栏 是在聚光镜底部的一个圆环状结构。它装有多片半月形的薄金属片，叠合在中央成圆孔形。在圆环外缘有一突起的小柄，拨动它可使金属片分开或合拢，用于控制光线的强弱，使物像变得更清晰。

4.目镜 装在镜筒上端，其上一般刻有放大倍数（如5×，10×）。目镜内常装有一指示针，用于指示要观察的某一部分。

5.物镜 装在物镜转换器上，一般分低倍镜、高倍镜和油镜3 种。低倍镜镜体较短，放大倍数小；高倍镜镜体较长，放大倍数较大；油镜镜体最长，放大倍数最大。在镜体上刻有数字，低倍镜一般有4×、10×，高倍镜一般有40×、45×，油镜一般是90×、100×，“×”表示放大倍数。

显微镜放大倍数的计算：

目镜放大倍数×物镜放大倍数=显微镜对实物的放大倍数

附：双目光学显微镜构造（图1-2）

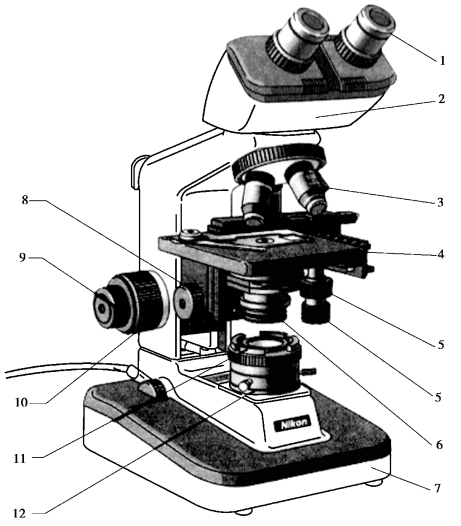

图1-2　双目光学显微镜的结构

1—目镜；2—镜筒；3—接物镜及转换盘；4—载物台；5—标本移动旋钮；6—聚光器；7—底座；8—聚光器旋钮；9—细调焦轮；10—粗调焦轮；11—光源子；12—视场光阑
