带有斜结构部件的定子在Raccoon Mountain发电电动机的应用

5　带有斜结构部件的定子在Raccoon Mountain发电电动机的应用

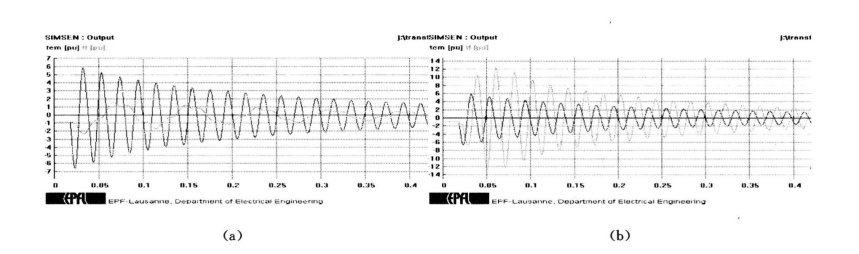

图1　带有斜结构部件的定子基础的短路扭矩和传统的带滑动部件的定子的短路扭矩以及激磁气隙转矩

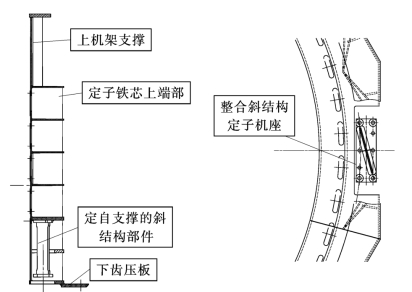

图2　带有整合斜结构部件改造项目中的斜结构部件定子机座

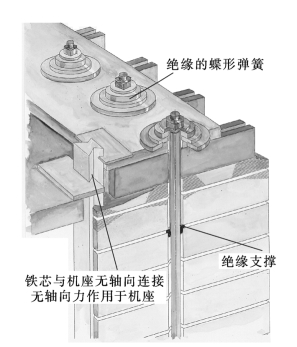

图3　带穿心螺杆的定子铁芯压紧系统

很久以来，斜结构部件仅被应用于新的机组中。因为采用斜结构部件定子要求机坑有足够的空间，所以这种设计不常应用于改造项目。对于Raccoon Mountaion项目，一种新的斜结构部件定子的设计原则已经成功应用。图2显示这种新的技术在Raccoon Mountaion发电电动机的应用，而且这种技术已同时应用于其他类似的情况。

图2所示的设计使斜结构部件设计能够应用于由于原先的滑动设计导致的空间有限的机组的改造。这样一来就可实现斜结构部件在圆度、同心度和刚度的优势而无需考虑建筑方面的影响。

定子机座设计成高扭曲性、高压弯性和高振动强度的焊接结构。定子机座放置在混凝土基础的予埋基础板上。定子铁芯由0.5mm的低损耗硅钢片（2.5W/kg，1.5T）组成。定子铁芯采用穿心拉紧螺杆压紧，见图3。这种结构使压紧力均匀分布且压紧力不作用于定子机座。
