双向泵模型试验

可以根据不同要求设计出性能各异的S形叶片，可以具有近似相同的正反性能，也可以正向运行为主性能较好而反向性能稍差。本文为完全对称S形叶片，但是由于正向和反向运行时进出水流道互换，即正向运行时的进水流道在反向运行时为出水流道，反向运行时正向出水流道则为进水流道，进水和出水流道无法保证完全对称，造成进出水流态的不同，能量损失的大小不一样，所以装置正反向特性会有差异。为使研究更有价值，验证该转轮设计是成功的，试验前通过数值计算，对计算结果进行比较分析，选择了一合理的流道进行了泵站装置试验。装置进出水流道图见图2。

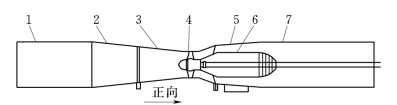

图2　双向贯流泵装置图

1—进（出）水流道；2—圆变方段；3—收缩段；4—叶轮；5—扩散段；6—灯泡体；7—出（进）水流道
