2.4　施加边界约束和载荷处理

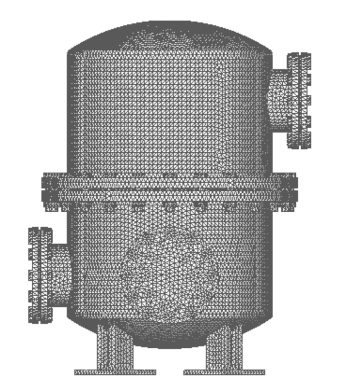

图3　筒体的网格图

为了保证筒体在外力作用下保持平衡，必须进行约束处理，引入边界条件。筒体进行水压试验时，由地脚螺栓固定筒体支腿，因此设置筒体边界条件为：①设置支腿螺栓孔上所有结点固定；②对于支腿底板上的所有结点，设置在其法线方向（Y轴）的平动自由度为零。筒体主要受两个方面的力，即试验时施加的水压力和水自重产生的压力。施加的水压为1.5MPa，其方向为垂直于各受力表面；水自重形成的压力可以通过计算得出，方向也垂直于各受力表面，计算公式为：

式中：p为压力，Pa；ρ为水的比重，1×103kg/m3；g为重力加速度，9.8m/s2；h为受力位置水的深度，m。
