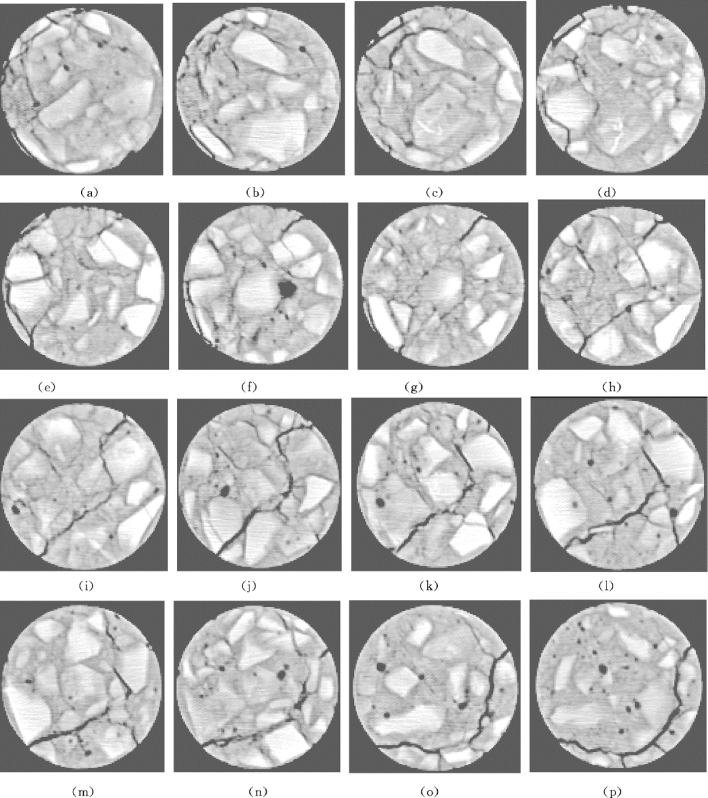

对R50组圆柱体试件的最后一个加载步进行CT扫描，间距为2mm，每个截面取1张CT图像，由试件底部向顶部逐层分布，扫描图像如图8.10所示。从图8.10中可以看出，图8.10（a）只有左上角出现裂缝破坏，其他部位均没有出现裂缝。随着截面的上移，裂纹的出现区域由左上角向右下角移动，到图8.10（p）图只有右下角出现裂纹，而其他区域则没有裂纹。图8.10说明圆柱体试件的破坏属于斜截面破坏。
图8.10 圆柱体试件破坏形态截面图
