由于在单轴静力压缩状态下，再生混凝土破坏部位主要在砂浆内部及骨料与砂浆结合面上。因此，在灰度CT图像上主要研究砂浆的CT数变化。由于砂浆的灰度CT图像内灰度值一般不超过100，定义灰度值55～70等值线为红色，如此获得图8.10 （e）～ （f）的CT图像等值线图，如图8.11所示，这样可以把结构内部质量相同的材料用同一种颜色进行表示，便于对结构材料分布进行分析。

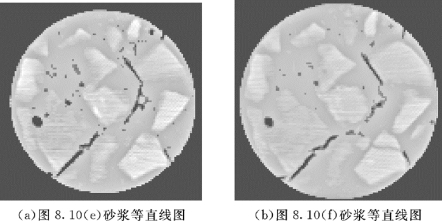

图8.11 R50的CT图像等直线图
