8.3.4　再生混凝土CT图像的3D重现

利用同一应力阶段试件的不同部位进行扫描，得到的CT图像可以完整地再现试件截面或裂纹的三维空间形态。CT试验早期人们只关心断面上裂纹的形状，随着室内力学试验的发展，CT图像三维重建显得愈来愈重要。根据CT图像中的CT数可以生成3D图，生成的原理是在CT图像中颜色比较浅的部分即CT数较大或材料的质量较大，在3D图中处于凸起位置，颜色比较深的部分在3D图中处于凹陷位置，这样整个图就有三维立体感。本书对图8.10 （e）～ （f）进行3D重现，如图8.12所示。从图8.12中看出，试件损伤度越大，图8.12中的深色部分就越多，为损伤研究提供一个新途径。

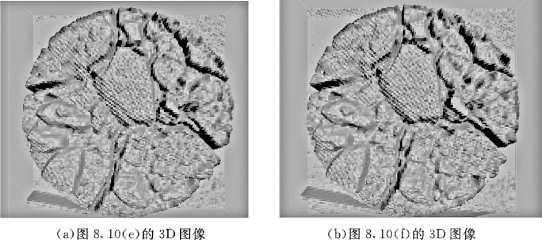

图8.12　R100的3D图像
