5.5.2　相邻齿间角间的几何关系

5.5.2　相邻齿间角间的几何关系

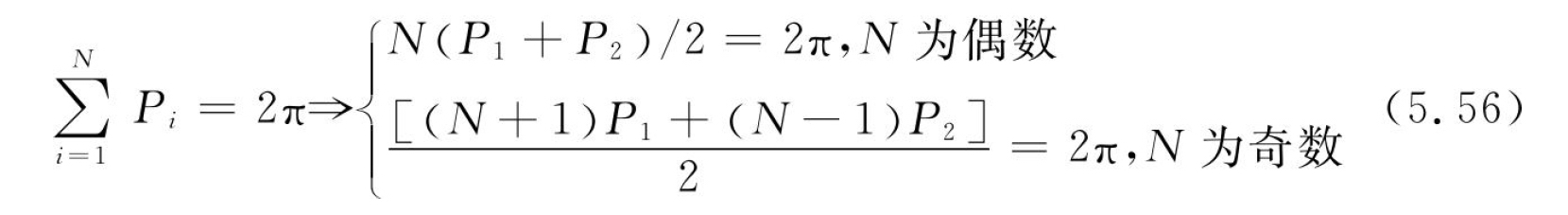

非均匀齿间角铣刀的齿间角通常可以表示为P1，P2，P1，P2，…，其中，P1和P2分别为两个不同的齿间角。具有N个齿的非均匀齿间角铣刀，一般满足如下条件：

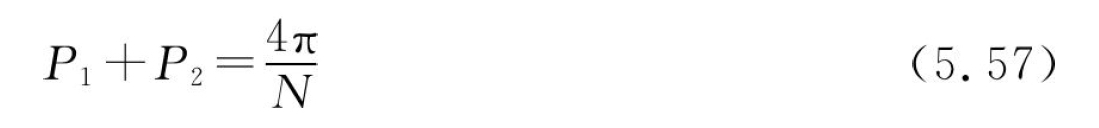

考虑一把具有偶数个刀齿的铣刀，齿间角P1和P2满足如下条件：

根据式（5.53），两个齿间角对应的相位差分别为

将式（5.57）代入式（5.58）并进行简化可以得到

式中：εs=120ωc/（Nn）。

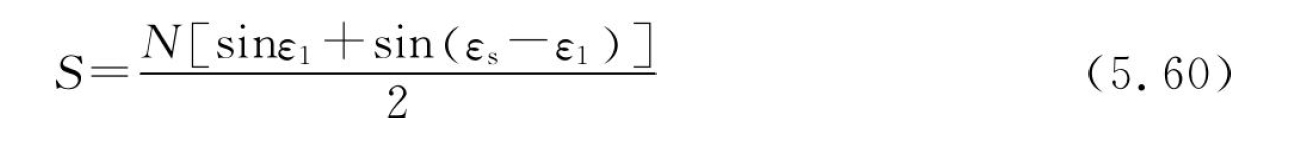

将式（5.59）代入式（5.55）可得

对于给定齿数的铣刀，N为定值。因此，只有sinε1+sin（εs-ε1）影响最终的极限稳定切深。
