夹具设计如图6.13所示，采用一端夹紧，一端点对点装夹的方式。点对点端上下各安装一个压力传感器，传感器与工件接触面为圆弧面点接触。为了确保点对点位置的准确定位，上下夹具部件上对应位置各有三个螺纹定位孔，与传感器上螺纹孔一起确保传感器安装位置的准确性，上下夹具部件采用嵌套的方式装配，确保点对点装夹。另外，为防止出现加工中振松装夹点的现象，螺栓采用自锁螺母固定，确保加工前后装夹力变化由残余应力引入所导致。

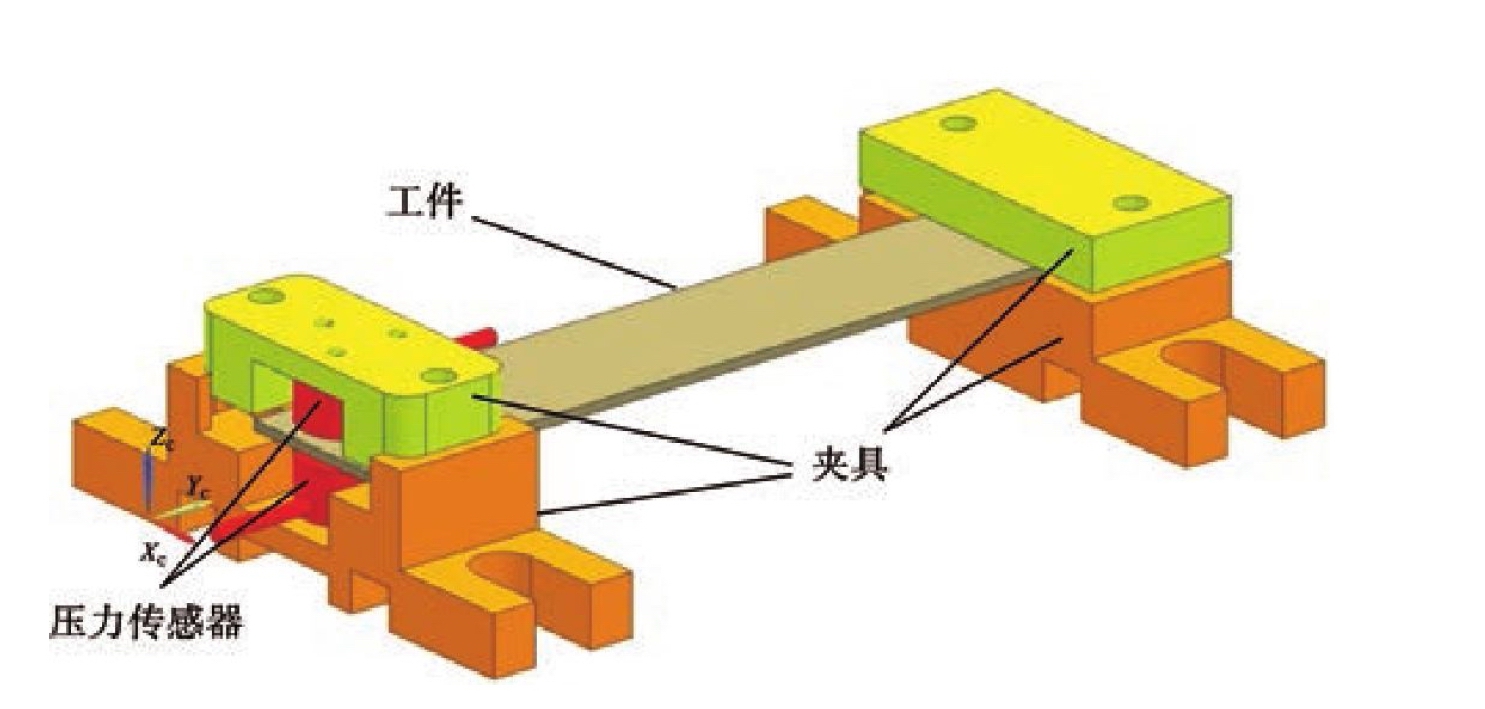

图6.13 平板装夹系统
