6.7.4 变形的求解

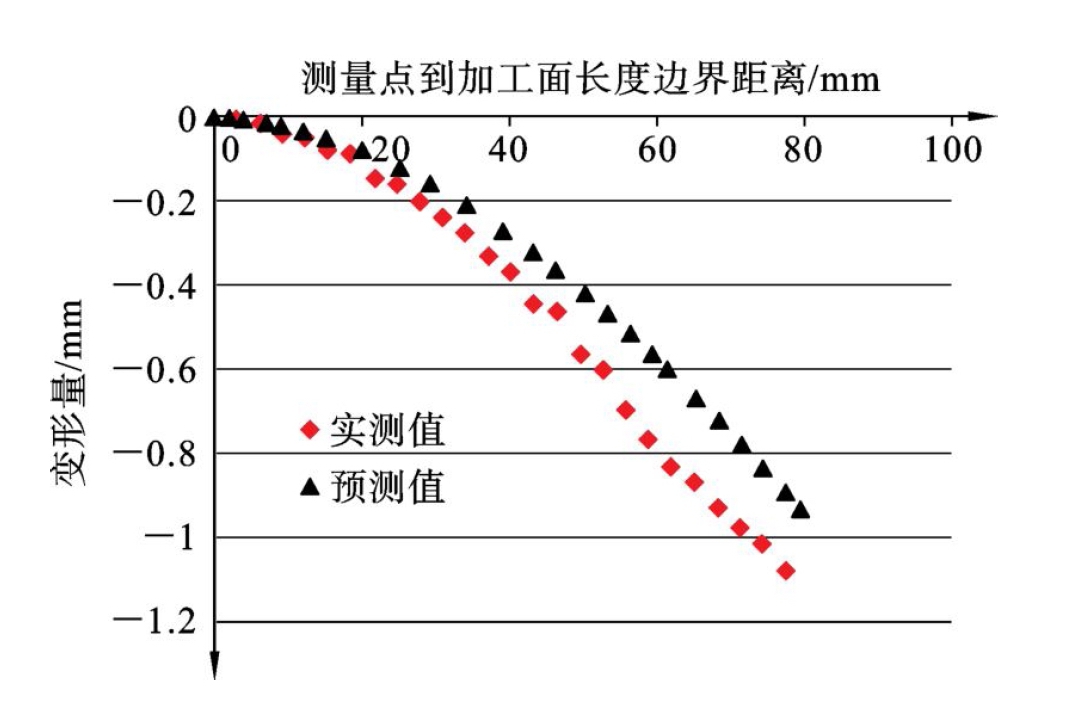

由感知结果可知，薄壁零件上部点装夹对平板的作用力变化为-0.3 N，方向向下；下部点装夹对平板的作用力变化为0.4 N，方向向上。按照求解公式，薄壁零件残余应力变形等效为在工件上下表面感知位置各施加向下的0.3 N和0.4 N的载荷产生的变形值。在有限元分析软件中建立有限元仿真模型，在感知点施加向下的载荷获得工件的变形云图，提取沿长度中线的变形数值。感知预测结果与实测结果对比如图6.14所示，实测最大变形为1.07 mm，感知预测最大变形为0.93 mm，最大感知预测误差为13%。
