不锈钢：腐蚀和SCC问题

不锈钢主要分为5类：奥氏体、铁素体、双相、马氏体和沉淀硬化（PH）。图9显示了这些不锈钢的主要元素（Cr，Ni）组成范围，但不包括具有较高Ni含量的超奥氏体合金。图9还显示了表5中的合金类别：大多数是奥氏体或沉淀硬化（PH）钢。

•奥氏体不锈钢具有较低的退火强度（σy=280～340 MPa），并具有出色的延展性。冷加工可获得更高的强度（和更低的延展性）（例如，在经过30%的冷加工后，σy=825～1035 MPa）。

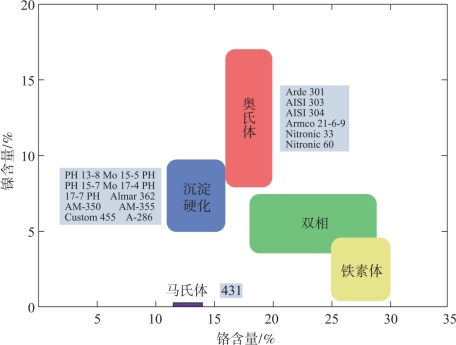

图9　不同类型不锈钢的铬含量与镍含量源自参考文献[107]的数据包络分类包含了表5中的合金

•根据热处理的不同，PH钢的屈服强度会在500 MPa到至少1500 MPa范围之间变化。有三个子类别：马氏体（如PH 13-8 Mo，17-4PH）、奥氏体-马氏体（如PH 15-7 Mo，17-7 PH）以及奥氏体（如A-286）。

不锈钢可用于多种结构，包括燃料管道、液压系统和管路系统。这些钢通常属于“标准”奥氏体AISI 300系列，基本上是Cr-Ni和Cr-Ni-Mo钢，其中添加了少量的其他元素。需要注意的是，21-6-9是一个例外，这是一种铬-镍-锰合金，在环境温度和高温下通常比300系列更强。这种合金在航天飞机轨道器上得到了广泛的应用[4]。

所有类型的不锈钢都可用于特定的结构和机械系统，或作为其候选材料。PH级的不锈钢特别适用于（但不仅限于）高强度耐腐蚀螺栓和螺母。
