任务2　绘制螺栓连接图

任务2　绘制螺栓连接图

根据如图6-13所示螺栓连接的装配示意图，绘制M20×60的螺栓连接图。

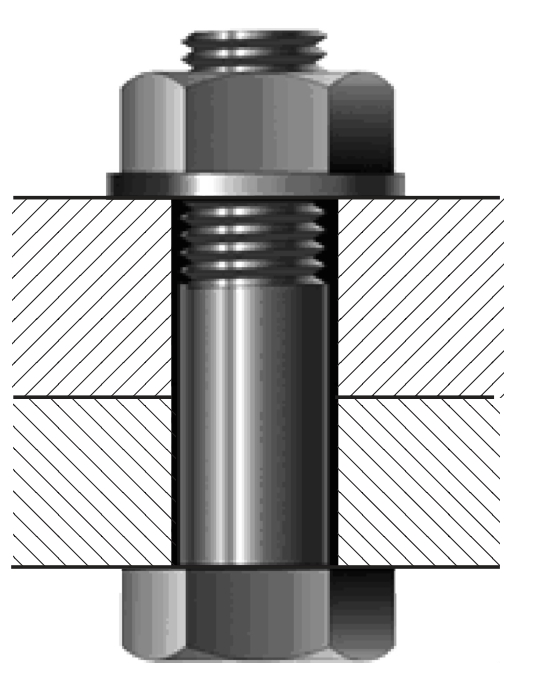

如图6-13所示的螺栓连接，两个较薄的被连接件，钻有光孔，将螺栓穿过光孔后，加上垫片和螺母拧紧，将两连接件固定。观察该装配图，有如下特点：

（1）被连接件一般为两个不太厚的零件，以便螺栓能完全穿过；

（2）两个被连接件上加工出的通孔是光孔，不是螺纹孔；

（3）光孔直径大于螺栓杆直径，所以绘制时它们之间应留有空隙。

（4）靠近螺栓头部的螺栓杆不带螺纹，螺纹终止线处于两被连接件结合面与垫片之间。

（5）所有的螺纹紧固件都未剖切，只剖切了两个被连接零件。

螺栓连接是指将两个不太厚的并允许钻通孔的零件，用螺栓、螺母、垫片紧固起来。

螺纹紧固件比如螺栓、螺母、垫圈、螺钉、螺柱等均是标准件。绘制时结构尺寸与画法均应符合国标规定，螺栓、螺母的画法前面已经做过介绍，这里介绍平垫圈的画法与标记。

一、平垫圈的画法与标记

1.平垫圈的结构与画法

垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面因为拧螺母而被刮伤。垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。

2.平垫圈的标记

平垫圈的公称尺寸是与其配用的螺纹公称直径d，其规定标记为：

名称　标准代号　公称尺寸—性能等级

如图6-14所示垫圈，其标记为“垫圈　GB/T 95—2002 12”。

查表可知，公称规格d=12 mm，性能等级为100HV级，不经表面处理。

二、螺栓连接图的比例画法

螺母的结构如图6-9所示，依据相配合的螺栓的公称直径d，按比例法确定其绘图尺寸。

螺栓连接图的比例画法如图6-15所示。

螺纹连接的画法规定：

（1）两个被连接零件表面接触，结合面只画一条轮廓线，且不得将粗实线特意加粗。

在剖视图中，相互接触的两个零件其剖面线方向应相反，而同一零件在各个剖视图中的剖面线的倾斜方向和间隔相同。

（2）不接触的表面，不论间隔多小，在图上应画出两条轮廓线。螺杆穿过两零件的通孔，螺杆和通孔的轮廓线应分别绘制，画两条线。

（3）通孔内的螺栓杆上应画出牙底线和螺纹终止线，表示拧紧螺母时有足够的螺纹长度，且螺纹终止线处于被连接件结合面与垫片之间。

（4）当剖切平面通过螺栓、螺柱、螺钉、螺母及垫圈等紧固件的轴线时，所有螺纹紧固件应按未剖切绘制，只画外形。

任务实施

一、确定M20×60螺栓尺寸

根据如图6-15所示的比例画法和M20螺栓直径d=20 mm，确定螺栓各部分的尺寸。

二、螺栓连接图的画法

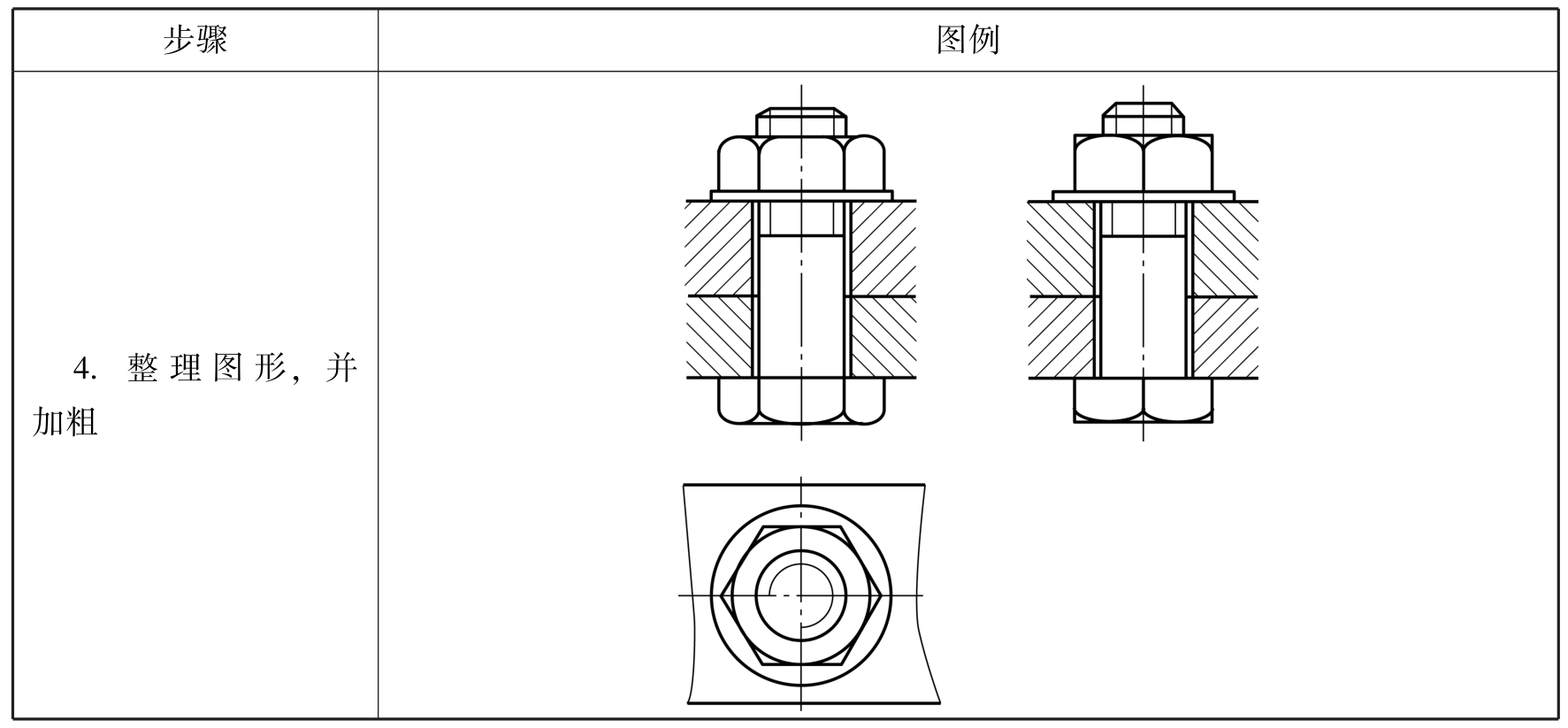

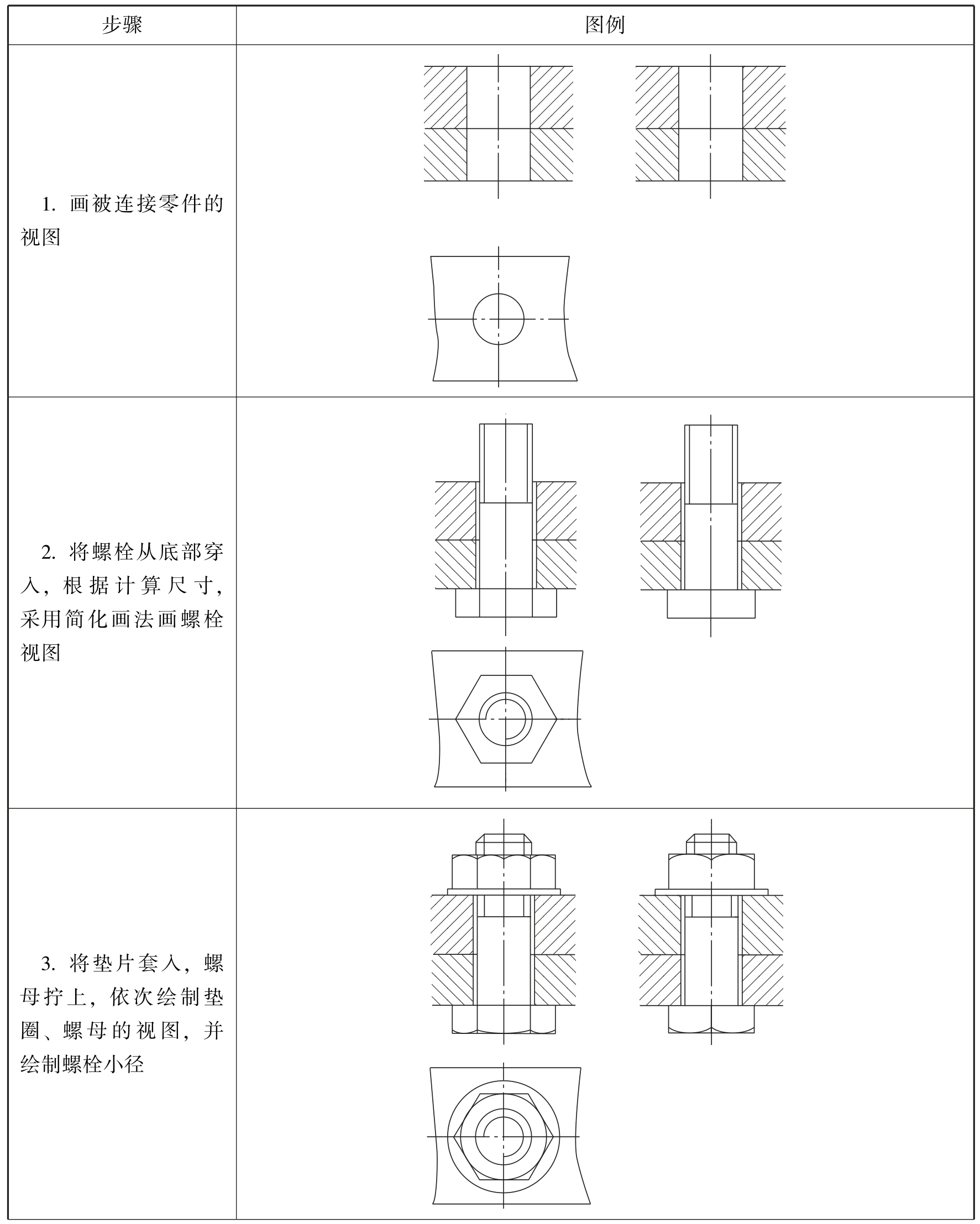

绘制螺栓连接图的步骤见表6-4。
