任务4　绘制螺钉连接图

任务4　绘制螺钉连接图

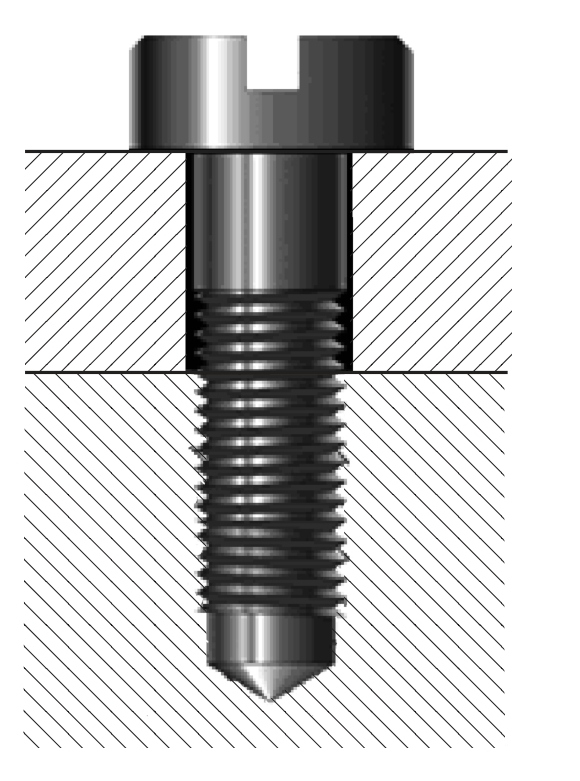

根据如图6-19所示的螺钉连接，绘制M10×30螺钉连接的视图。

如图6-19所示的螺钉连接，上面零件较薄且钻有光孔，下面零件较厚且带螺纹孔，螺钉的一端穿过上面零件，拧入下面零件内，将两个零件紧固在一起。观察该装配图，有如下特点：

（1）两个被连接件中，上面的较薄，钻光孔，以便螺钉能穿过；下面的较厚，钻螺纹孔，以便螺钉拧入固定零件；

（2）螺钉的螺纹大部分旋入下面的零件，螺纹终止线在两个零件的结合面上方。

（3）上面较薄零件的光孔直径大于螺柱直径，所以绘制时它们之间应留有空隙。

（4）螺钉头部开有凹槽。

螺钉连接一般用于受力不大又不需要经常拆装，而且被连接件之一较厚的情况下。较薄的零件加工出通孔，较厚的零件加工出不通螺纹孔。螺钉由头部和螺杆两部分构成，连接时，将螺钉直接拧入零件的螺纹孔中，依靠螺钉的头部压紧另一被连接件。

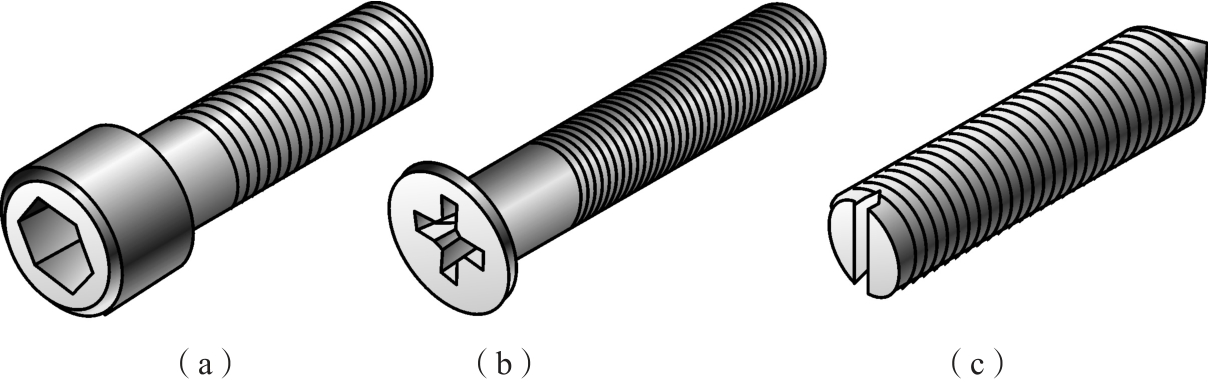

螺钉的一端有螺纹，旋入被连接零件的螺孔中，另一端按头部形状分为：内六角圆柱头、开槽圆柱头、沉头螺钉。螺钉的分类如图6-20所示。

一、识读开槽圆柱头螺钉的标记

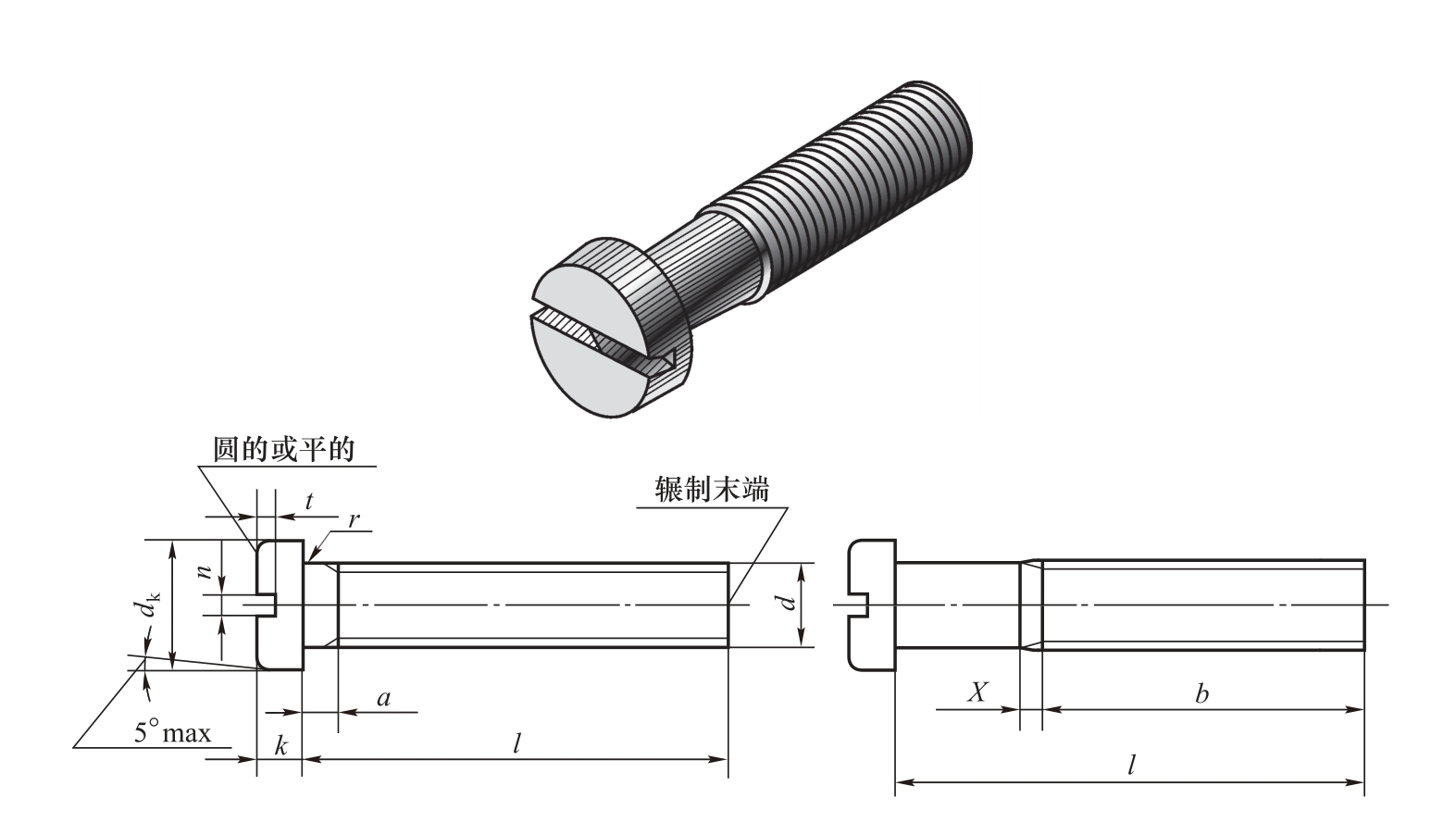

开槽圆柱头螺钉的结构尺寸如图6-21所示。有全螺纹和半螺纹两种形式。

开槽圆柱头螺钉的规格尺寸是螺纹大径d和公称长度l，其规定标记为：

名称　标准代号　螺纹代号×长度

如图6-21所示螺钉，其标记为“螺钉　GB/T 65-2000　M10×30”。

查表可知，该螺钉为螺纹规格d=10 mm，公称长度l=30 mm，性能等级为4.8级，不经表面处理的A级开槽圆柱头螺钉。

二、螺钉连接图的绘图比例

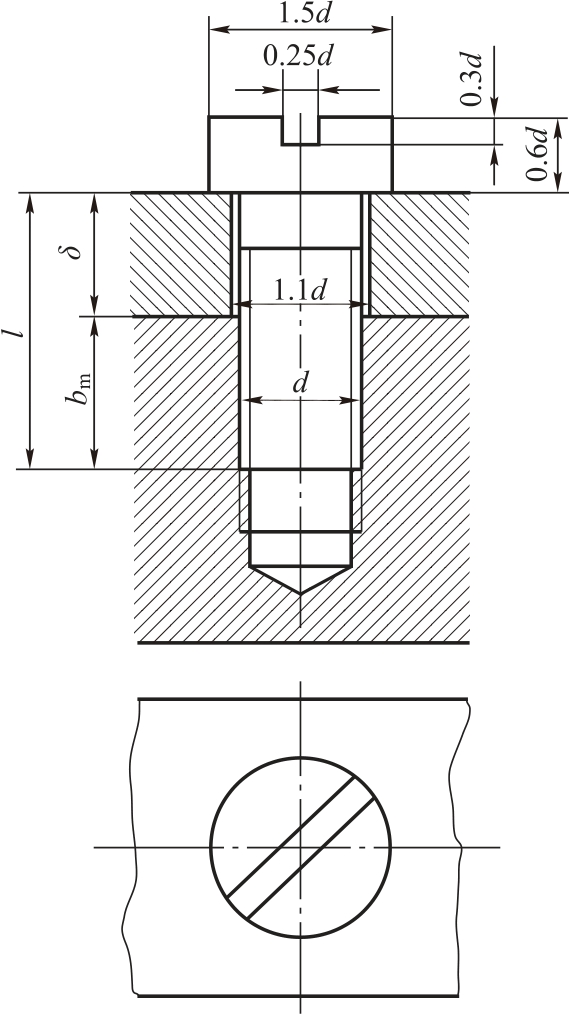

螺钉连接图的绘图比例如图6-22所示。

螺钉连接的画法规定：

（1）螺钉的螺纹终止线在两被连接件的结合面之上，说明尚有拧紧的余地；

（2）螺钉一字槽的水平投影与水平方向成45°倾斜，可画两条线，也可以涂黑表示。

任务实施

绘制开槽圆柱头螺钉的视图

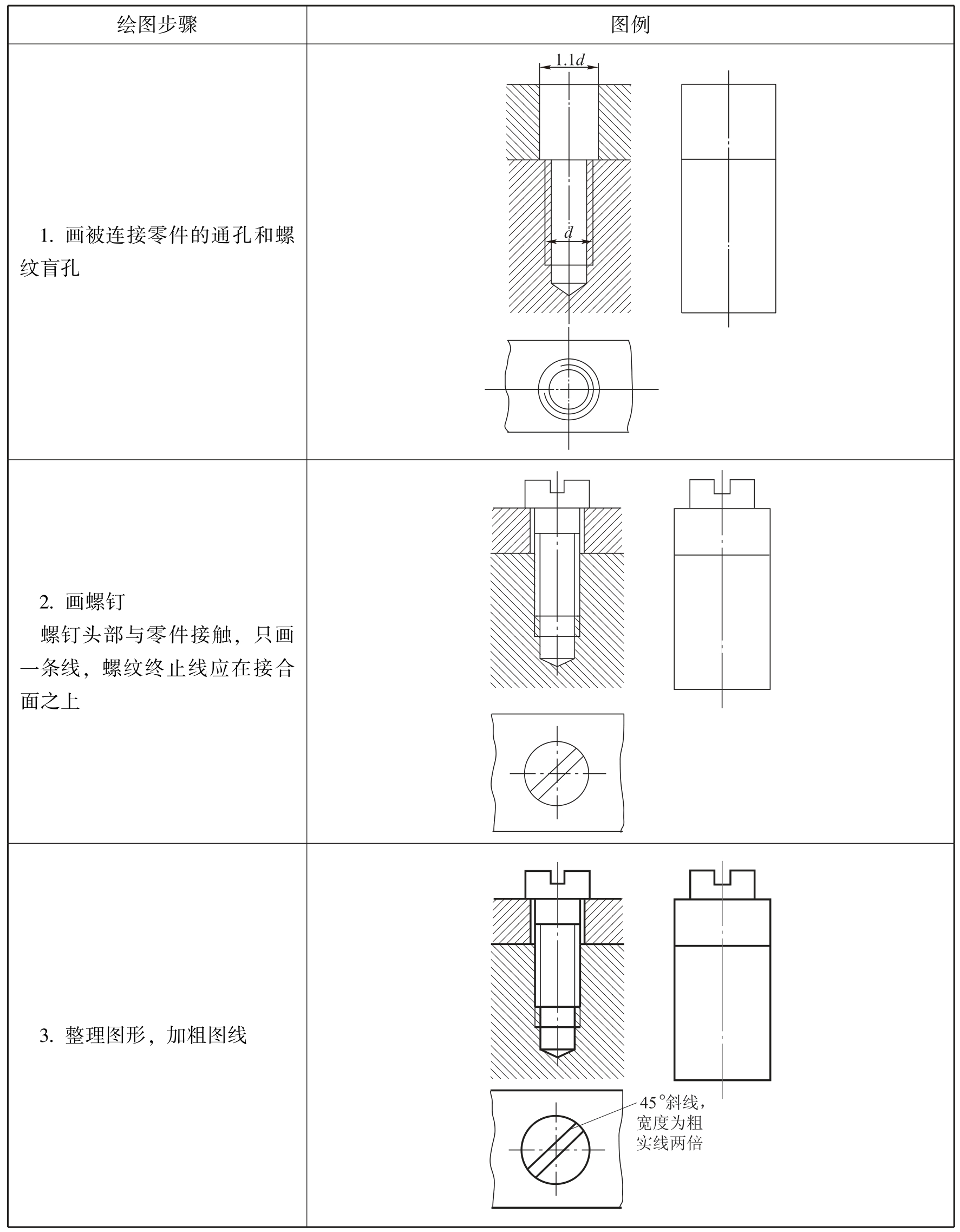

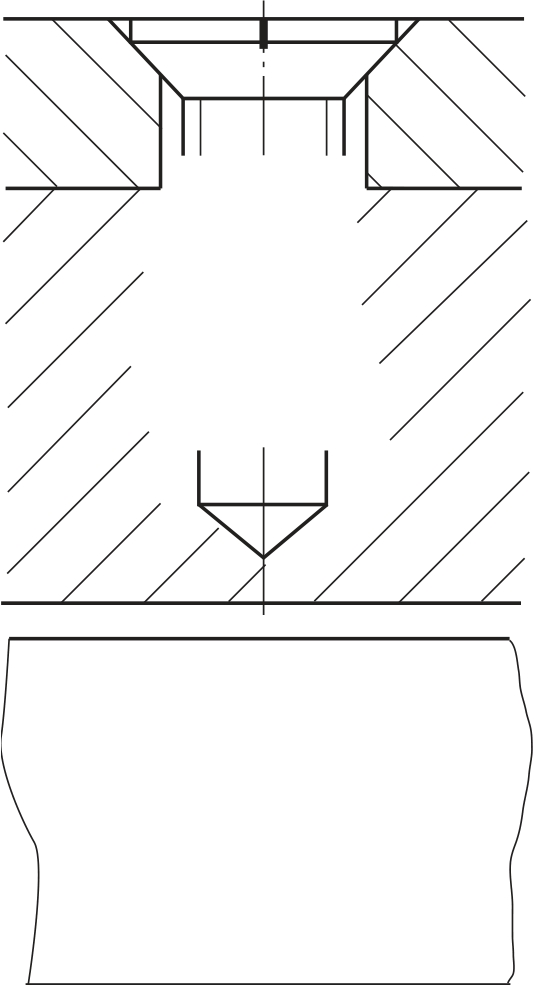

绘制螺钉连接图时，螺钉的结构尺寸按比例法确定，已知螺纹公称直径为d（D），采用简化画法，绘图步骤见表6-6。

完成螺钉连接图，如图6-23所示。
