任务3 绘制双头螺柱连接图

任务3 绘制双头螺柱连接图


根据如图6-16所示双头螺柱连接的装配示意图,绘制螺柱M20×50的连接图。


如图6-16所示的双头螺柱连接,上面零件较薄且钻有光孔,下面零件较厚且带螺纹孔,双头螺柱的一端拧入下面零件内,然后安装上面的零件,再加上平垫圈,拧上螺母,将两个零件紧固在一起。观察该装配图,有如下特点:


图6-16 双头螺柱连接


双头螺柱连接

(1)两个被连接件中,上面的较薄钻光孔,以便螺柱能穿过;下面的较厚钻螺纹孔,以便螺柱拧入固定零件;

(2)双头螺柱的下面一端全部旋入螺纹孔中,螺纹终止在两个零件的接合面处,保证被连接件之间有足够的紧固力。

(3)上面较薄零件的光孔直径大于螺柱直径,所以绘制时它们之间应留有空隙。


当被连接的两零件一个较薄,另一个较厚,或不允许钻成通孔而不宜采用螺栓连接,或因拆装频繁,又不宜采用螺钉连接时,可采用双头螺柱连接。

双头螺柱连接一般由双头螺柱、螺母和垫圈组成,是将双头螺柱穿过一个钻有光孔的较薄的被连接件,拧入另一个带螺纹孔的较厚的零件中,然后加上平垫圈,拧上螺母,从而实现将两个零件紧固在一起的作用。

双头螺柱没有头部,两端均加工有外螺纹,一端必须全部旋进被连接零件的螺孔内,称为旋入端;另一端与螺母旋合,紧固另一个被连接件,称为紧固端。

一、识读双头螺柱的标记

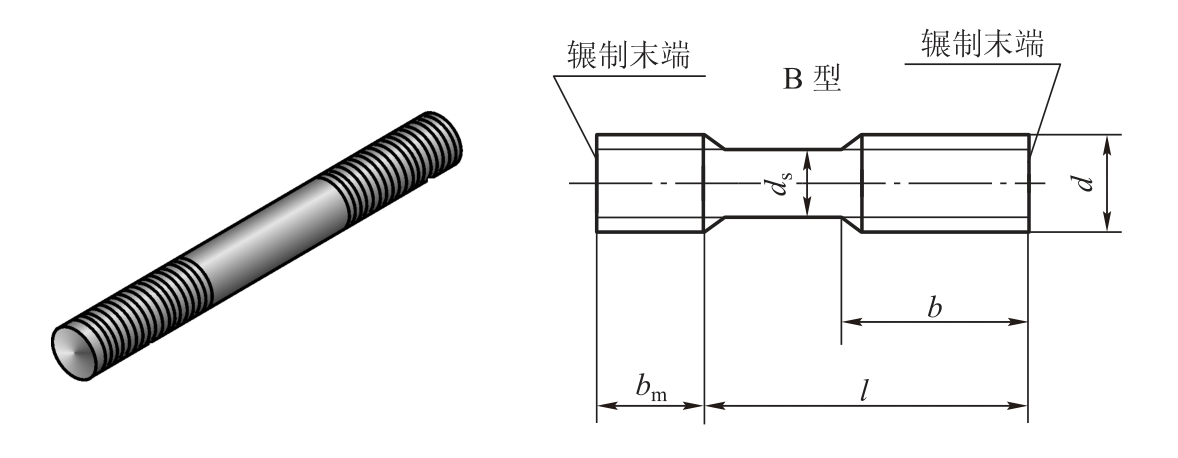

双头螺柱的结构尺寸如图6-17所示。标注bm尺寸的部分为旋入端,连接时,将其全部旋入被连接零件的螺纹孔中。


图6-17 双头螺柱的结构尺寸

螺柱的规格尺寸是螺纹大径d和公称长度l,其规定标记为:

名称 标准代号 类型 螺纹代号×长度

如图6-17所示螺柱,其标记为“螺柱 GB/T 899-1998 M10×40”。

查表可知,该螺柱两端均为粗牙普通螺纹,螺纹规格d=10 mm,公称长度l=40 mm,性能等级为4.8级,不经表面处理,B型(B省略不注),bm=1.5d。

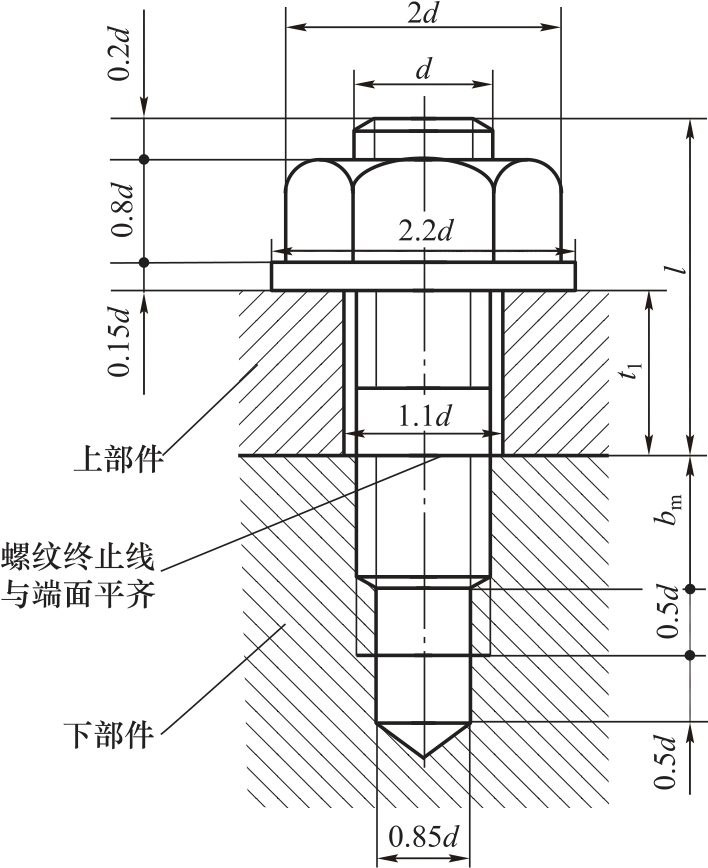

图6-18 螺柱连接图的绘图比例

二、螺柱连接图的比例画法

螺柱连接图的绘图比例如图6-18所示。

双头螺柱零件的画法规定:

(1)螺柱旋入端的螺纹终止线应与零件结合面平齐,表示旋入端全部拧入,足够拧紧;

(2)螺柱和螺纹孔的大径、小径的粗实线和细实线应分别对齐。


螺柱的公称长度l按下式计算后取标准长度:


式中:s——垫圈厚度,取s=0.15d;

m——螺母高度,取m=0.8d;a——螺柱末端超出螺母的高度,取a=0.3d。

任务实施

绘制螺柱连接图

绘制螺柱连接图时,螺柱、螺母、垫圈的结构尺寸按比例法确定,已知螺纹公称直径为d(D),采用简化画法,绘图步骤见表6-5。


双头螺柱连接

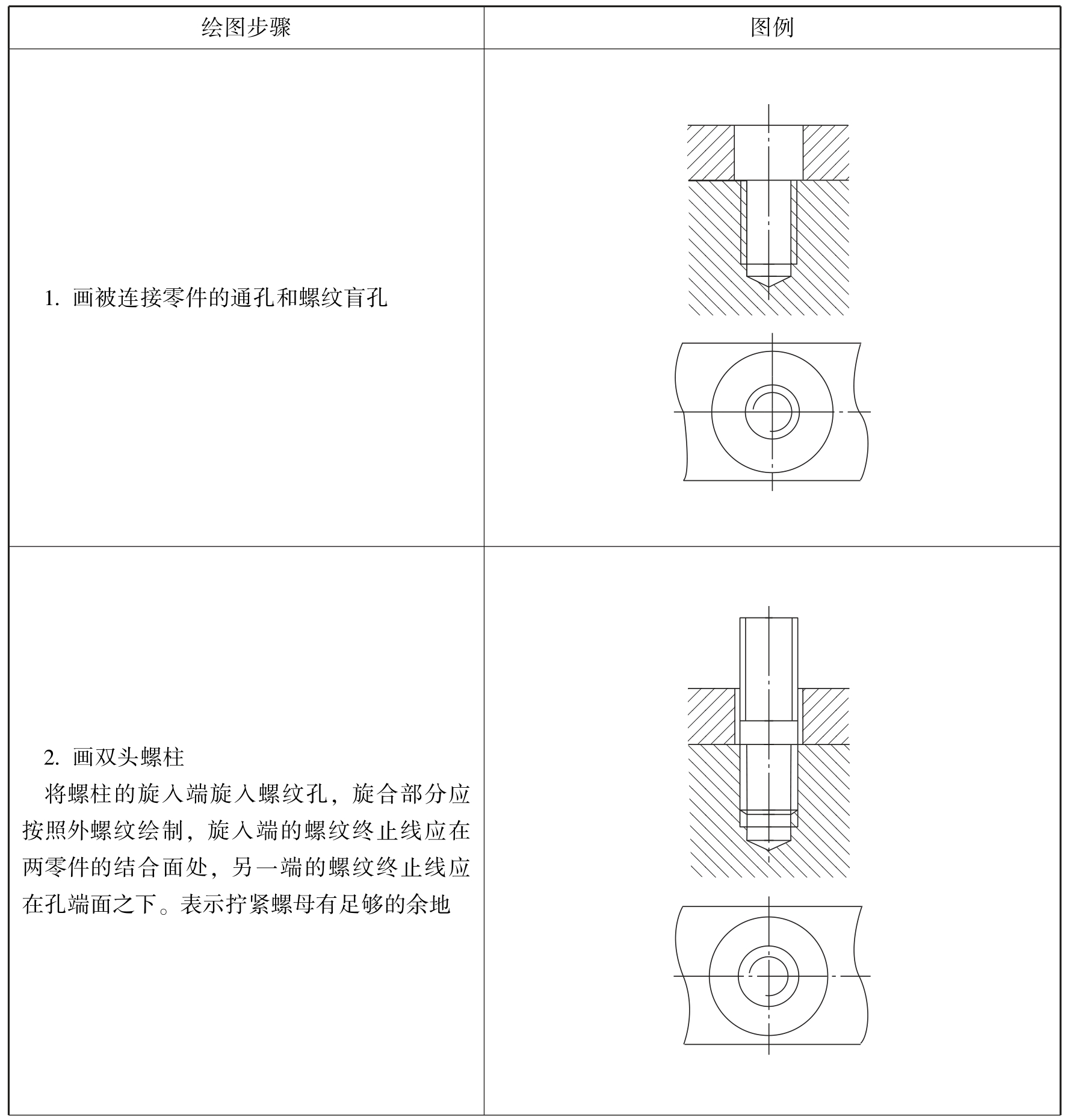

表6-5 绘制螺柱连接图的步骤

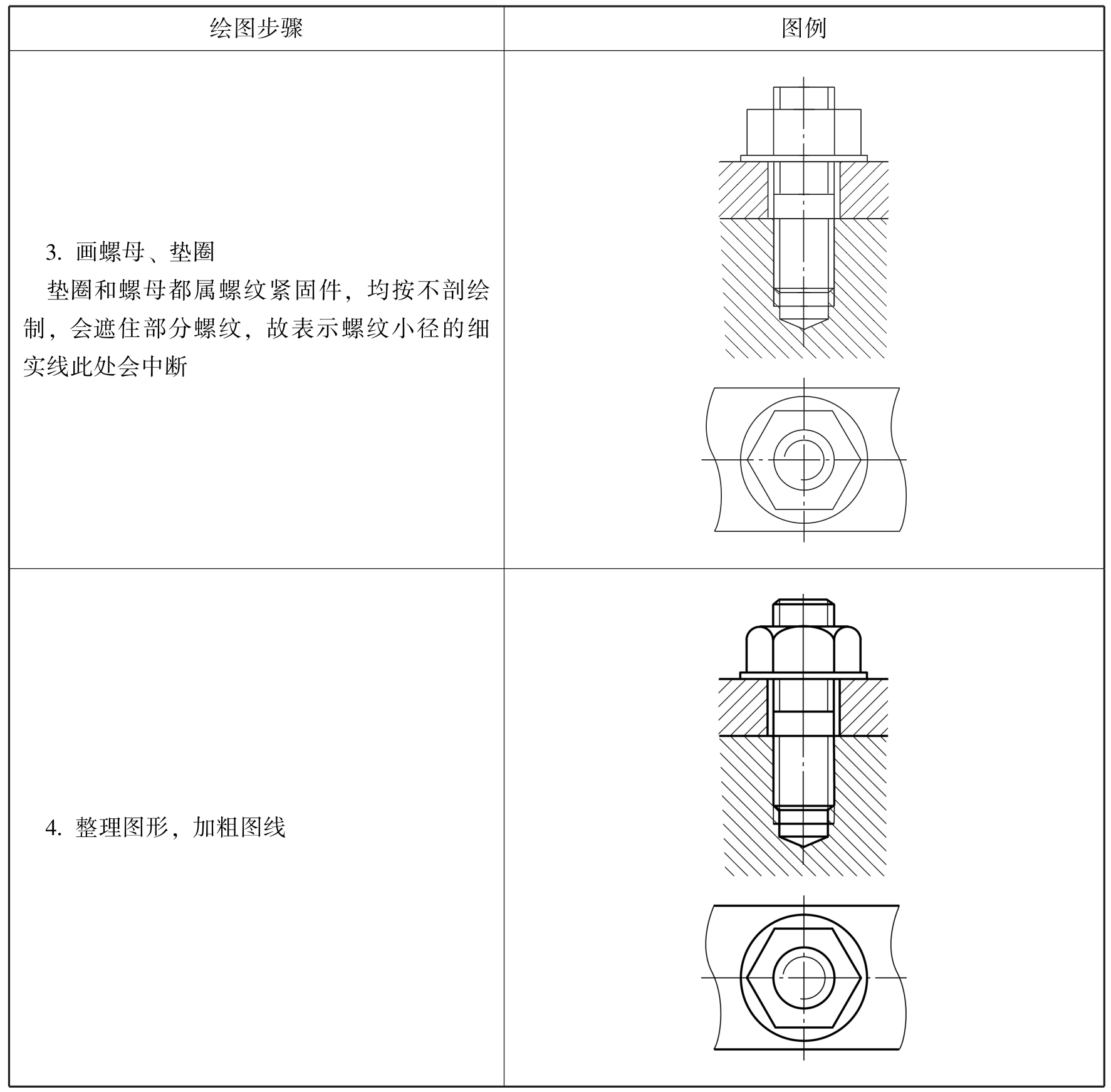

续表



双头螺柱连接的垫圈既可以用平垫圈又可以用弹簧垫圈;

双头螺柱的螺纹紧固端的长度可以根据连接板的厚度进行调整。
