附　录

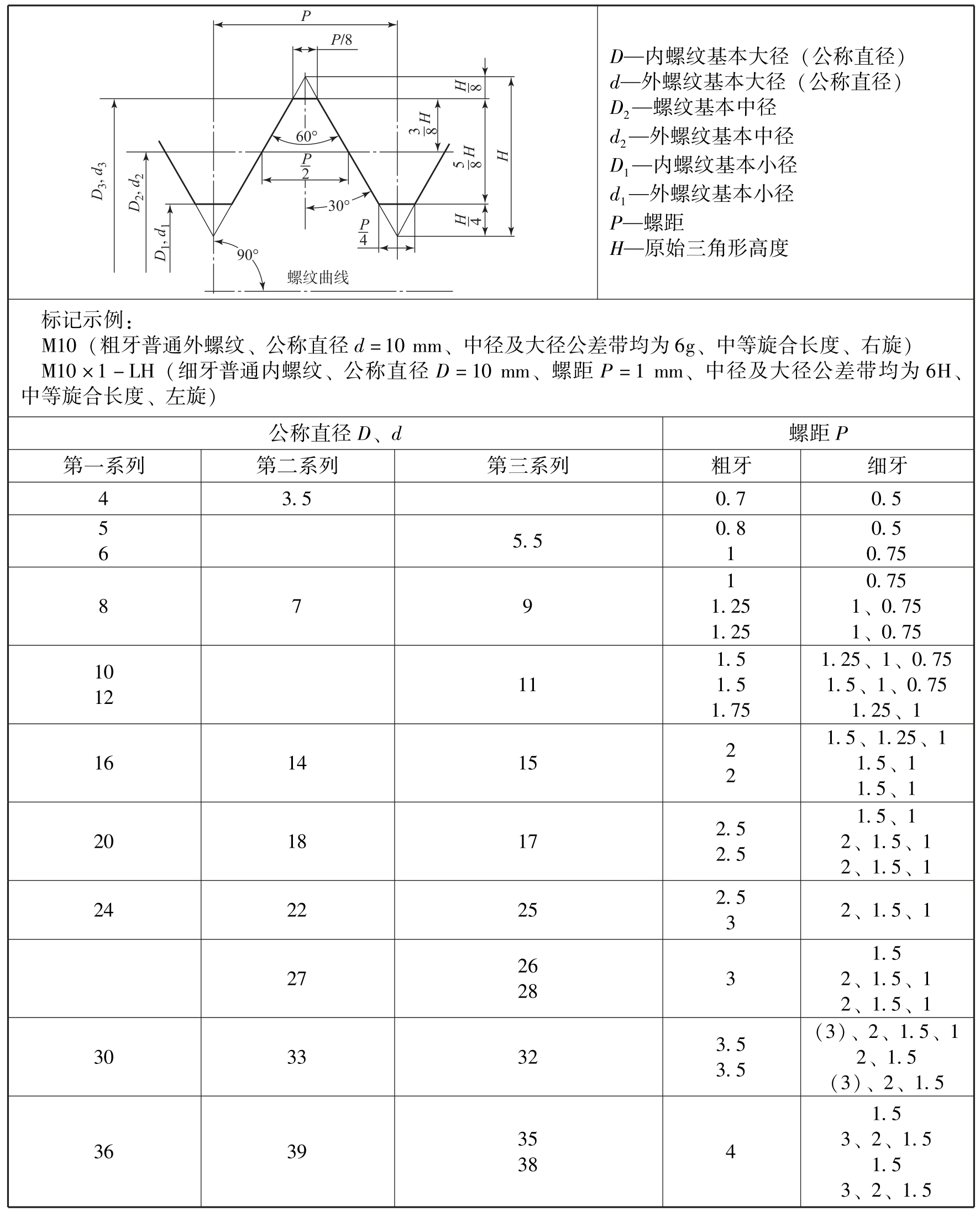

附表1　普通螺纹牙型、直径与螺距（摘自GB/T 192—2003、GB/T 193—2003）　mm

注：M14×1.25仅用于火花塞；M35×1.5仅用于滚动轴承锁紧螺母。

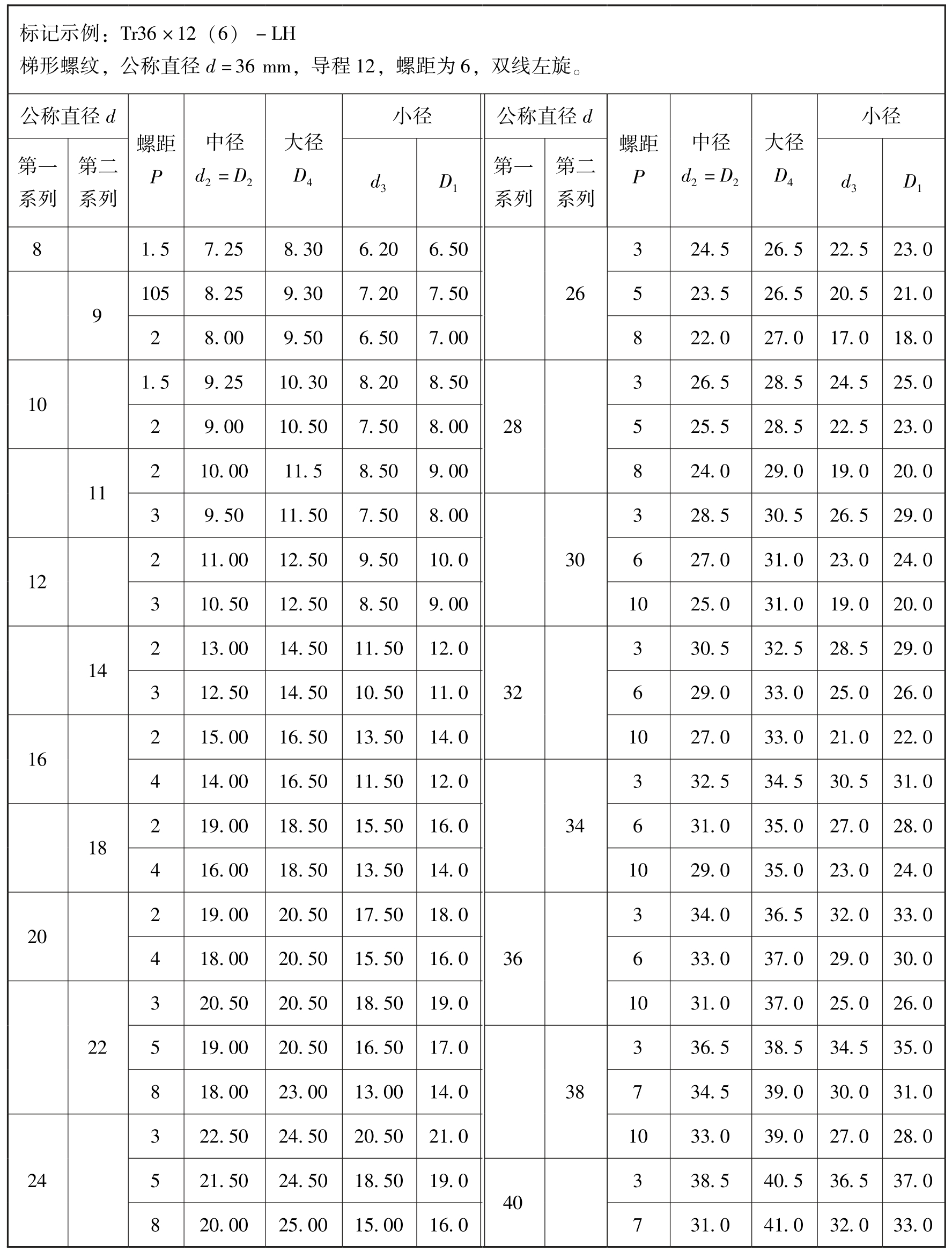

附表2　梯形螺纹直径与螺距系列（摘自GB/T 5796.3—2005）　mm

附表3　用螺纹密封的管螺纹（摘自GB/T 7306.1—2000）　mm

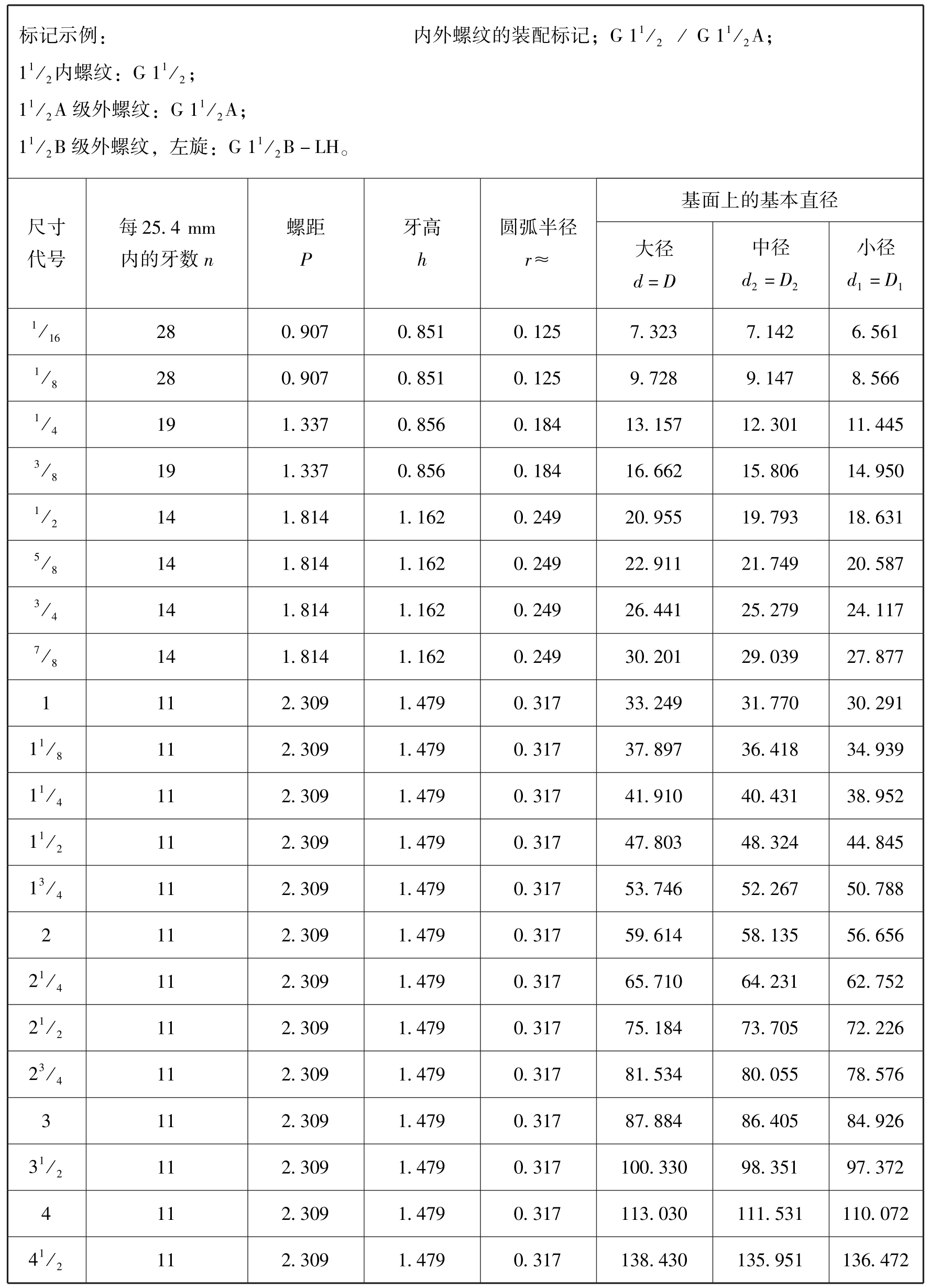

附表4　非螺纹密封的管螺纹（摘自GB/T 7307—2001）　mm

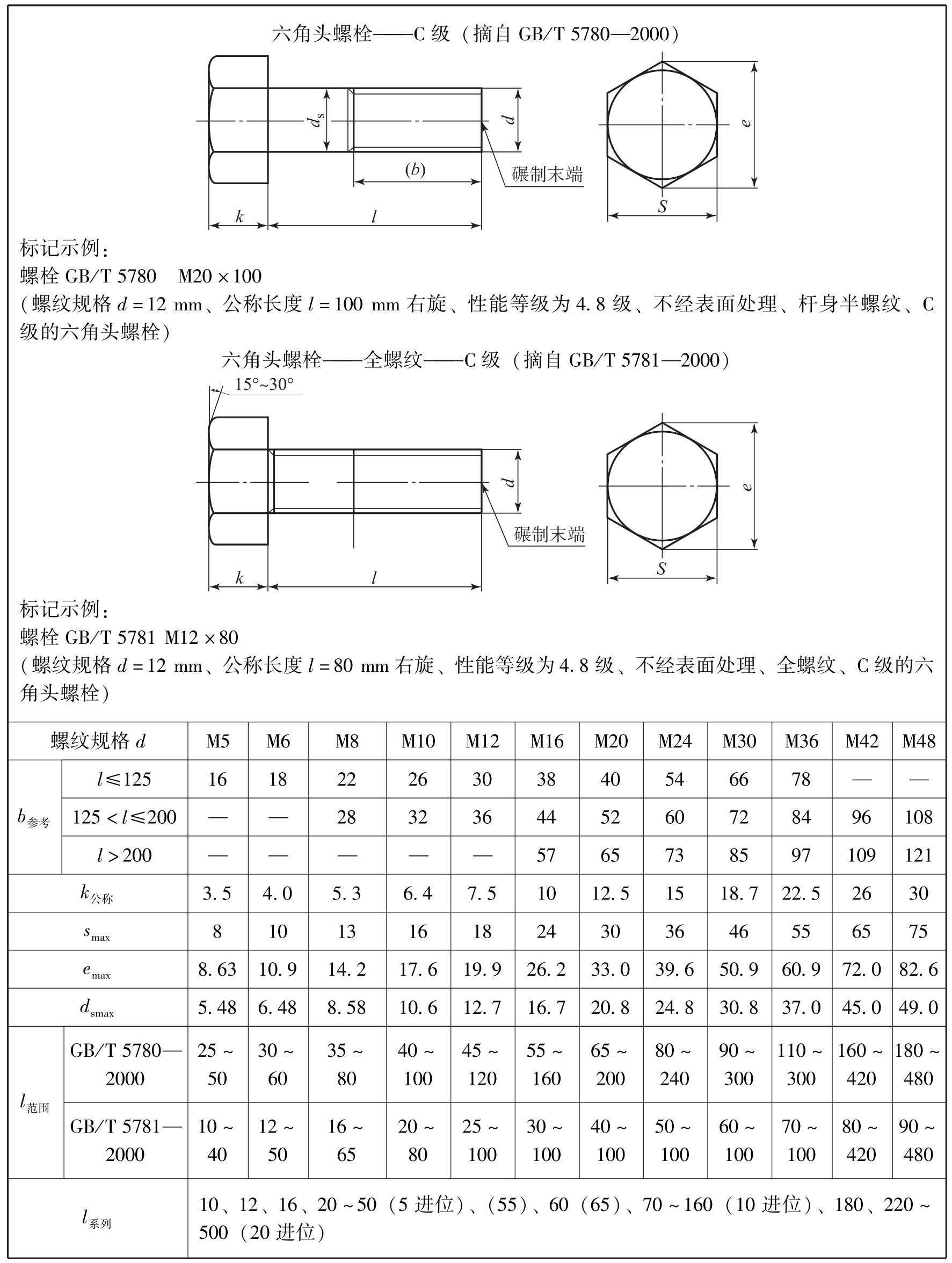

附表5　六角头螺栓　mm

注：1.括号内的规格尽可能不用。末端按GB/T 2—2001规定。
2.螺纹公差；8 g（GB/T 5780—2000）；6 g（GB/T 5781—2000）；机械性能等级；4.6、4.8；产品等级：C。

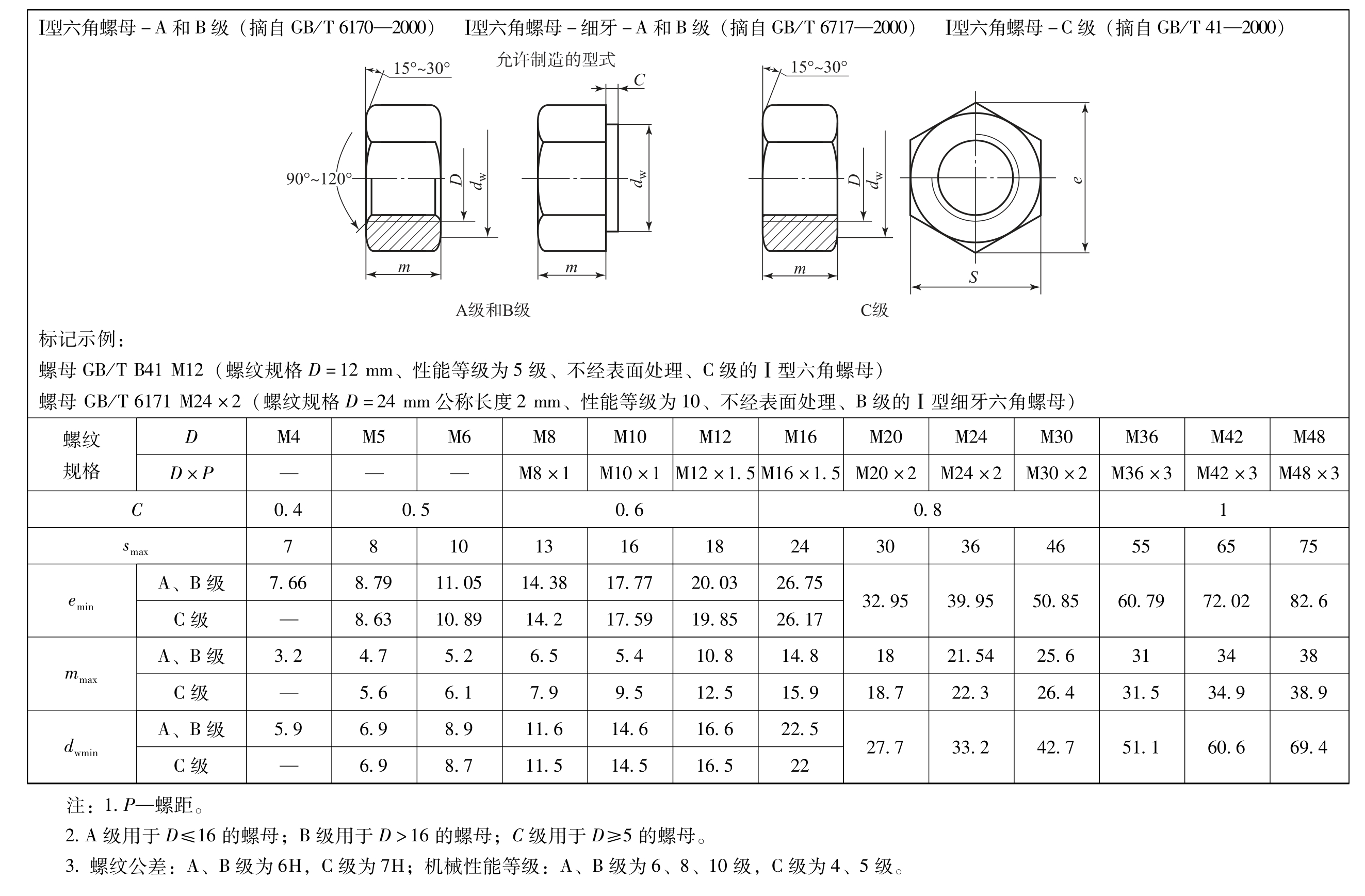

附表6　Ⅰ型六角螺母

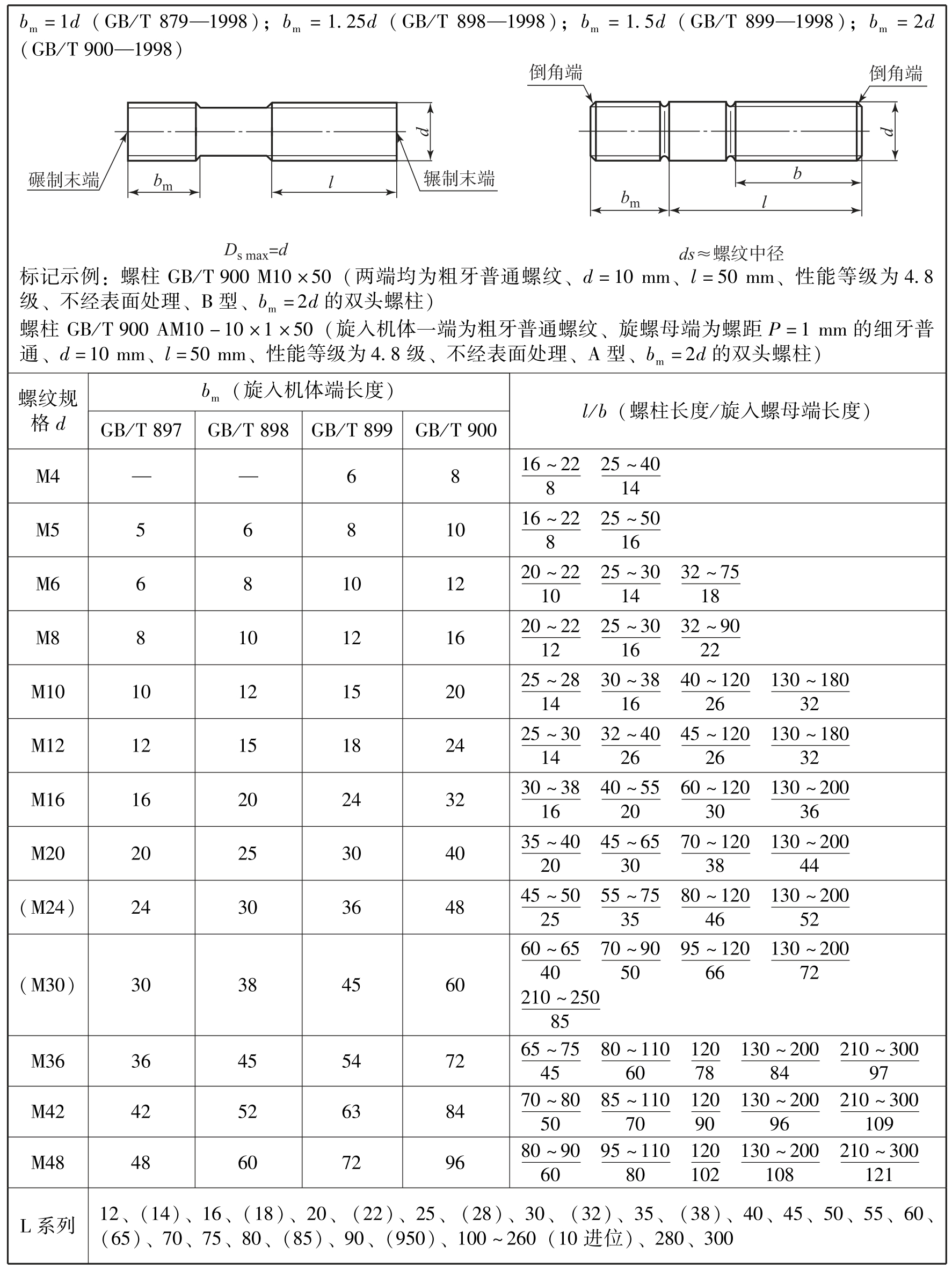

附表7　双头螺柱（摘自GB/T 987～900—1998）　mm

注：1.尽可能不采用括号内的规格。末端按GB/T 2—2001规定。合金
2。.
bm=1d，一般用于钢对钢；bm=（1.25～1.50）d，一般用于钢对铸铁；bm=2d，一般用于钢对铝

附表8　螺钉（一）　mm

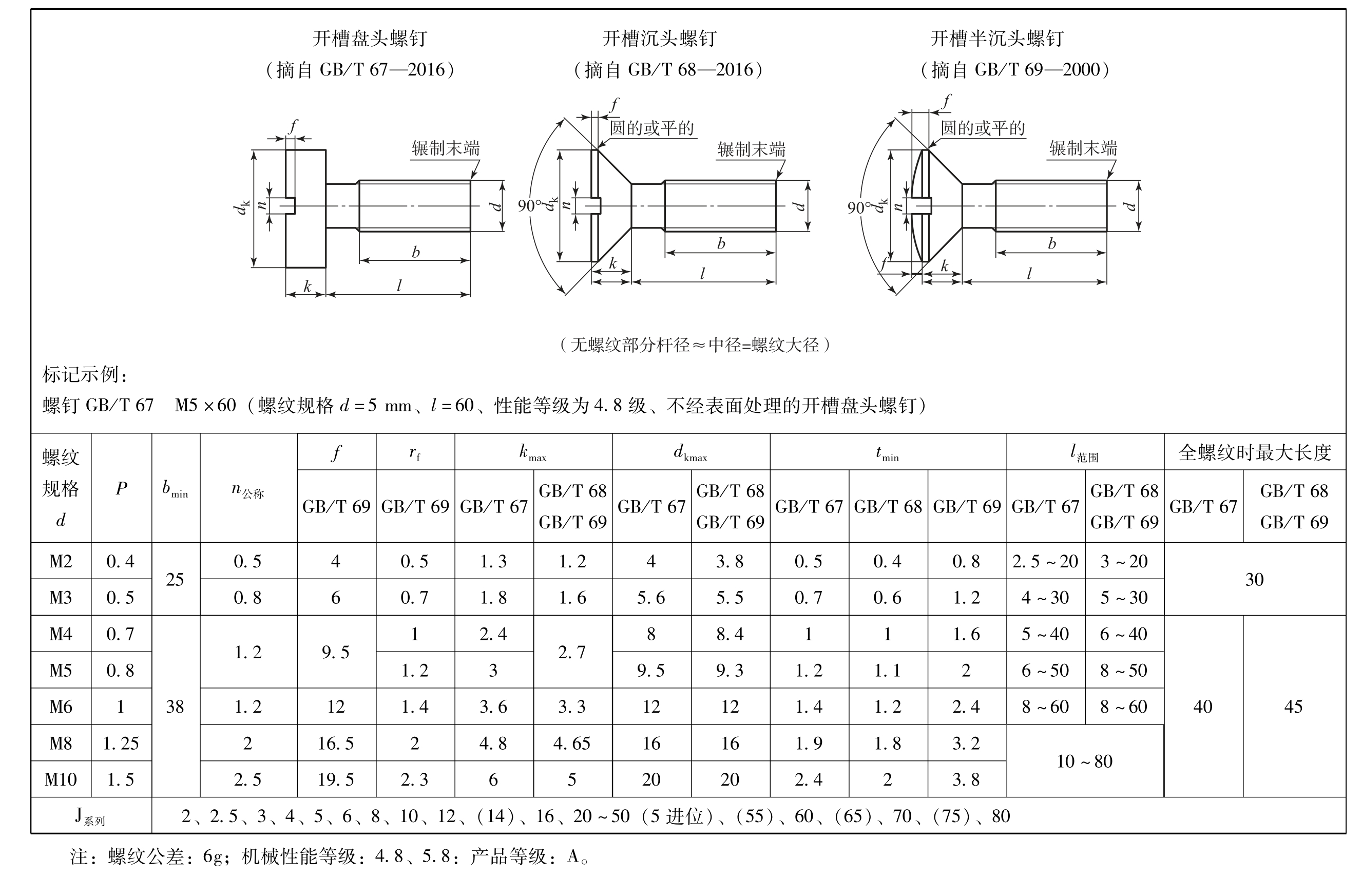

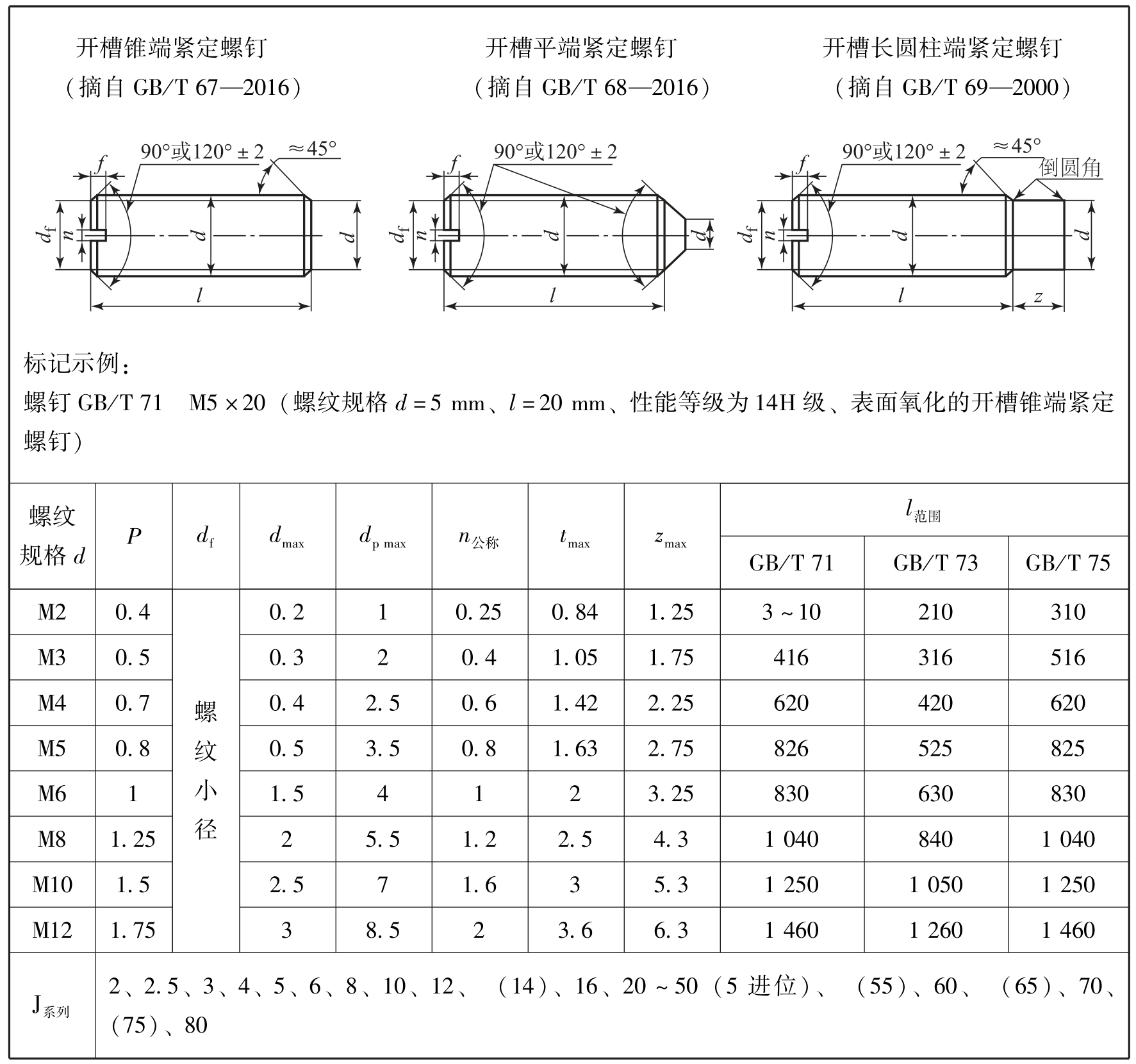

附表9　螺钉（二）　mm

注：螺纹公差：6 g；机械性能等级：14H、22H；产品等级：A。

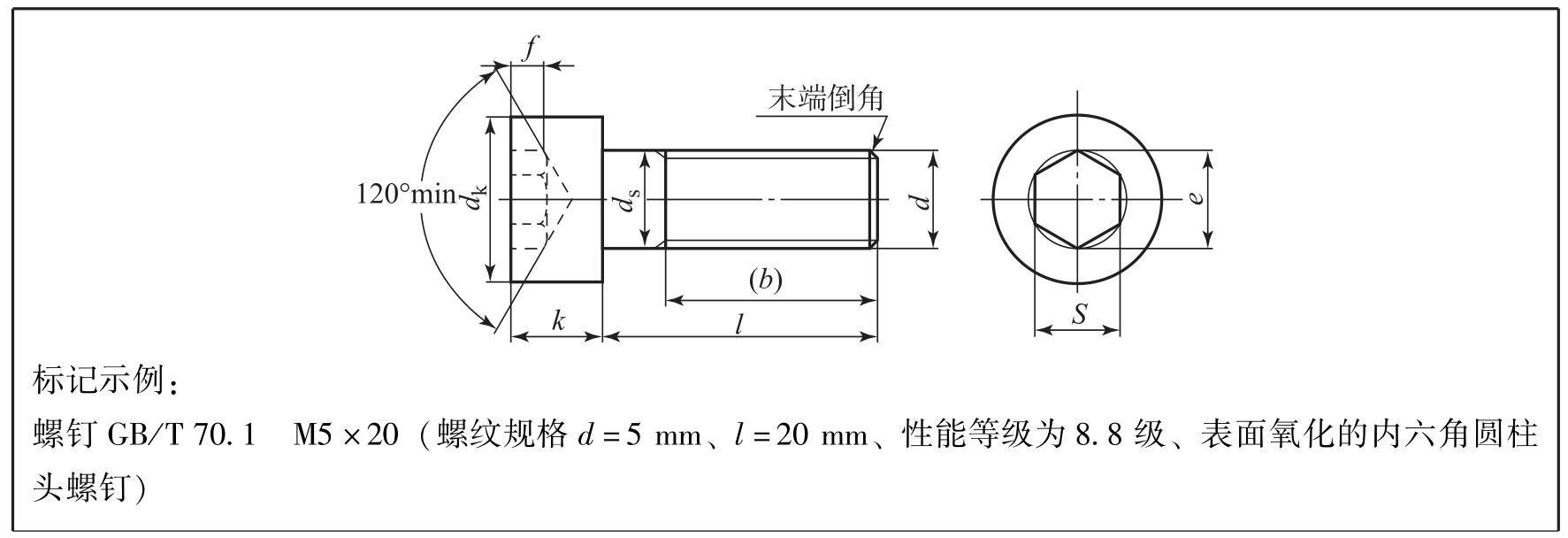

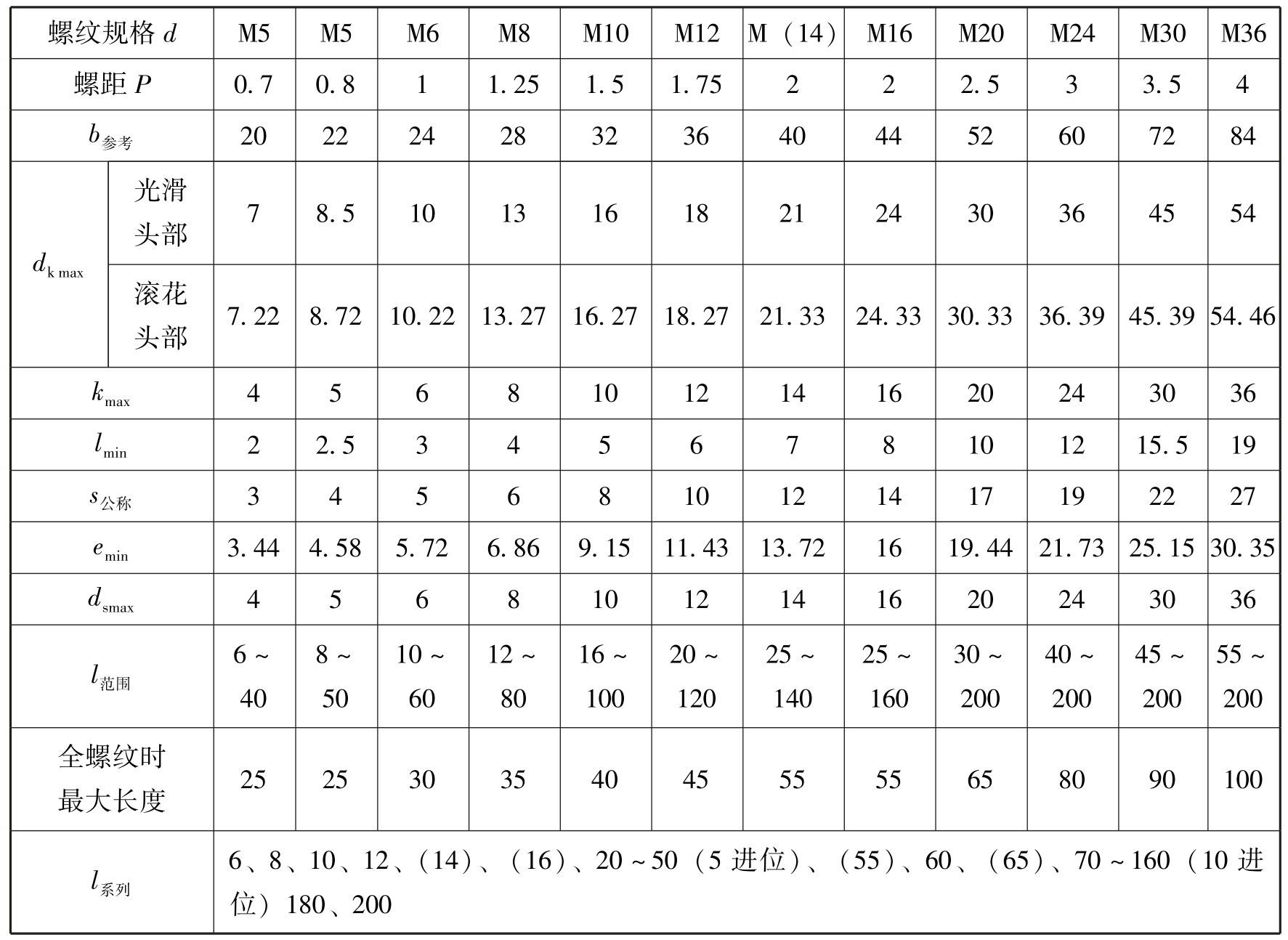

附表10　内六角圆柱头螺钉（二）　mm

续表

注：1.尽可能不采用括号内的规格。末端按GB/T 2—2001规定。
2.机械性能等级：8.8、12.9。
3.螺纹公差：机械性能等级8.8级时为6 g，12.9时为5 g、6 g。
4.产品等级：A。

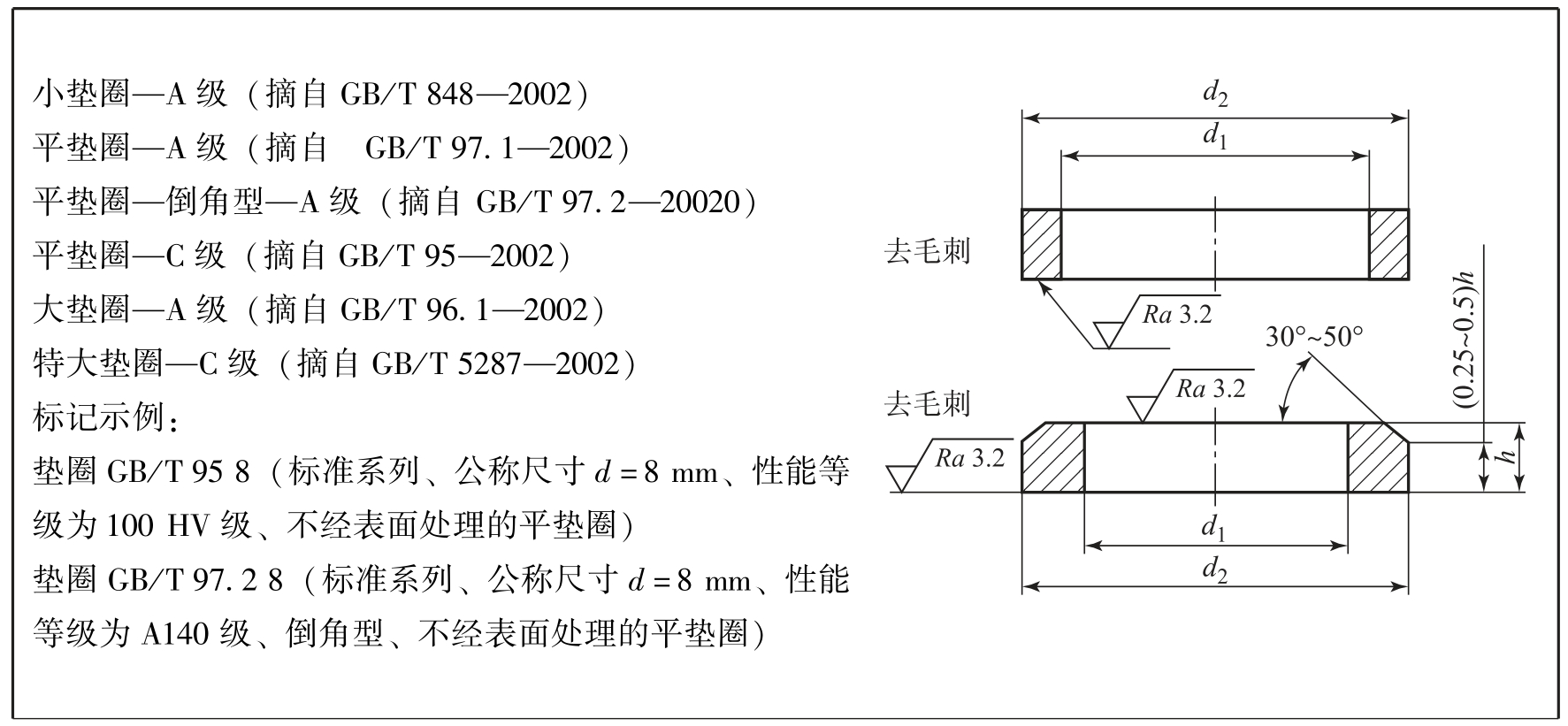

附表11　垫圈　mm

续表

注：1.A级适用于精装配系列，C级适用于中等装配系列。
2.C级垫圈没有Ra3.2和去毛刺的要求。
3.GB/T 848—2002主要用于圆柱头螺钉，其他用于标准的六角螺栓、螺母和螺钉。
①表示尚未列入相应产品标准的规格。

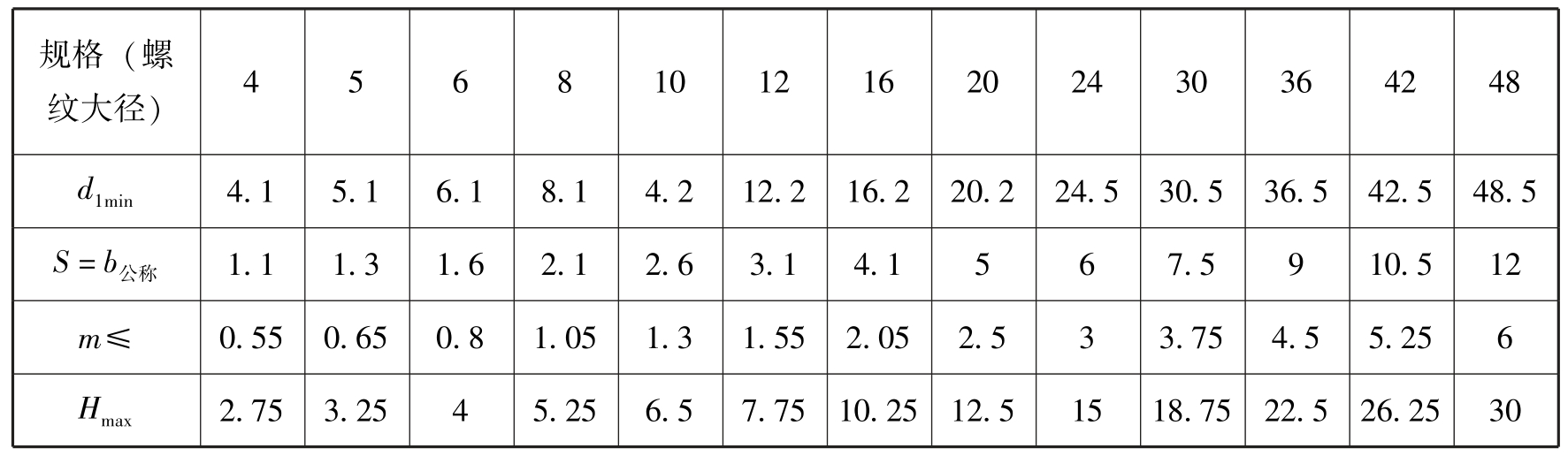

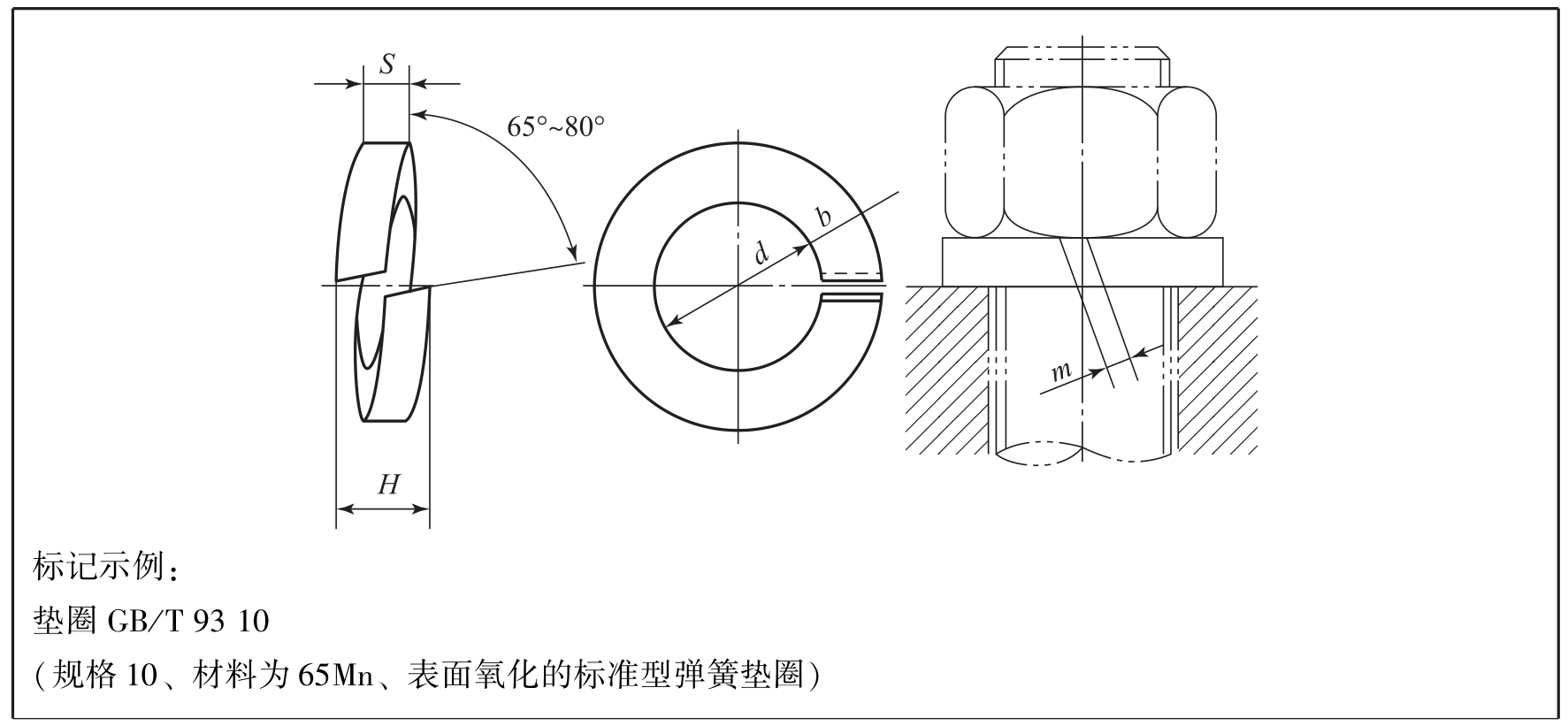

附表12　标准型弹簧垫圈（摘自GB/T 93—1987）　mm

续表

注：m应大于零。

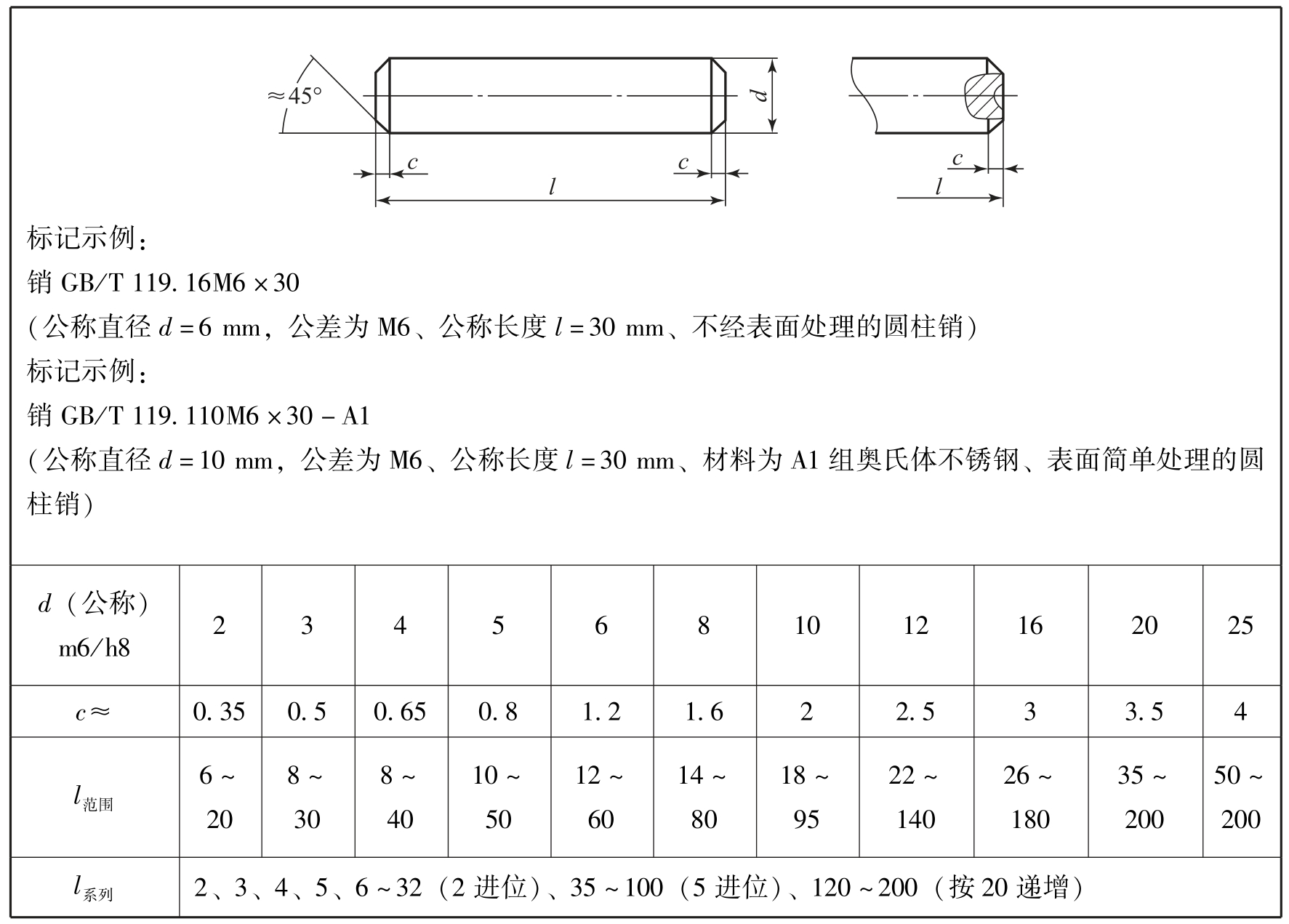

附表13　圆柱销（不淬硬钢和奥氏体不锈钢）（摘自GB/T 191.1—2000）　mm

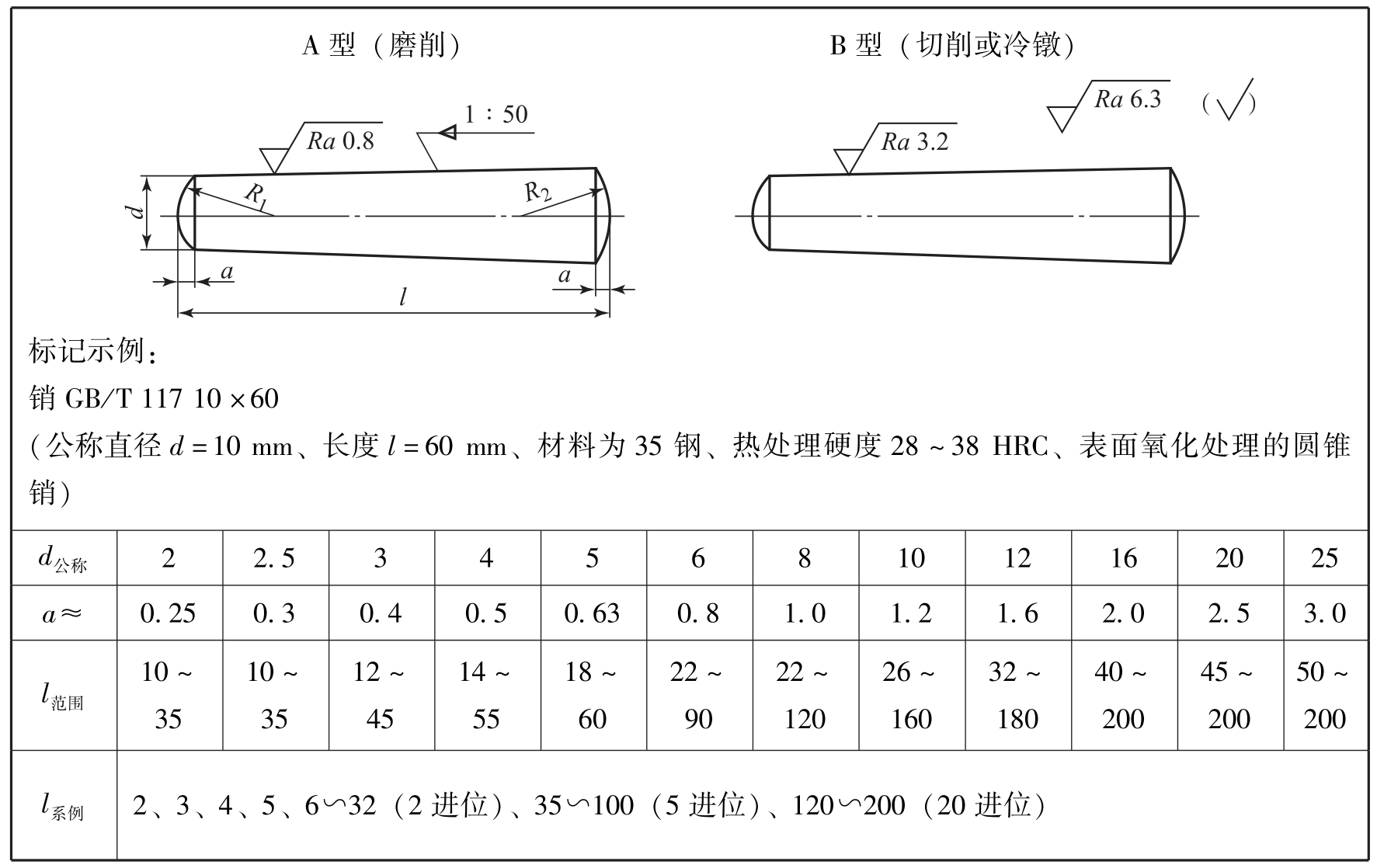

附表14　圆锥销（摘自GB/T 117—2000）　mm

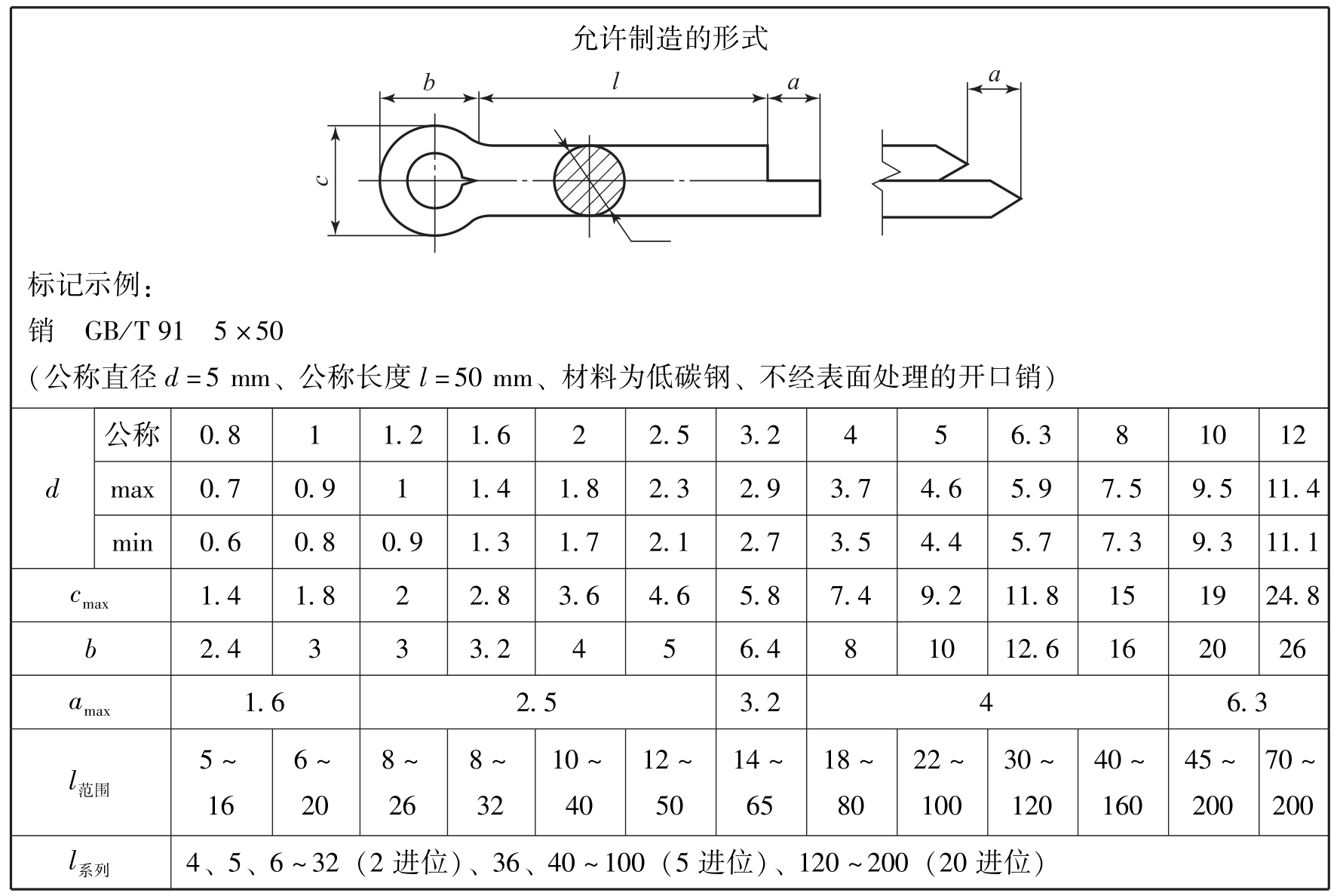

附表15　开口销（摘自GB/T 91—2000）　mm

注：销孔的公称直径等于d公称，dmin≤（销的直径）≤dmax。

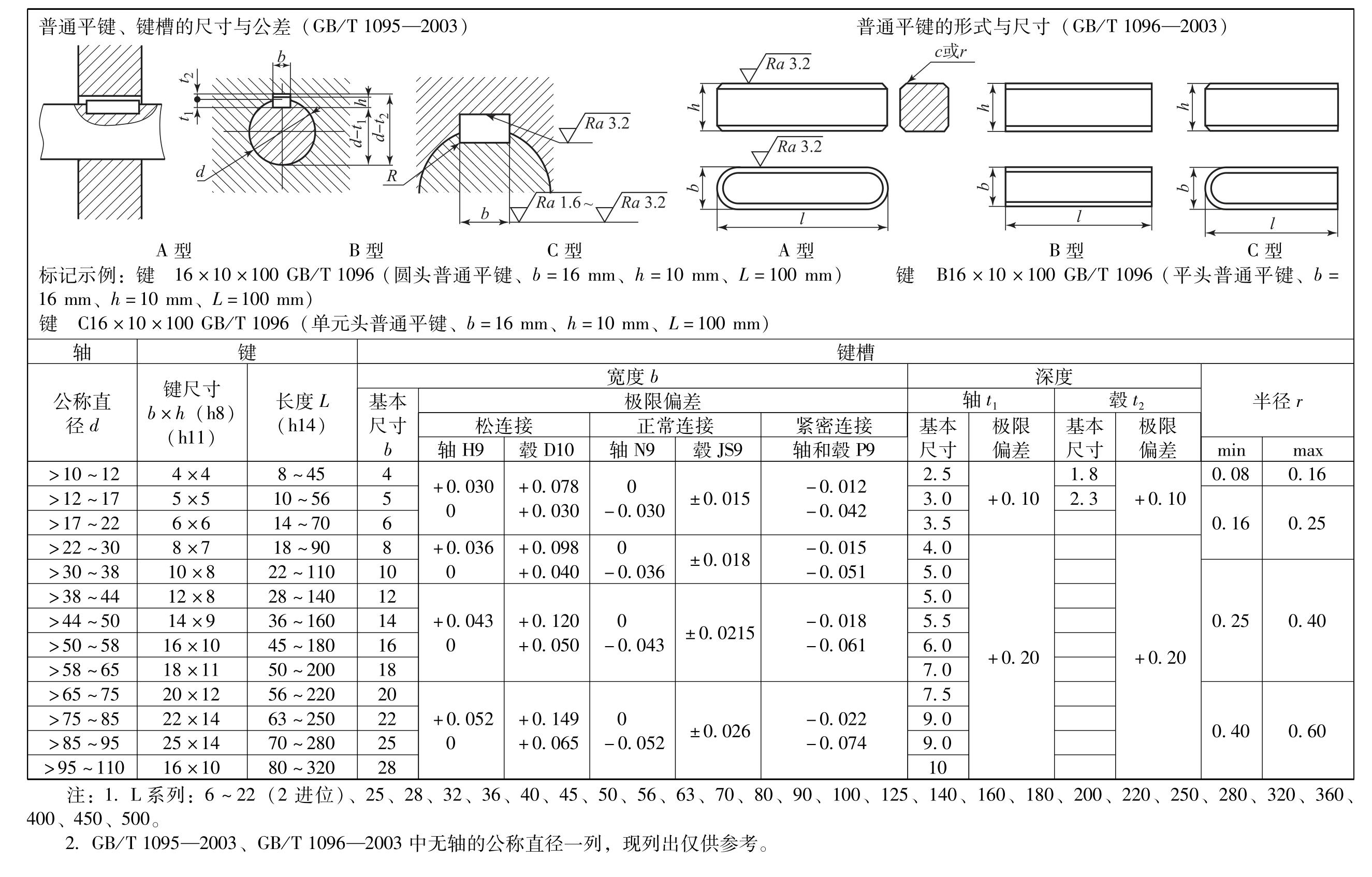

附表16　普通平键及键槽各部分尺寸（摘自GB/T1095—2003、GB/T1096—2003）　mm

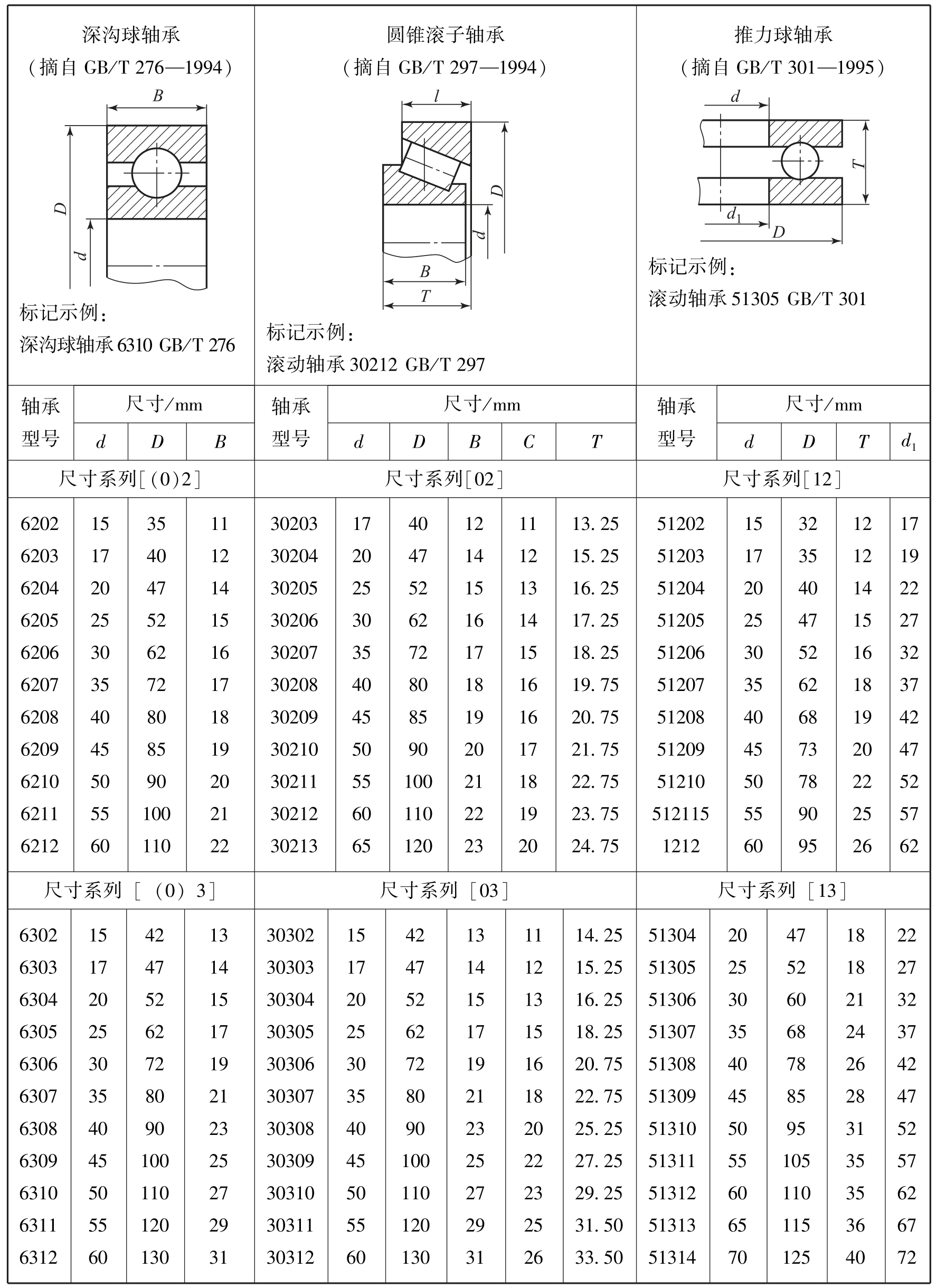

附表17　滚动轴承（摘自GB/T 91—2000）　mm

注：圆括号中的尺寸系列代号在轴承代号中省略。

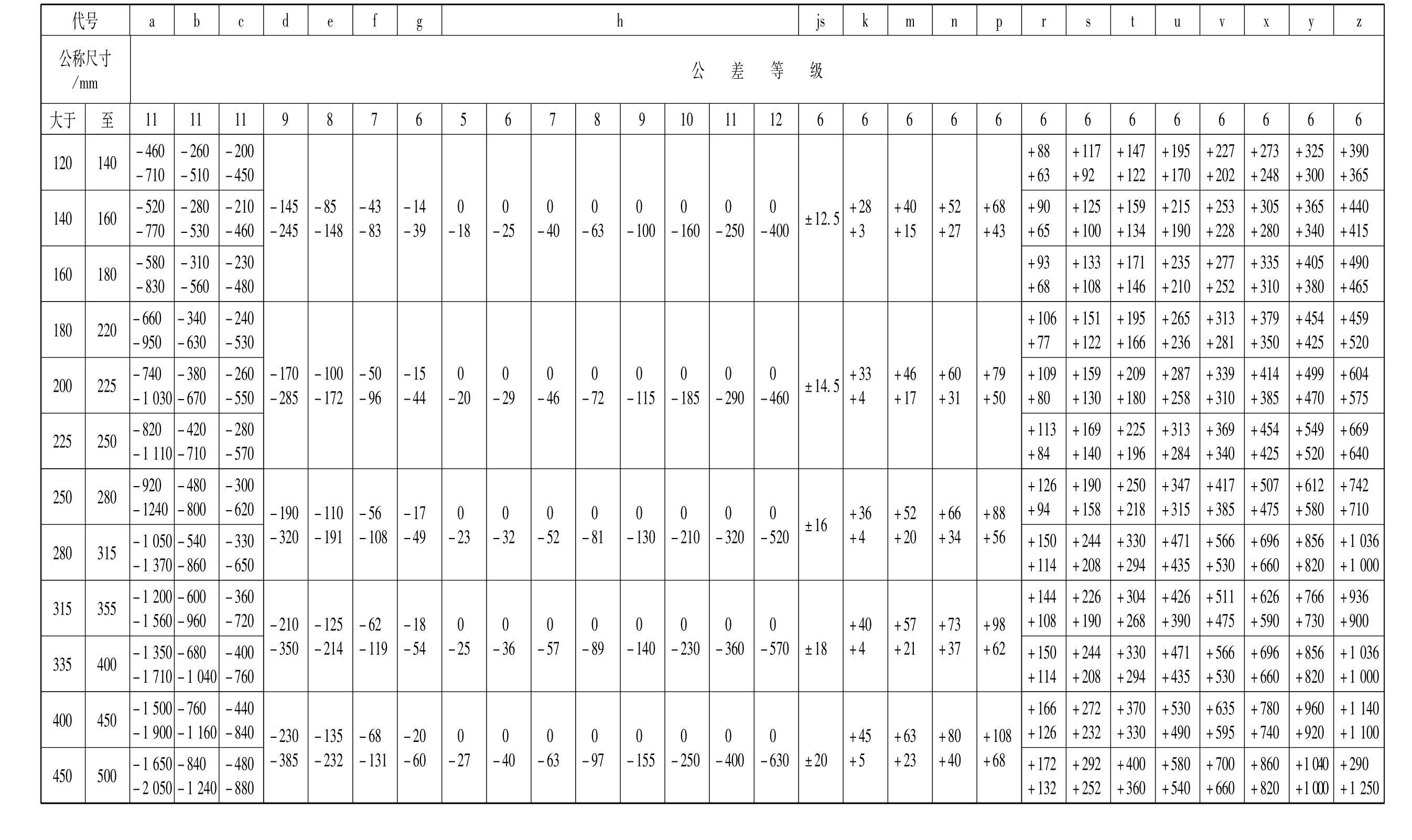

附表18　轴的常用公差带及其极限偏差　摘自GB/T1800.2—2009）　　μm

续表

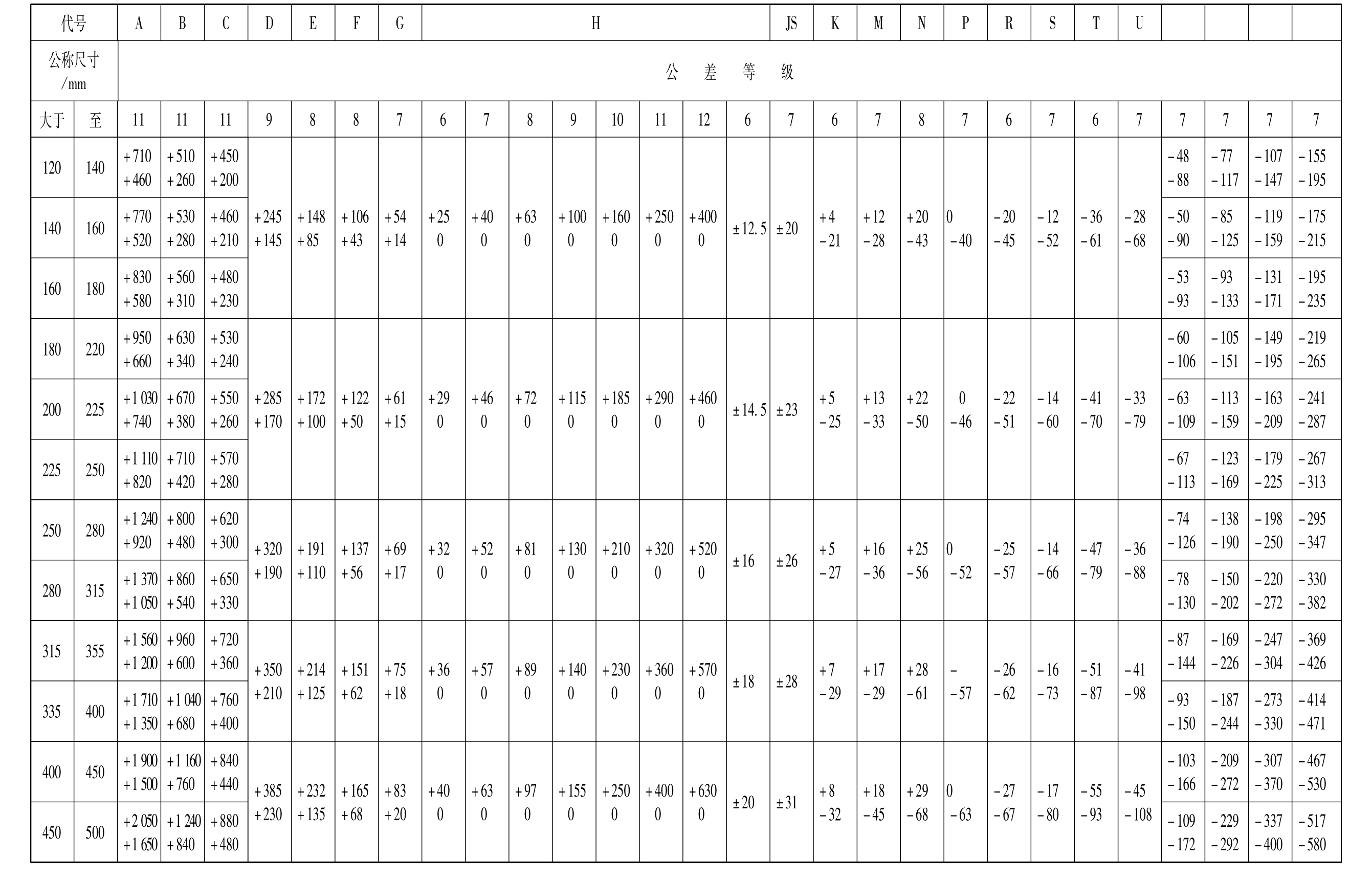

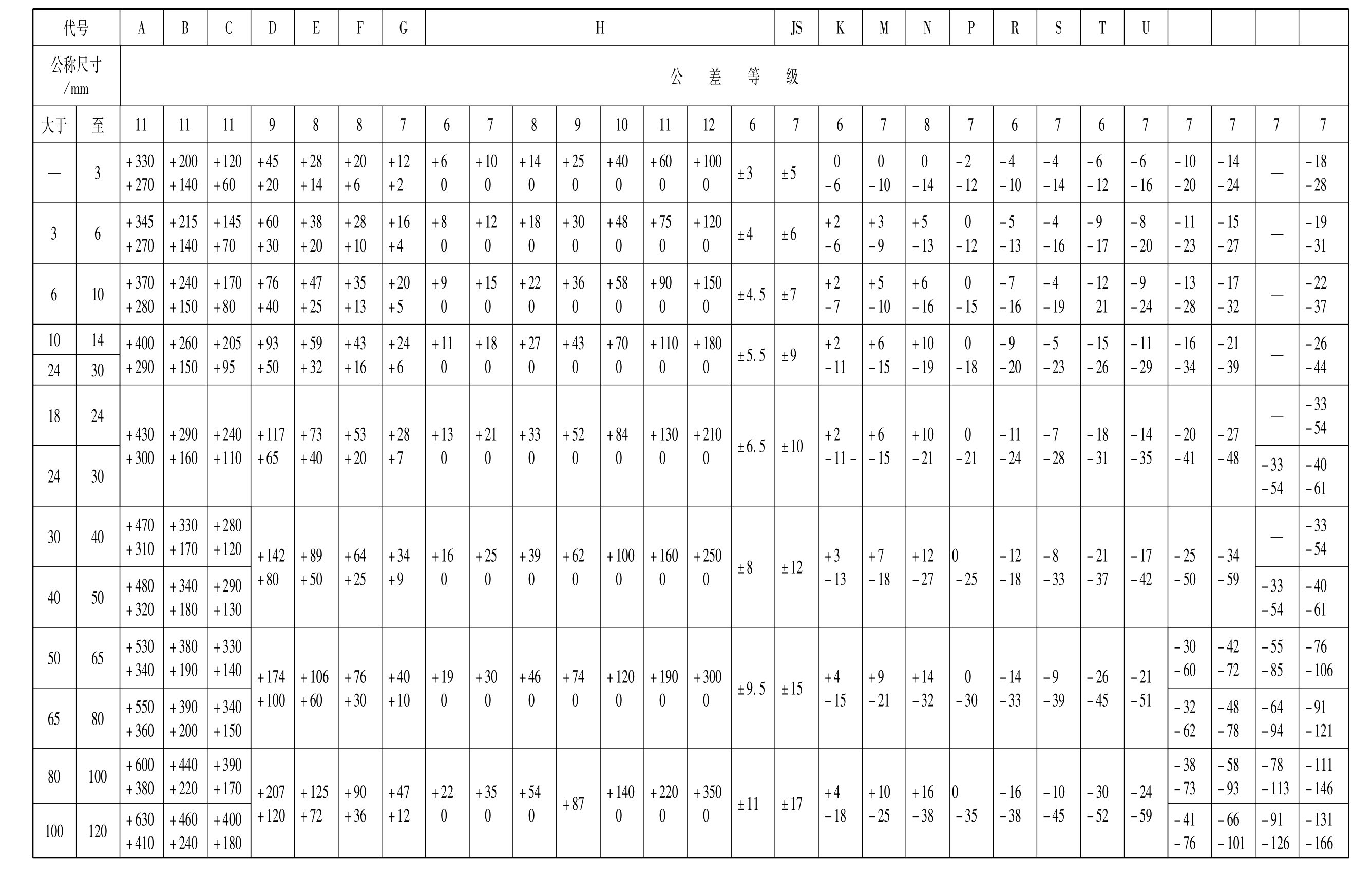

附表19　孔的常用公差带及其极限偏差　摘自GB/T1800.2—2009）　　μm

续表

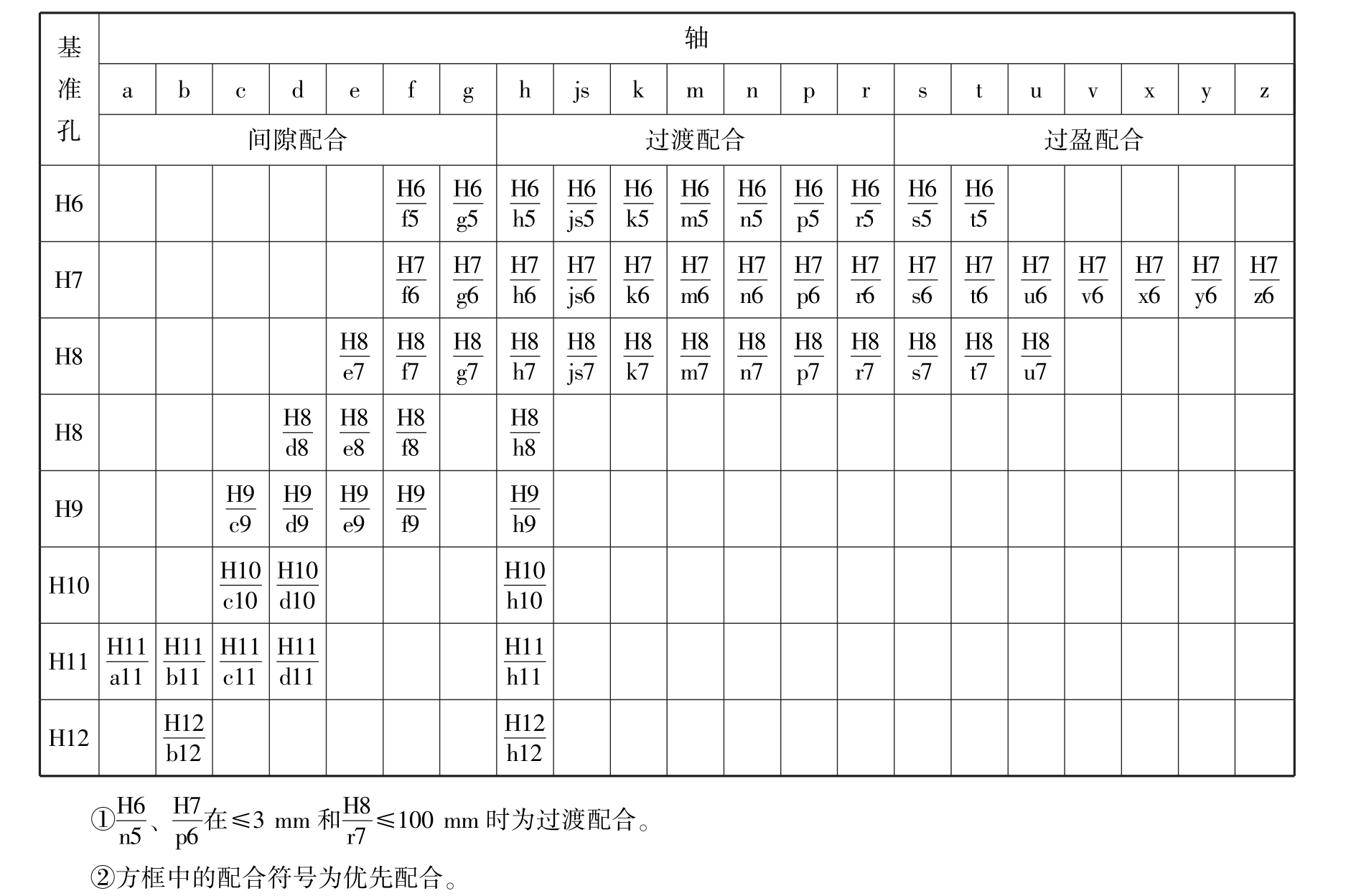

附表20　基孔制常用、优先配合　mm

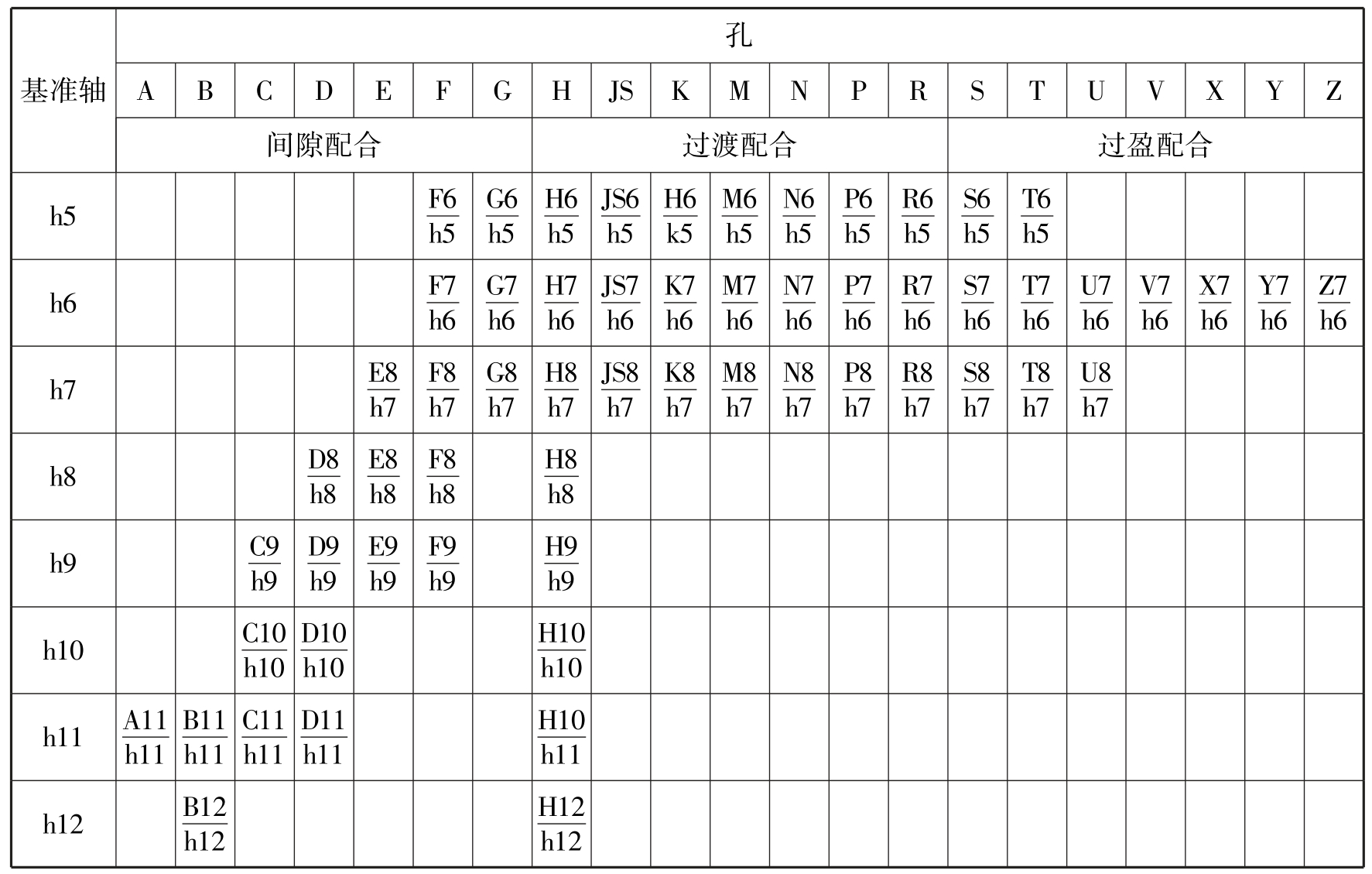

附表21　基轴制常用、优先配合　mm
