任务2　根据尾架装配图拆画端盖零件图

任务2　根据尾架装配图拆画端盖零件图

在全面读懂尾架装配图8-14的基础上，按照零件图的内容和要求拆画4号件端盖的零件图。

由装配图拆画零件图实际上是设计零件的过程，是设计过程中的重要环节，也是检验看装配图和画零件图能力的一种方法。必须在全面看懂装配图的基础上，按照零件图的内容和要求拆画零件图。

拆画零件图的要求有以下两点。

（1）经过阅读装配图，对装配体设计有了深刻理解后，才能绘制出充分体现装配图设计意图的零件图，拆画零件图的过程是对零件的详细设计过程。拆画的图样应包含零件图的完整内容，即视图、尺寸、技术要求、标题栏。

（2）在画图时，要从设计上考虑零件的作用和要求，从工艺上考虑零件的制造和装配，使拆画出的零件图既符合原装配图的设计要求，又符合生产要求。

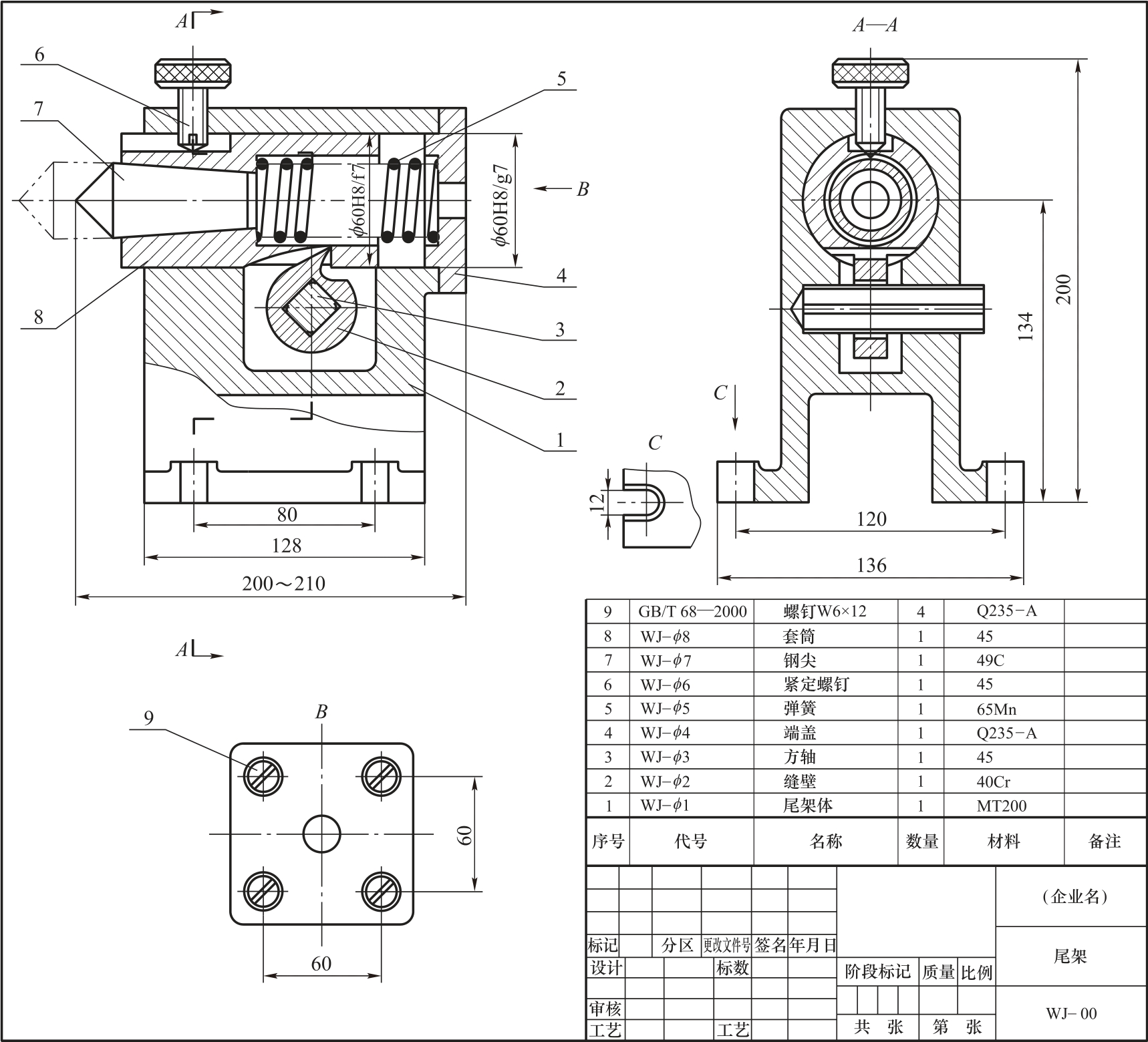

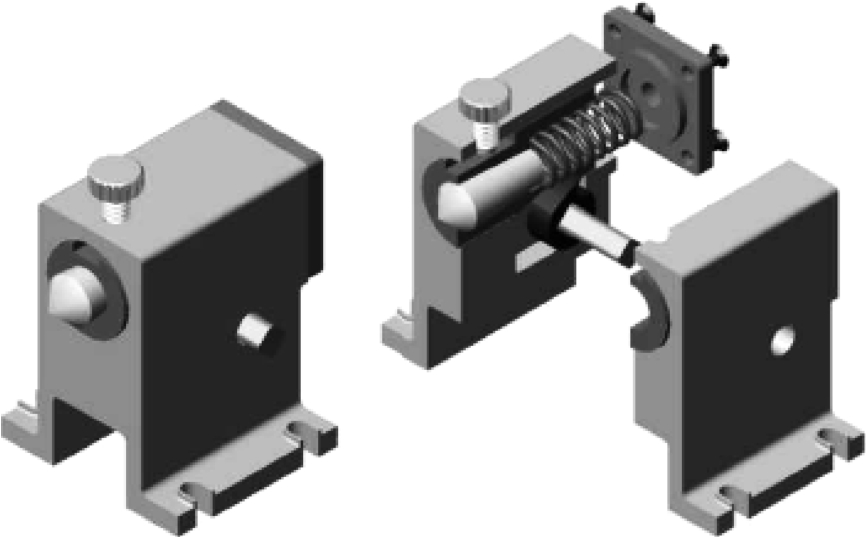

在图8-14所示的尾架装配图中，4号零件是端盖，通过螺栓连接在1号零件尾架体上，由B向局部视图可知其端面形状。尾架三维造型如图8-15所示。

一、零件的分类处理

拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象零件可分为以下几类。

1.标准件

标准件大多数标准件属于外购件，故只需列出汇总表，填写标准件的规定标记、材料及数量即可，不拆画零件图。

2.借用零件

借用零件是指借用定型产品中的零件，利用已有的零件图，不必另行拆画其零件图。

3.特殊零件

特殊零件是设计时经过特殊考虑和计算所确定的重要零件，如汽轮机的叶片、喷嘴等。这类零件应按给出的图样或数据资料拆画零件图。

4.一般零件

一般零件是拆画的主要对象，应按照在装配图中所表达的形状、大小和有关技术要求来拆画零件图。

二、常见的装配结构

为保证机器或部件能顺利装配，并达到设计规定的性能要求，而且拆装方便，必须使零件间的装配结构满足装配工艺要求，同时兼顾装配结构的合理性。

1.接触面与配合面的结构

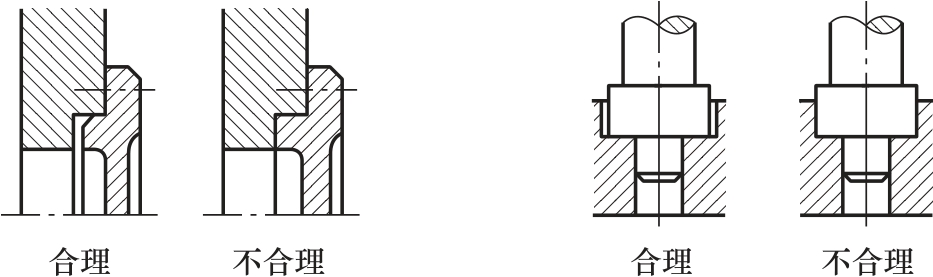

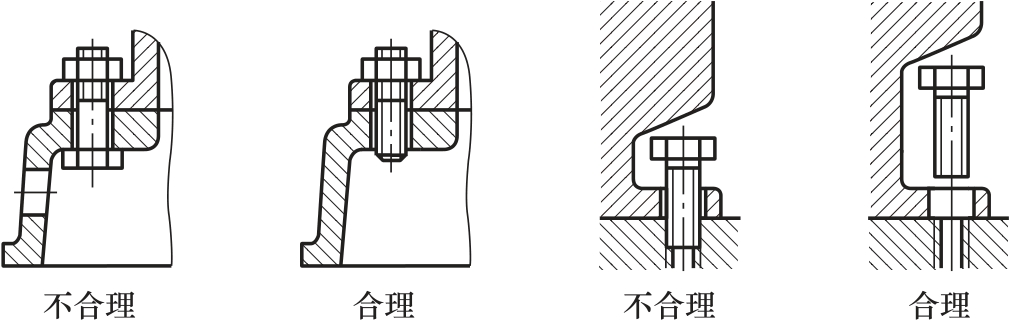

（1）两零件接触时，在同一方向上只能有一组接触表面（图8-16）。

（2）轴与孔的端面相接触时，孔边要倒角或轴边要切槽，以保证端面紧密接触（图8-17）。

2.便于装拆的合理结构

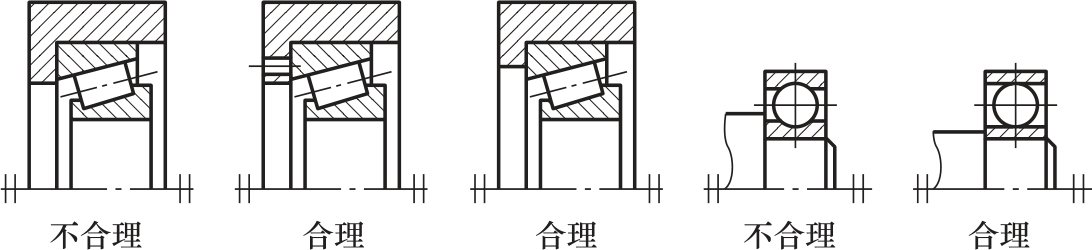

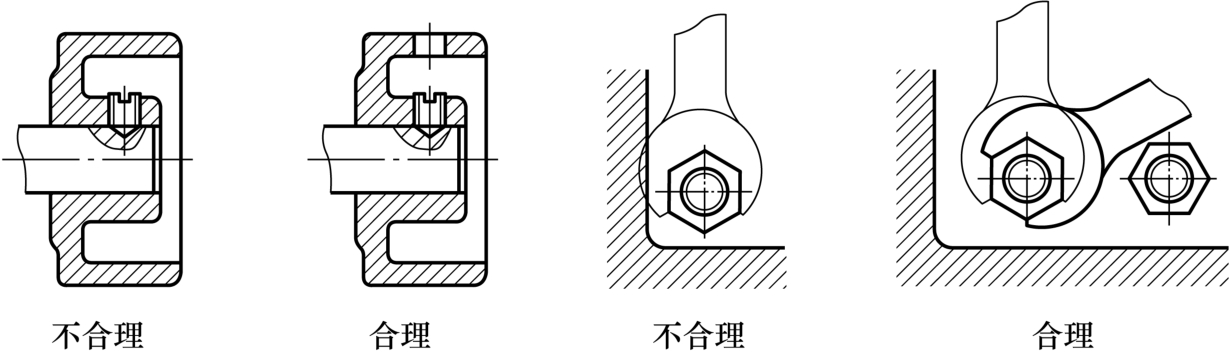

（1）滚动轴承如以轴肩或阶梯孔定位，要考虑维修时拆装方便（图8-18）。

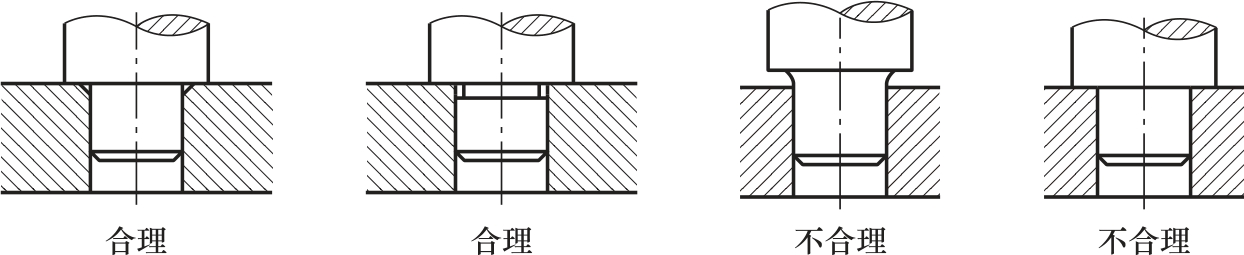

（2）当零件用螺纹紧固件连接时，应考虑到螺纹紧固件装拆的方便，如图8-19和图8-20所示。

3.密封装置和防松装置

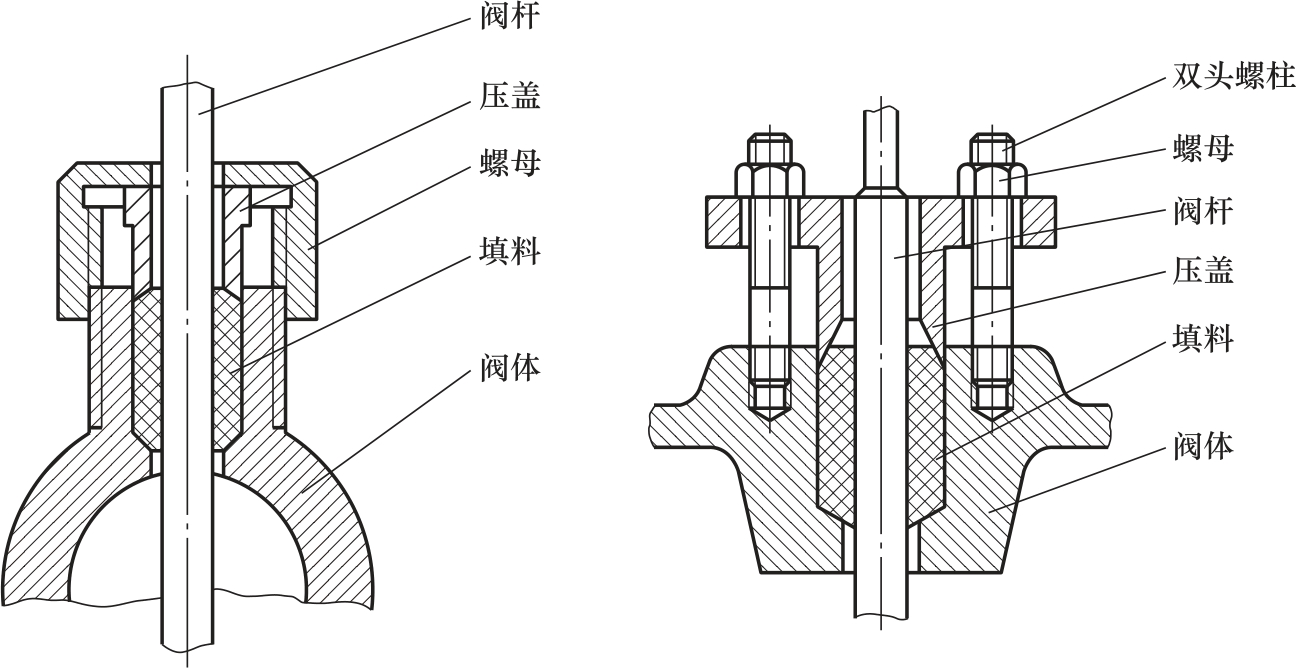

在一些部件或机器中常需要有密封装置，以防止液体外流或灰尘进入。图8-21所示的密封装置是用在泵和阀上的常见结构。通常用浸油的石棉绳或橡胶作填料，拧紧压盖螺母，通过填料压盖可将填料压紧，起到密封作用。填料压盖与阀体端面之间必须留有一定间隙，才能保证将填料压紧，而轴与填料之间应有一定的间隙，以免转动时产生摩擦。

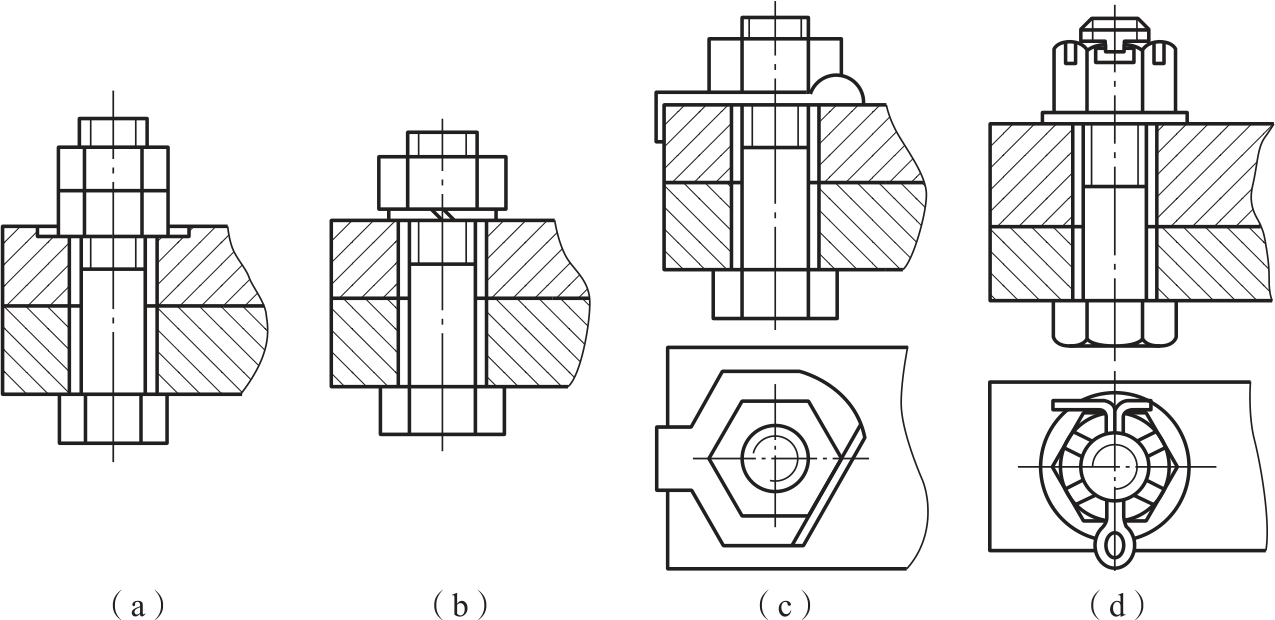

为防止机器因工作震动而致使螺纹紧固件松开，常采用双螺母、弹簧垫圈、止动垫圈、开口销等防松装置，如图8-22所示。

螺纹连接的防松按防松的原理不同，可分为摩擦防松与机械防松，如采用双螺母、弹簧垫圈的防松装置属于摩擦防松装置；采用开口销、止动垫圈的防松装置属于机械防松装置。

任务实施

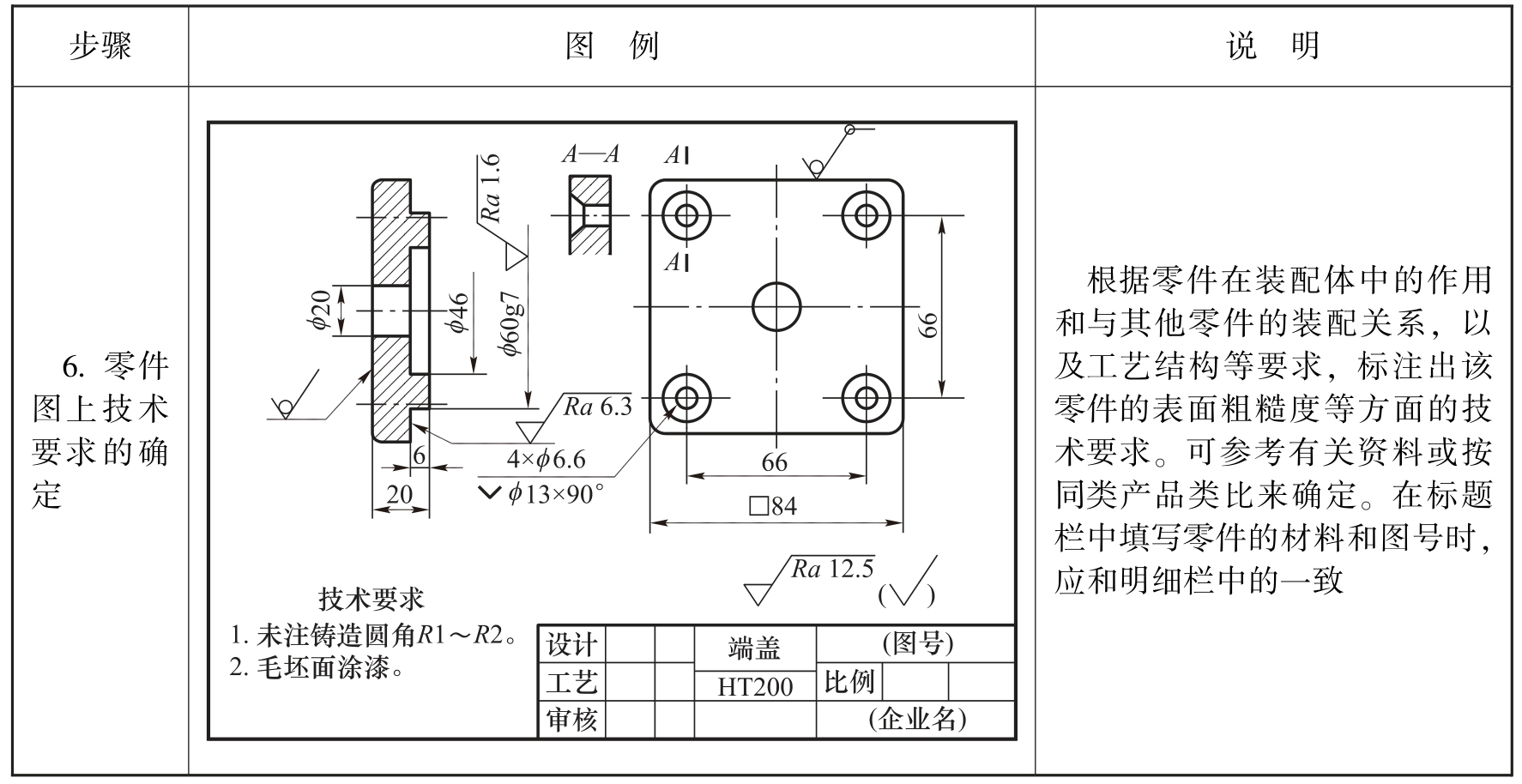

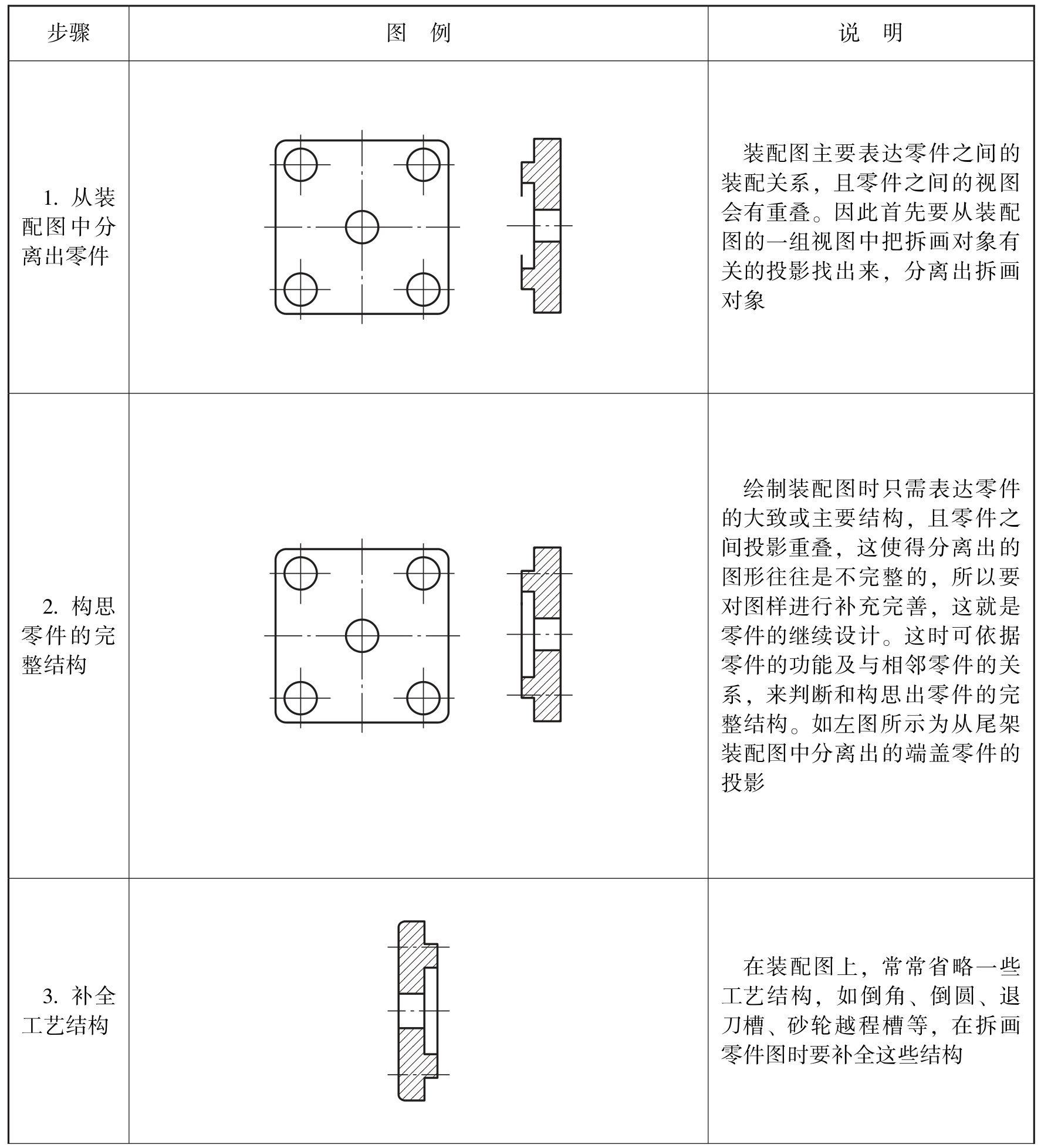

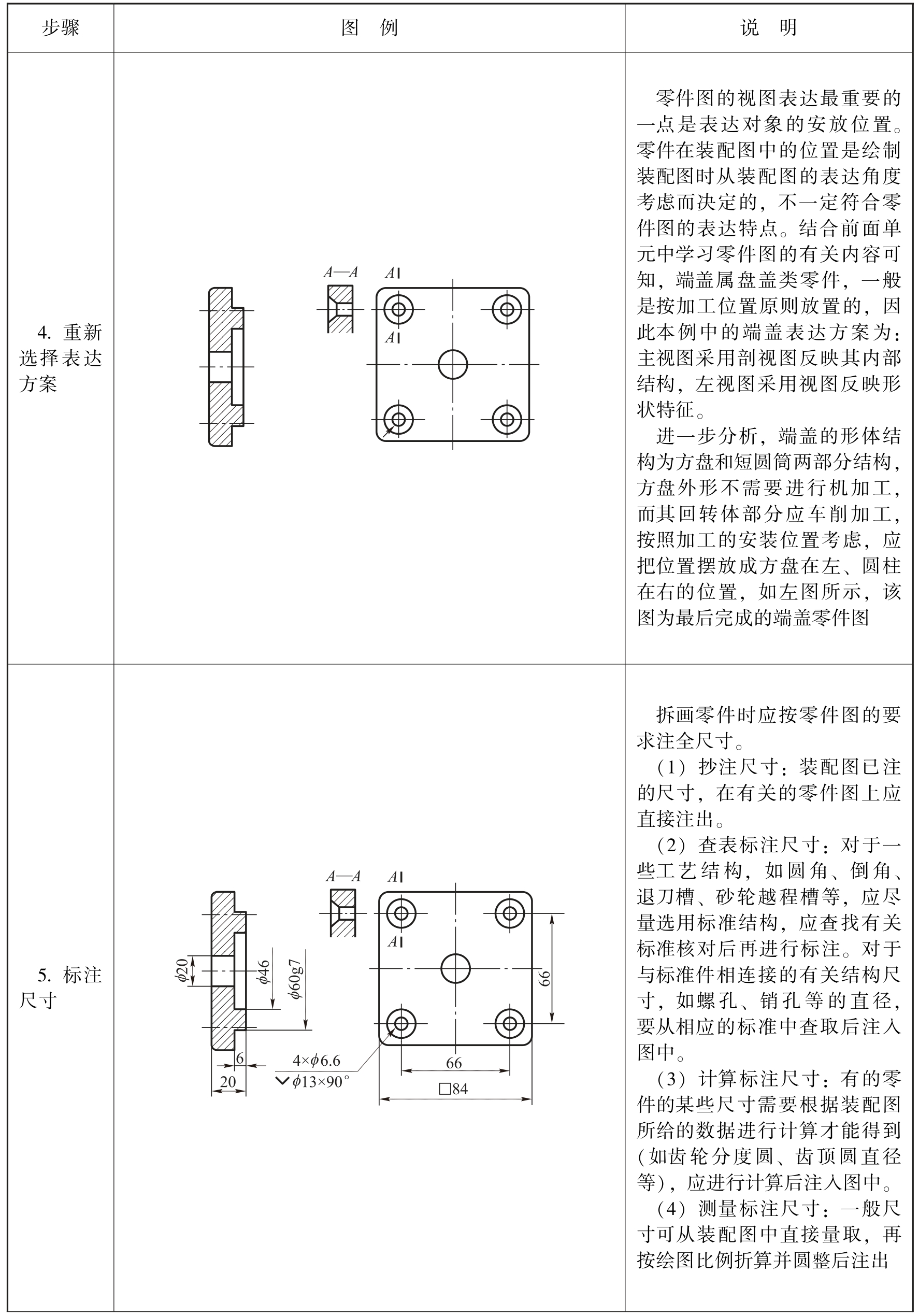

拆除图8-14所示尾架装配图中的端盖，并绘制零件图。拆画端盖零件图步骤见表8-1。

1.为什么由装配图拆画零件图的过程是对零件的详细设计过程？

2.数一数表8-1的第6步零件图中哪些尺寸是从装配图上抄注的？哪些是查表确定的？哪些尺寸是测量后按比例核算的？
