任务1　识读活塞连杆组装配图

任务1　识读活塞连杆组装配图

识读图8-1所示的活塞连杆组装配图，掌握装配图的识读方法。

装配图是设计和拆画零件图的主要依据，也是装配生产中设备调试、维修、使用和进行技术交流的工具。识读装配图的目的是弄清装配图所表达机器或部件的性能、工作原理、装配关系、传动路线和各零件的主要结构、作用及拆装顺序等。

一、装配图的内容

由图8-1可以看出该装配图包括了以下几方面的内容。

1.一组视图

采用各种表达方法，正确、清晰地表达机器或部件的工作原理与结构，以及各零件间的装配关系、连接方式、传动关系和零件的主要结构形状等内容。

2.一组尺寸

表示机器或部件的性能、规格，以及装配、安装、检验等环节的必要的一组尺寸。

3.技术要求

提出机器或部件性能、装配、调整、试验、验收等方面的要求。

4.标题栏、序号及明细栏

注明装配体的名称、图号、绘图比例，以及设计、校核、审核等相关人员的签名等内容。在图样上对每种零件进行编号，并在明细栏中说明各组成零件的名称、数量、材料等相关信息。

二、装配图的表达方法

（一）装配图的规定画法

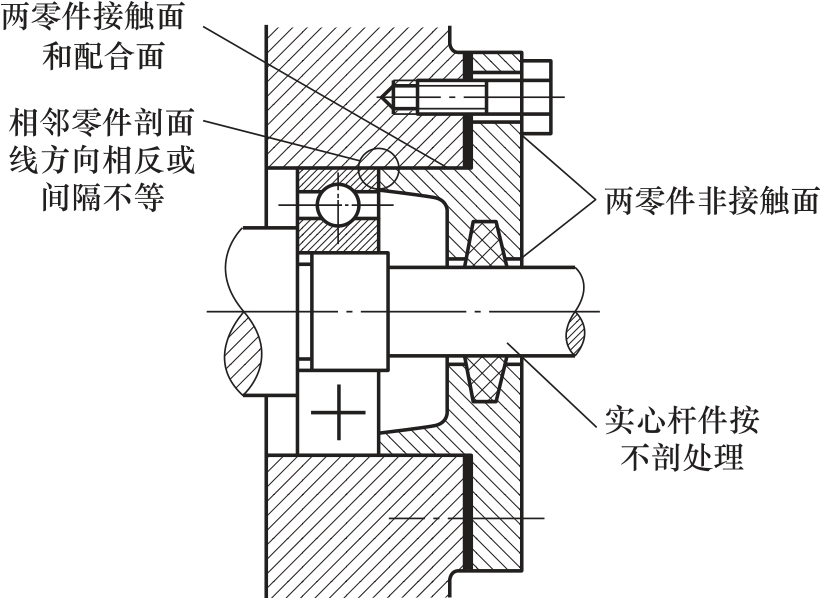

在装配图中，为了便于区分不同的零件，正确地表达出各零件之间的关系，在画法上有以下规定，如图8-2所示。

1.接触面和配合面的画法

两相邻零件的接触面和配合面（基本尺寸相同的装配面）只画一条线，而基本尺寸不同的非配合表面，即使间隙很小，也必须画成两条线。

2.剖面线的画法

装配图中，同一个零件在所有的剖视图、断面图中，其剖面线应保持同一方向，且间隔一致。相邻两零件的剖面线则必须不同，应使其方向相反，或间隔不同，或互相错开。

当装配图中零件的面厚度小于2 mm时，允许将剖面涂黑以代替剖面线。

3.实心件和某些标准件的画法

在装配图的剖视图中，若剖切平面通过实心零件（如轴、杆等）和标准件（如螺栓、螺母、销、键等）的基本轴线时，这些零件按不剖绘制。若需要特别表明零件的结构，如凹槽、键槽、销孔等，则可采用局部剖视图表示。当剖切平面垂直于其轴线剖切时，则需画出剖面线。

（二）装配图的特殊画法

1.拆卸画法

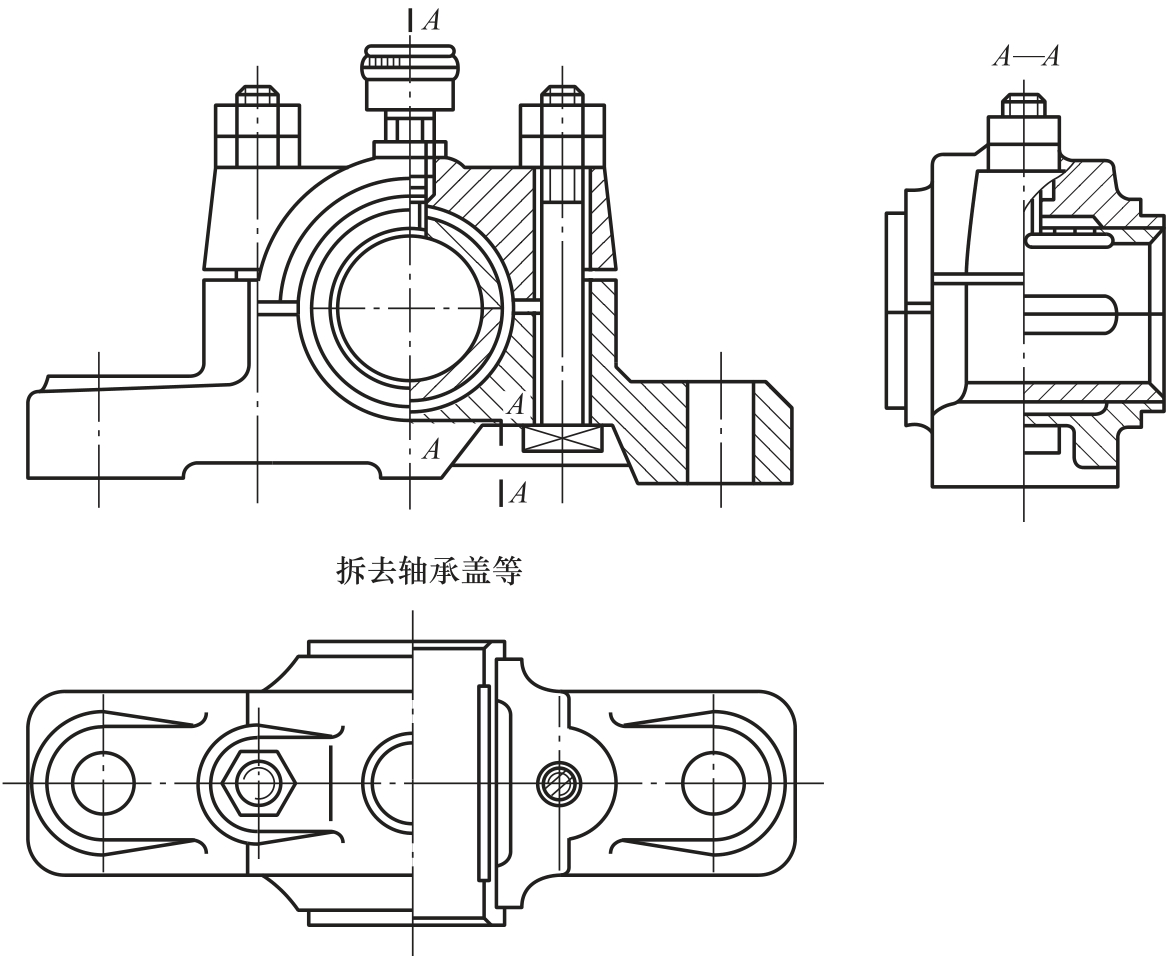

在装配图的某个视图上，为了表示某些零件被遮盖的内部结构或其他零件的形状，可假想拆去一个或几个零件后绘制该视图，为了避免看图时产生误解，常在图上加注“拆去零件××等”，如图8-3所示。

2.假想画法

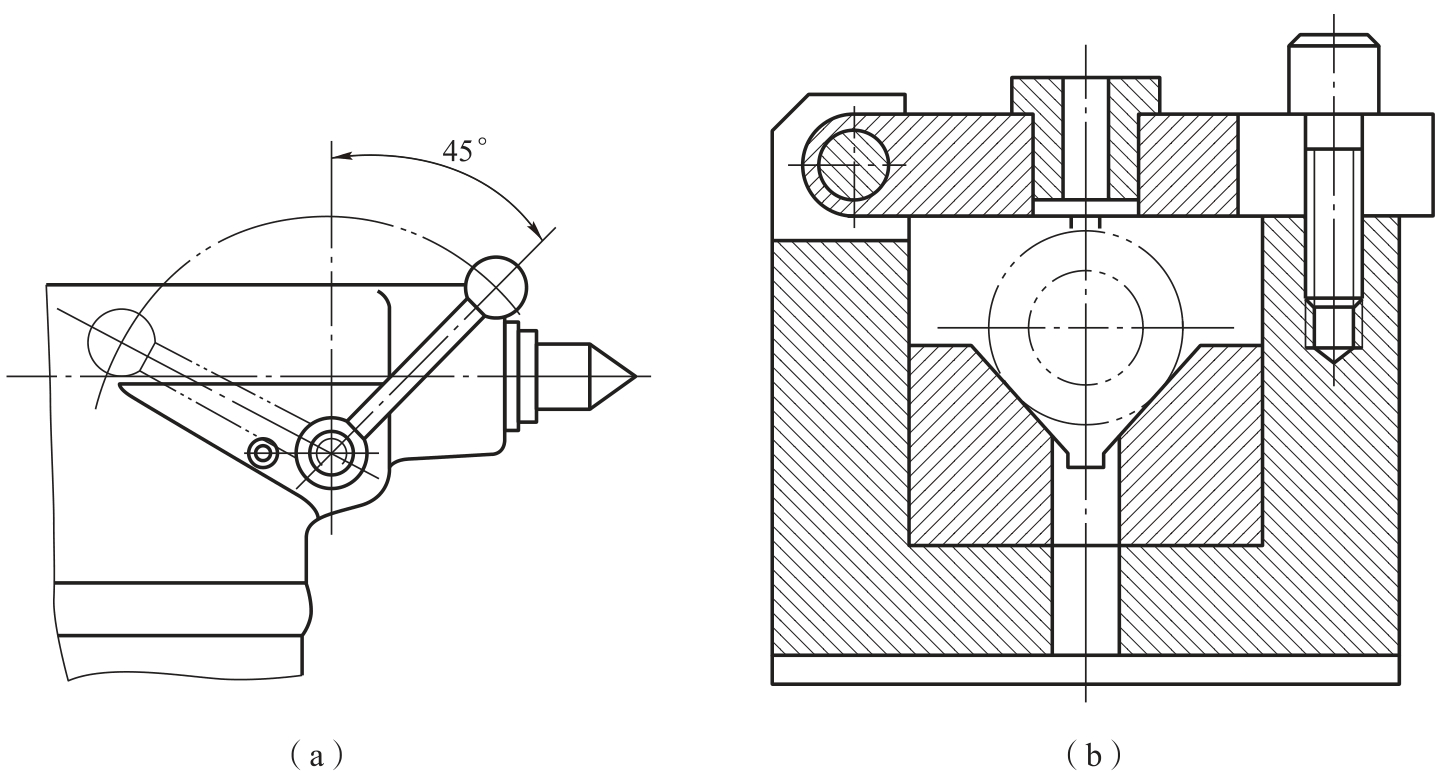

（1）对于机器或部件中可动零件的极限位置，可用细双点画线画出其轮廓线。如图8-4（a）所示，用细双点画线画出了车床尾座上手柄的另一个极限位置。

（2）对于与本部件有关但不属于本部件的相邻辅助零部件，可用细双点画线表示其与本部件的连接关系，如图8-4（b）夹具中的工件。

3.夸大画法

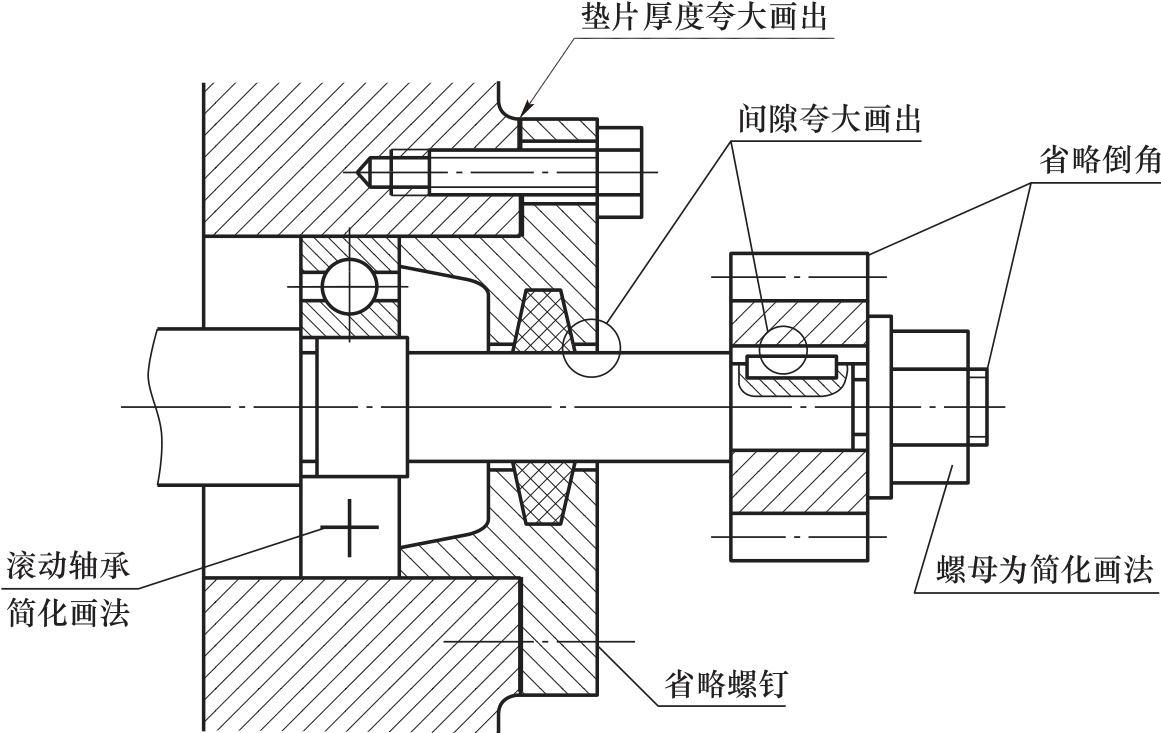

对薄片零件、细丝弹簧和微小间隙等，若按其实际尺寸在装配图上很难画出或难以明确表示时，可采用夸大画法，如图8-5中的垫片，即采用了夸大画法。

4.简化画法

（1）在装配图中，对若干相同的零件组如螺栓、螺钉连接等，可以仅详细地画出一组或几组，其余只需用点画线表示其位置。图8-5中的两组螺钉连接只详细画出了一组。

（2）装配图中的滚动轴承允许采用简化画法，如图8-5所示。

（3）装配图中零件的工艺结构如圆角、倒角、退刀槽等允许不画出，如图8-5所示，图中省略了倒角等。

5.单独表达某零件的画法

在装配图中，当某个零件的形状未表达清楚，或对理解装配关系有影响时，可另外单独画出该零件的某一视图。

6.展开画法

为了表示传动机构的传动路线和零件间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开，使剖切面摊平并与选定的投影面平行，再画出它的剖视图，如图8-6所示。

三、装配图的尺寸标注和技术要求

1.尺寸标注

装配图上不需要注出零件的全部尺寸，仅需标注以下几类与装配图作用相关的尺寸即可。

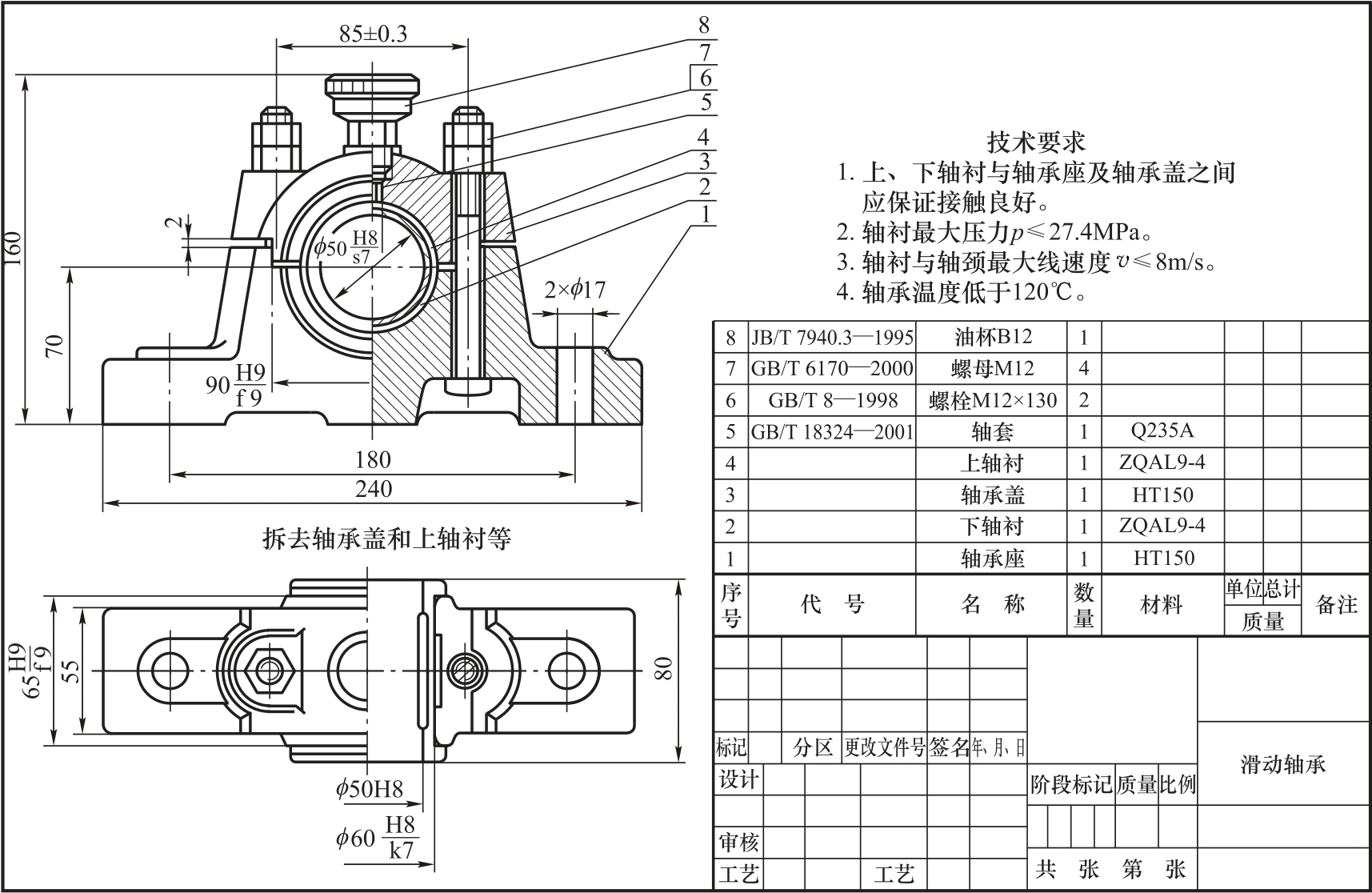

（1）规格（性能）尺寸。表示机器、部件规格或性能的尺寸，是设计和选用部件的主要依据。图8-7所示滑动轴承的孔径ϕ60H8，它反映了该部件所支承的轴的直径大小。

（2）装配尺寸。表示零件间装配关系和工作精度的尺寸，通常有配合尺寸和相对位置尺寸。

①配合尺寸，用来表示两个零件之间配合性质的尺寸，如图8-7主视图中的90H9/f9和ϕ10H8/s7。

②相对位置尺寸，如两齿轮的中心距、主要轴线到基准面的定位尺寸等。

（3）安装尺寸。将装配体安装到地基或其他机器上时所需的尺寸，如图8-7中的安装孔尺寸2×ϕ17和孔的定位尺寸180等。

（4）外形尺寸。表示装配体的总长、总宽、总高尺寸，提供了装配体在包装、运输和安装过程中所占的空间大小。例如图8-7中的240、80、160。

（5）其他重要尺寸。在设计中经过计算或根据某种需要而确定的，但又不属于上述几类尺寸的一些重要尺寸，如图8-7中的85±0.3。

上述五类尺寸之间并不是互相孤立无关的，实际上有的尺寸往往同时具有多种作用。此外，在一张装配图中，并不一定需要全部注出上述五类尺寸，而是要根据具体情况和要求来确定。

2.技术要求的注写

装配不同性能的装配体，其技术要求也各不相同。拟定技术要求一般可从以下几个方面加以考虑。

（1）装配要求：指装配方法和在装配过程中需注意的事项及装配后应达到的要求，如准确度、装配间隙、润滑要求等。

（2）检验、调试要求：对装配体基本性能的检验、试验时的要求。

（3）使用要求：装配体的规格、参数及维护、保养、使用时的注意事项及要求。

装配图上的技术要求应根据装配体的结构特点和使用性能适当填写，技术要求一般注写在标题栏的左侧。

四、装配图零部件序号和明细栏

1.零部件序号

一般规则：装配图中所有的零部件都必须编写序号。规格相同的零件只编一个序号，标准化组件如油杯、滚动轴承、电动机等，都可看作一个整体编一个序号。同时，在明细栏中与图中序号一一对应地列出。

2.序号的编排方法

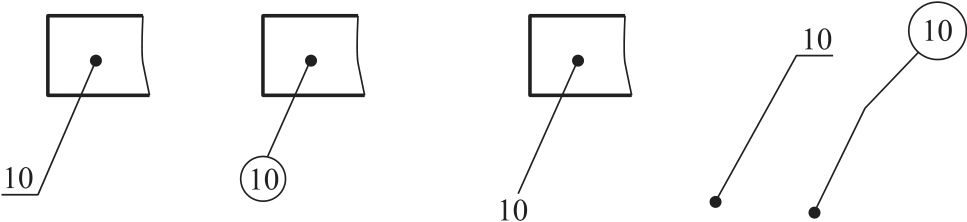

（1）在所指零、部件的可见轮廓内画一圆点，自圆点画指引线（细实线），指引线的另一端画出水平细实线或细实线圆，在水平线上或圆内注写序号，如图8-8所示。

（2）若所指部分是很薄的零件或涂黑的剖面，不便于画圆点，则可用箭头代替圆点并指向该部分的轮廓，如图8-9所示。

注意：同一张装配图中编注序号的形式应一致，序号字号比装配图中所注尺寸数字的字号大一号或两号。

（3）指引线相互不能相交，也不要与剖面线平行。必要时可画成折线，但只允许转折一次，如图8-9所示。

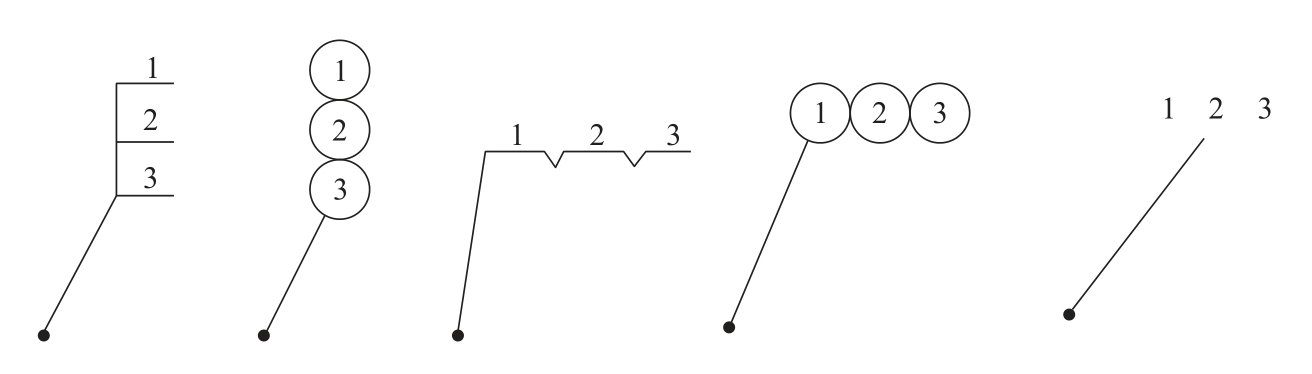

（4）对于一组紧固件及装配关系清楚的零件组，可采用公共指引线，如图8-10所示。

（5）序号应按顺时针或逆时针方向顺次排列整齐。如在整个图上无法连续排列，应尽量在每个水平或垂直方向顺次排列。

3.明细栏

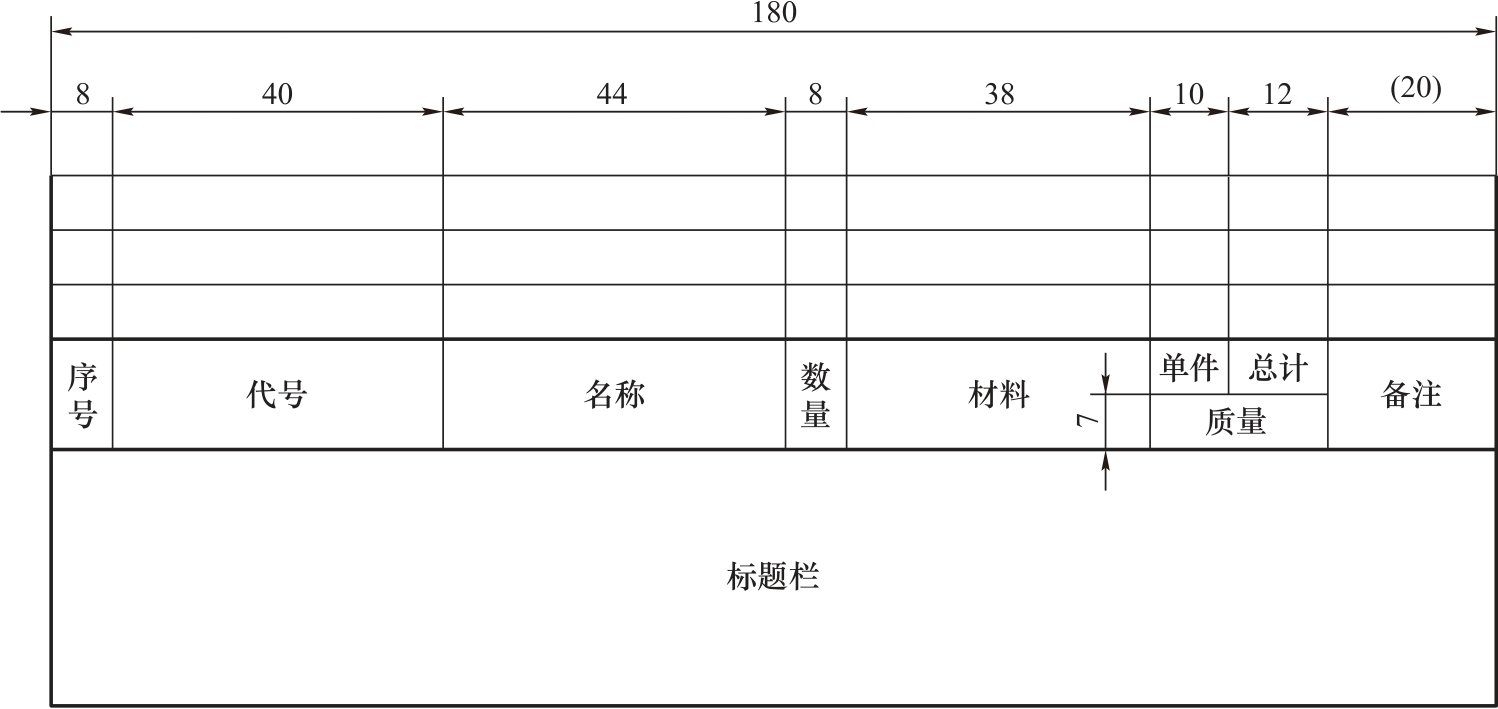

明细栏是全部零部件的详细目录，由序号、代号、名称、数量、材料、备注等组成。标题栏与明细栏如图8-11所示。

明细栏一般配置在装配图标题栏上方，当位置不够时，可在标题栏的左方接着画明细栏。序号应由下向上顺序填写，以便增加零件时方便填写。明细栏外框竖线为粗实线，横线和内格竖线为细实线。

任务实施

读装配图的目的：

了解装配体的工作原理和使用性能，弄清零件间的装配关系、连接方式和各零件的主要结构、作用及拆装顺序等。

下面以活塞连杆组装配图为例，说明识读装配图的方法和步骤。

一、概括了解

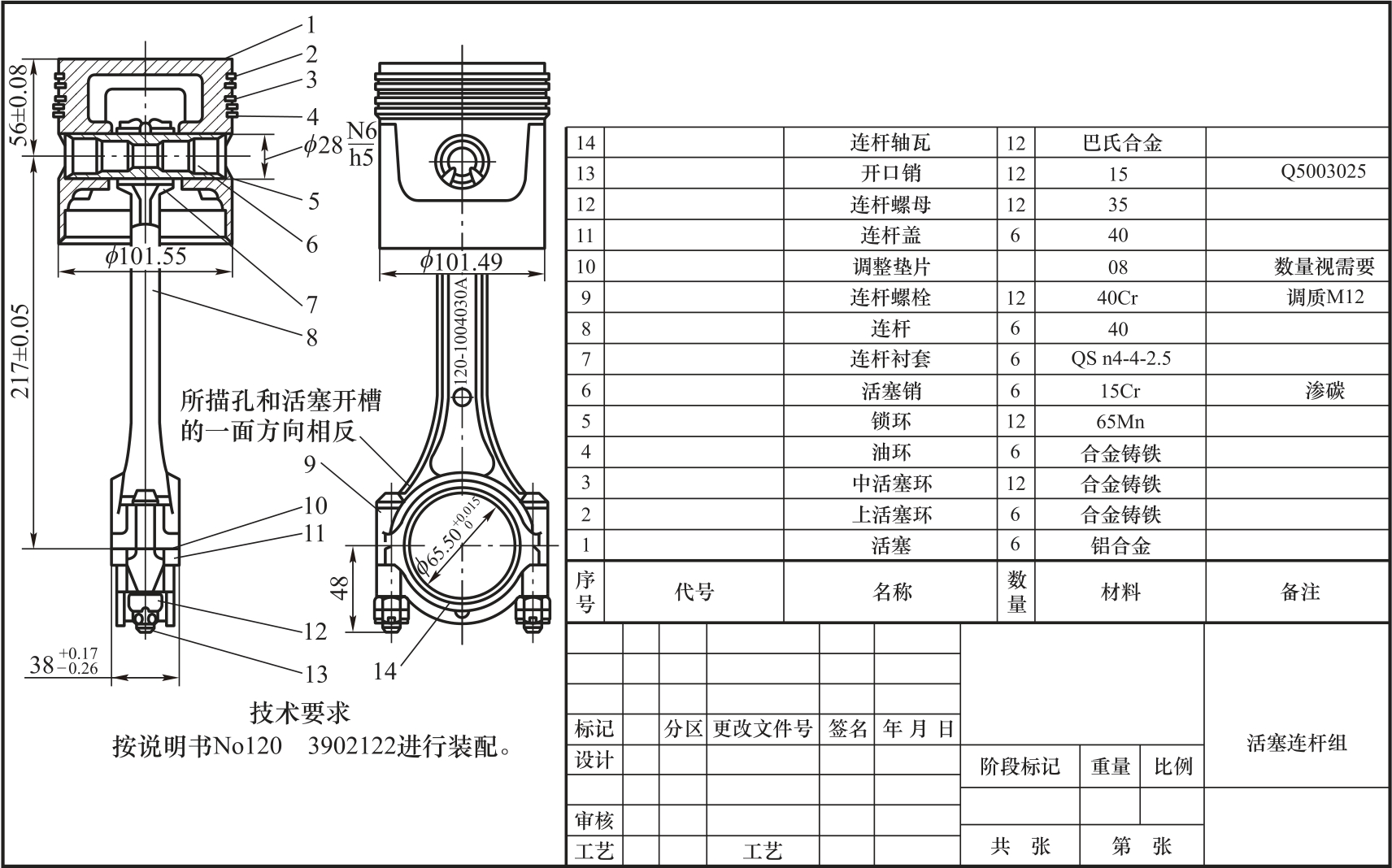

由图8-1标题栏可知该装配体的名称是活塞连杆组。

由明细栏了解到组成该部件的零件有14种，在明细栏中还可了解到每种零件的名称、数量和材料，标准件的规格等，并大致了解装配体的复杂程度。

由总体尺寸了解装配体的大小和所占空间。

二、分析视图

（1）对装配图的表达方案进行分析，弄清各视图、剖视图、断面图的数量，各自的表达意图和各图间相互关系，找出视图名称、剖切位置、投射方向，为下一步深入读图做准备。

（2）该装配图采用了两个基本视图。主视图采用局部剖视图，表达了连杆、连杆衬套与活塞销、活塞之间的装配关系。左视图是整个总成的外形图，它突出了连杆的形状，并表达出连杆大端的连接情况。

三、分析零件结构及形状

从视图中分离出每个零件的范围和对应关系，利用剖面线的倾斜方向和间距、零件的编号、装配图的规定画法和特殊表达方法（如实心轴不剖的规定等），以及借助三角板和分规等查找其投影关系。

以主视图为中心，按照先易后难，先看懂连接件、通用件，再读一般零件。

四、分析装配体的工作原理和装配关系

该装配体上端活塞装入发动机气缸中，做往复直线运动。连杆上端小头通过活塞销与活塞相连，下端大头通过连杆轴承与曲轴相配合，做旋转运动。由此实现发动机在工作中力的传递与运动方式的转换，如图8-12所示。

由图8-1所示“活塞连杆组”装配图可以看出：活塞环装在活塞的凹槽内；活塞通过活塞销和连杆小头相连；活塞销端面以锁环定位，以防止活塞销轴向窜动；轴瓦装在连杆大头内；连杆盖与连杆大端用连杆螺栓连接。

五、分析尺寸

分析装配图每一个尺寸的作用（即五类尺寸），搞清部件的尺寸规格、零件间的配合性质和外形大小等。

（1）由图8-1可知，活塞下部呈椭圆状，其长轴直径为101.55 mm、短轴直径为101.49 mm，连杆大头轴瓦的内径为，是活塞的主要规格尺寸。

（2）ϕ28N6/h5是活塞销与活塞的配合尺寸。其基本尺寸为28 mm，轴的基本偏差代号是h，公差等级为5级；孔的基本偏差代号为N，公差等级是6级，为基轴制的过盈配合。

（3）连杆大小端两孔的中心距为（217±0.05）mm，是保证连杆准确地安装在活塞和曲轴之间的主要尺寸。（56±0.08）mm是活塞顶部平面至销孔中心的距离，是保证气缸压缩比的关键尺寸。另外如等也是不可缺少的重要尺寸。

（4）总体尺寸：装配体总长为101.55 mm、总宽为101.49 mm、总高为56+217+48=321（mm）。

六、分析装配体的技术要求

本“活塞连杆组”的装配技术要求按NO120—3902122进行，其主要内容见说明书。

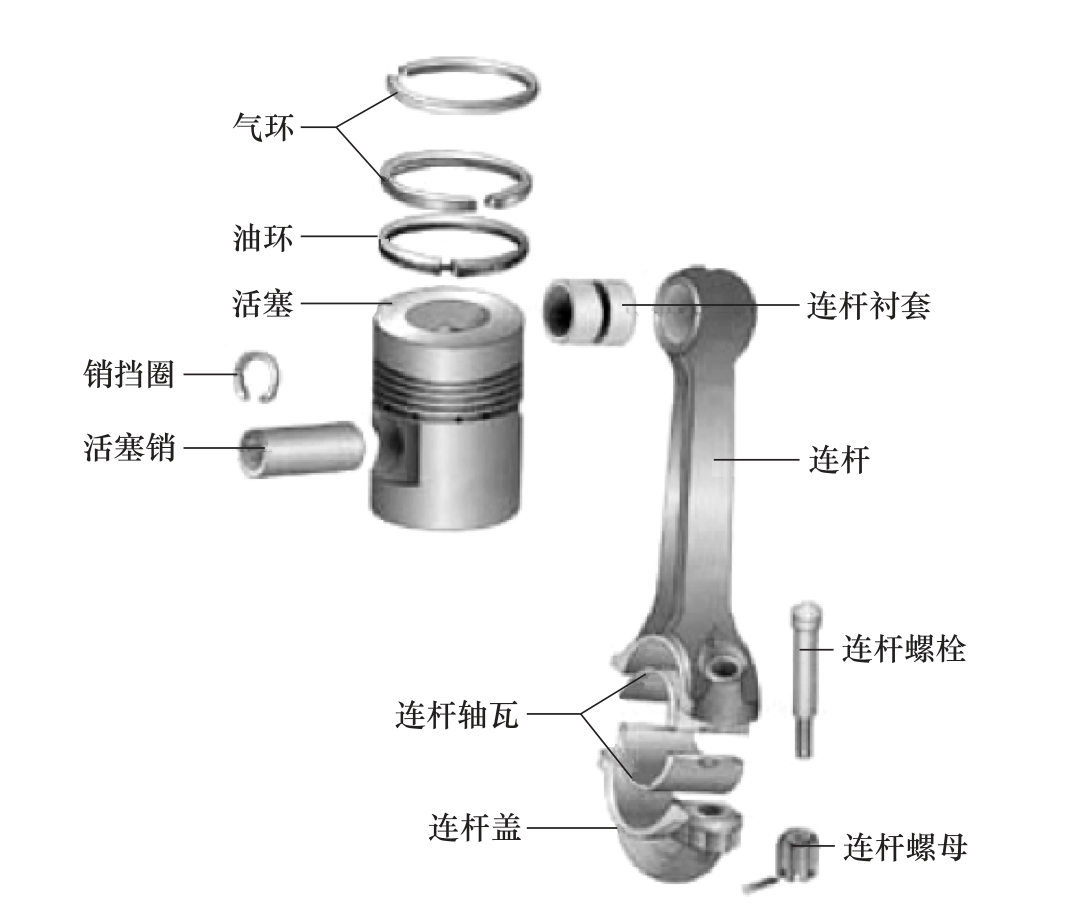

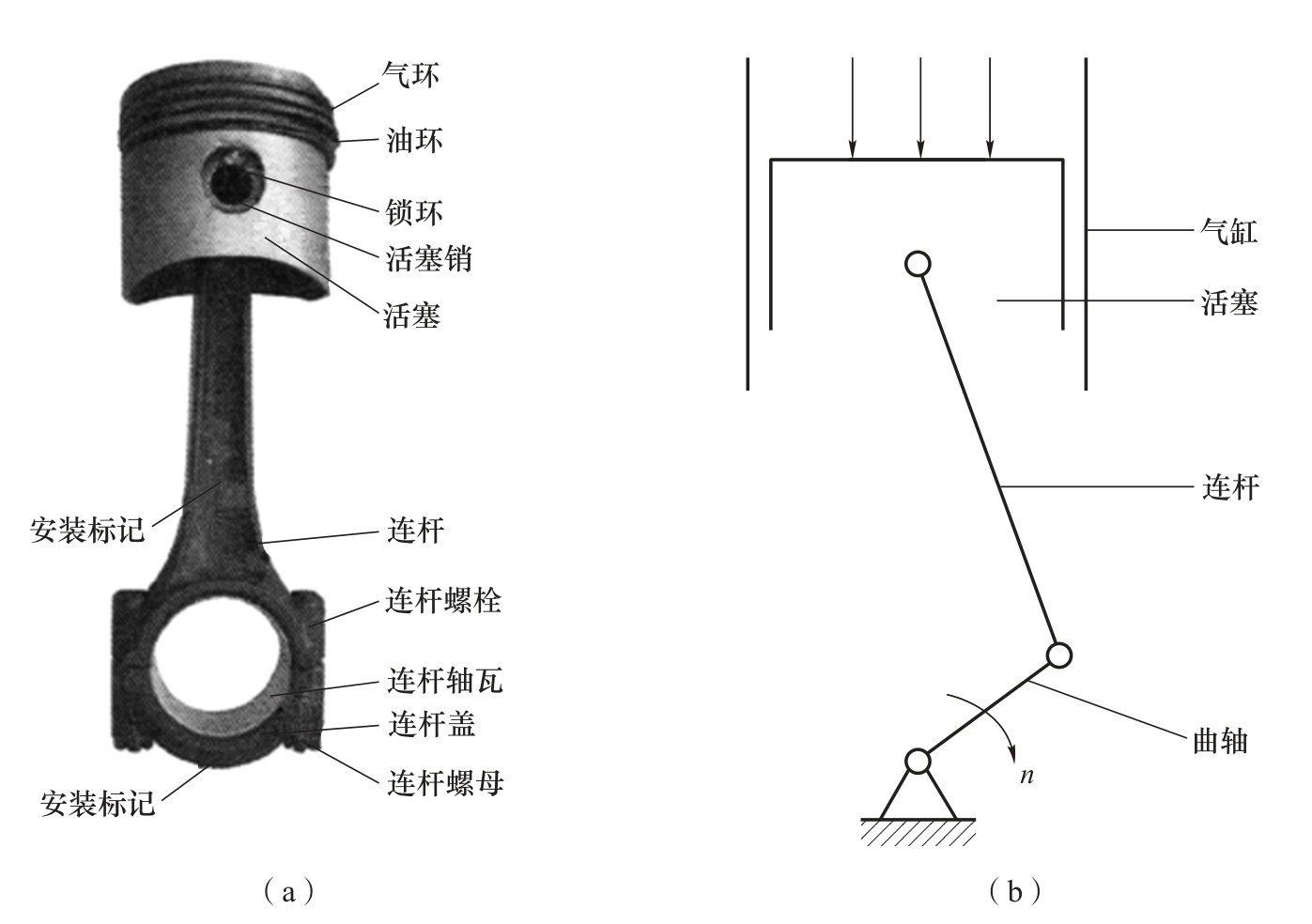

活塞连杆组的实物分解图如图8-13所示。

总之，在识读装配图时，应先全面分析、综合归纳、获得完整概念，得到对装配体的总体认识，然后根据装配图，分析其传动路线、工作原理与拆装顺序、装配与使用特点，以及安装使用中应注意的问题等。
