9.3.3 测控一体化设备集成
(1)10m3/s以上渠道一体化测控系统。以二农场渠进口闸为例进行典型设计,见图9.22。

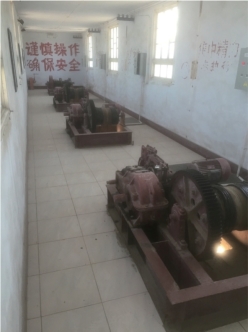

图9.22 二农场渠进口闸
现状：二农场渠进口闸为4孔电动卷扬机闸,采用按钮提升、降落启闭机。
项目建设内容：在二农场水管所闸门启闭机室设置闸门监控箱,对4台卷扬启闭机进行改造,增设闸位传感器,在保留本地按钮控制的前提下增加远程控制；下游根据流量计比测结果选择明渠电磁流量计。
实现目标：本地手动、本地自动、远程控制方式切换；机械限位保护；远程闸位控制和恒流量控制。
控制闸位按以下操作规程：
1)开闸：先中间后两边的原则。先同时开启中间的2号和3号闸门,停止后延时1min,然后同时开启两边的1号和4号闸门；
2)关闸：先两边后中间的原则。先同时关闭两边的1号和4号闸门,停止后延时1min,然后再关闭中间的2号和3号闸门。
(2)3～10m3/s渠道一体化测控系统。以暖泉渠进口闸为例进行典型设计,见图9.23。

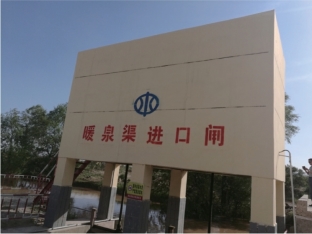

图9.23 暖泉渠进口闸

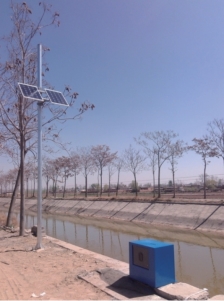

图9.24 南渠太阳能供电系统
现状：暖泉渠进口闸为2孔电动螺杆闸门,采用按钮提升、降落启闭机。
项目建设内容：在暖泉渠进口闸门启闭机室设置闸门监控箱,对2孔电动螺杆闸门启闭机进行改造,增设闸位传感器,在保留本地按钮控制的前提下增加远程控制；下游根据流量计比测结果选择雷达流量计。
实现目标：本地手动、本地自动、远程控制方式切换；机械限位保护；远程闸位控制和恒流量控制；2孔闸门同时动作。
(3)1～3m3/s渠道一体化测控系统。以南渠、团结斗为例进行典型设计,见图9.24和图9.25。

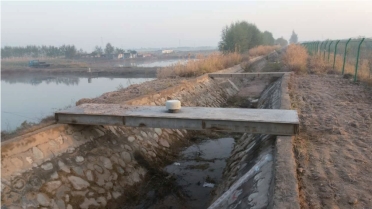

图9.25 团结斗下游
1)南渠一体化测控系统。现状：南渠进口闸为单孔手摇启闭机。
项目建设内容：增加手电一体测控闸门,下游根据比测结果选择明渠电磁流量计。
图9.26 李家小口一体化测控闸门
实现目标：手摇和远程电控切换,机械限位保护,太阳能系统供电,远程闸位控制和恒流量控制。
2)团结斗一体化测控系统。
现状：团结斗为2孔手摇启闭机,下游有标准量水断面。
项目建设内容：增加手电一体测控闸门,下游安装物联水位计。
实现目标：手摇和远程电控切换；机械限位保护；太阳能系统供电；远程闸位控制,恒流量及恒水位控制；远程控制2孔闸门同步动作。
(4)1m3/s以下渠道一体化测控系统以李家小口为例进行典型设计,见图9.26。
现状：李家小口进口闸为单孔手摇启闭机。
项目建设内容：增加手电一体测控闸门,下游根据比测结果选择明渠电磁流量计。
实现目标：手摇和远程电控切换,机械限位保护,太阳能系统供电,远程闸位控制和恒流量控制。
